家庭电路组成

姚远香 发表于 2019-03-05 16:21:17
+关注

  1、进户线

  进户线分为端线(三相四线电路中的某一根相线一般为红色,俗称火线)和零线(零线是变压器中性点引出的线路,与相线构成回路对用电设备进行供电),火线和零线之间有220V电压,它们构成家庭电路的电源,它们用试电笔来判别,能使试电笔的氖管发光的是火线,不能使氖管发光的是零线。(试电笔金属螺帽应与手接触。)(左零右火)。

  2、电能表

  电能表其作用是测量用户在一定时间内消耗的电能,装在供电线路在接其它元件之前,首先接电能表;也可以说电能表要接在干路上。电能表的铭牌标有额定电压U和正常工作电流I,家庭电路中正常工作时用电器最大总功率P=UI,中国家庭电路电压为220V。

  3、总开关

  在电能表后,保险丝之前;有时用双刀开关同时控制火线和零线,有时用单刀开关只控制火线。

家庭电路组成

  4、保险设备

  闸刀开关与空气开关:其作用是控制整个家庭电路的通断,装在干路上,安装闸刀开关时,上端为静触头接输入导线,切不可倒装.保险丝:①是由电阻率大、熔点低的铅锑合金制成的;②由于电流的热效应,当电路中的电流过大时能自动熔断而切断电路,起到保护作用;③保险丝应串联在电路中,熔断电流稍大于家庭电路允许通过的最大电流,绝对不允许使用铁丝、铜丝代替保险丝;④保险丝的选择原则是保险丝的额定电流等于或稍大于电路中最大正常工作电流。

  5、插座

  在家庭电路中插座是为了给可移动电器供电,插座应并联在电路中,分为固定插座和可移动插座,其又分为两孔插座和三孔插座。三孔插座的两个孔分别接火线和零线,另一孔是接地的,这样在把三脚插头插入时,把用电器的金属外壳和大地连接起来。

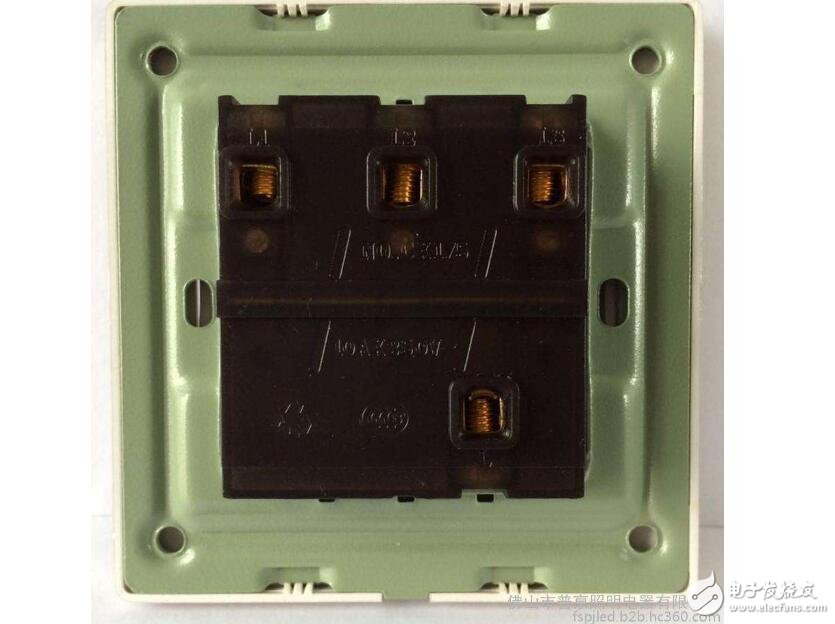

  6、开关

  可以控制所在支路的通断,开关应和被控制的用电器串联,接在火线上。

  7、用电器

  直接使用电能工作的器件,各个用电器应并联接入电路,既保证了用电器之间互不影响,又使用电器两端的电压均为220V,在保险丝后。电灯接入电路时灯座两个接线柱一个接零线、一个接火线,控制电灯的开关一定要安装在灯座与火线的连线上,不允许放在用电器和零线之间,这也是为了安全。螺旋套应该与零线连接。
