我们将VL53L0X激光飞行时间(TOF)传感器连接到Arduino上,用TOF测距仪测量罐内的液位。

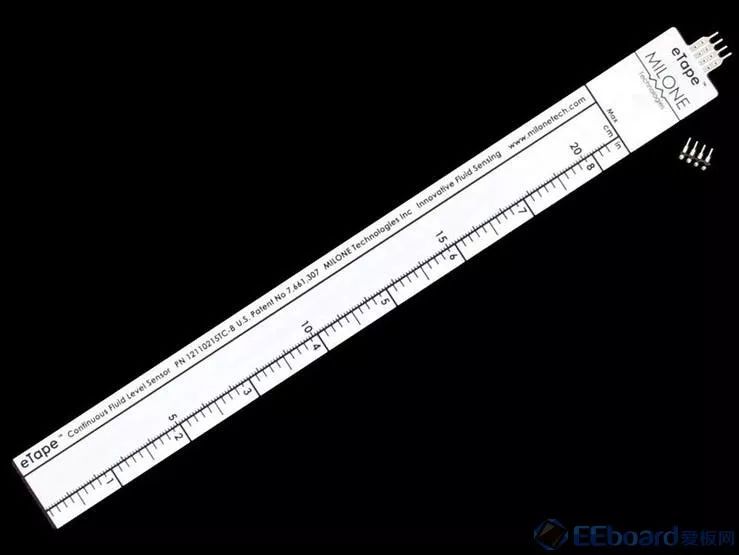

这个项目会用到的东西硬件Arduino UNO & Genuino UNO    x1ProtoCentral VL53L0X Laser ToF Sensor breakout    x1软件应用和在线服务Arduino IDEProcessing项目介绍液位测量是工业和家庭应用中常用的一种技术(测量水箱中的水位)。通常是用探针插入液体测量两者之间的导电性,由于水位的变化,电阻随之变化而来。这种类型的传感器如下图所示:

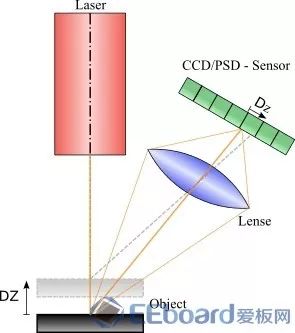

还有一种监测液位(通常是满液位的状态)的方式,用一个浮动式传感器,这种传感器可以在水箱注满水的时候切断电机。这些通常是比较笨重的机械装置,检测油箱是否加满时会用到。为什么我们不用这两种方式?有些特殊的时候,由于液体的性质,我们不会将任何东西放到容器里,比如说测量食物,食品级传感器和保证食品安全标准可能是一个挑战。我们寻求一种无创且不接触的方式来检测容器内的液面,在这种情况下,也不会出现污染问题。我们怎么做到呢?ProtoCentral的激光传感器扩展板包含了ST的VL53L0X传感器,这是一个基于激光飞行时间测距传感器。这东西的好处在于他可以将任务表面上看不见的红外激光反射回来,测量光线到达探测器的时间得出距离。探测器也包含在里面。

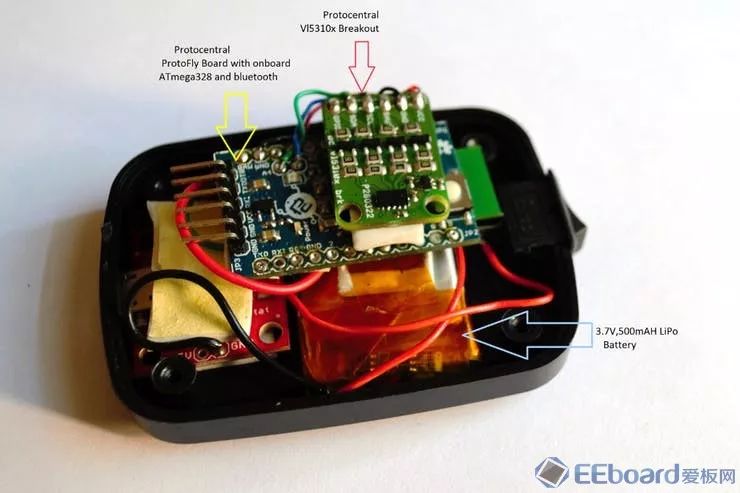

传感器的最大测距范围是2米,不过我们能实现2毫米的精准度。TOF扩展板和Arduino兼容板相连,这板子内置蓝牙模块。再加上锂电池组,这样所有东西都是无线的了。

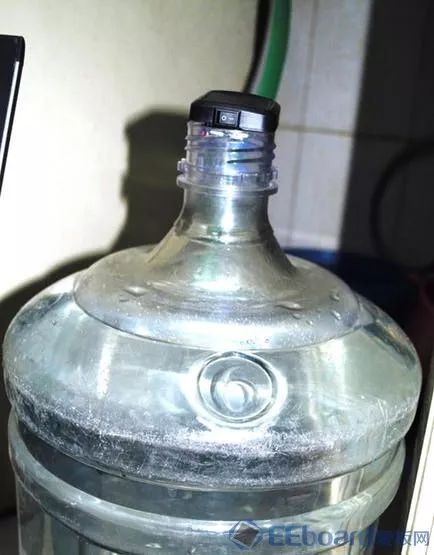

该装置安装在容器顶部,用小水泵将水注入水箱。

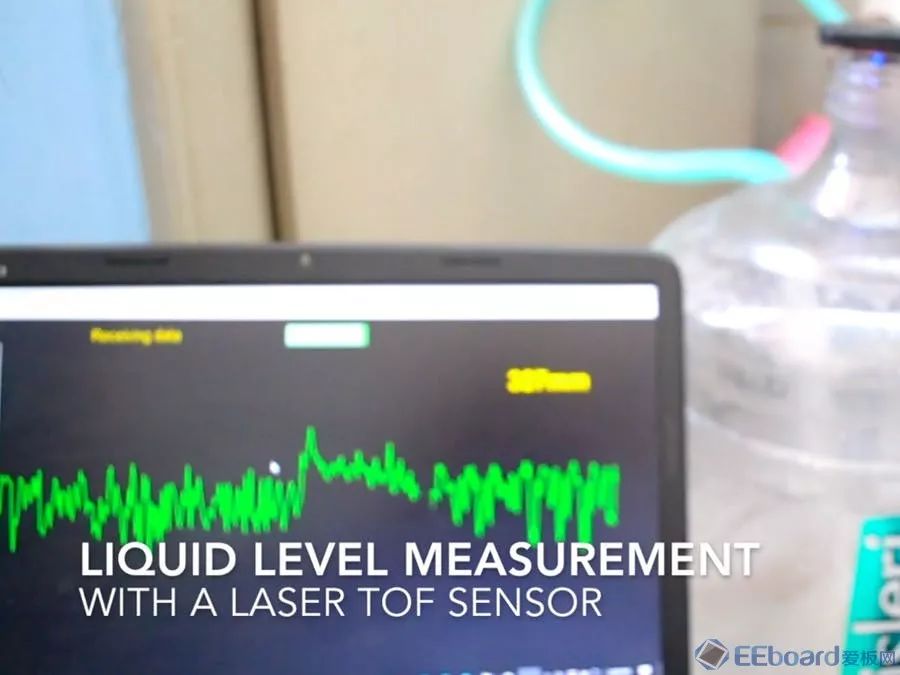

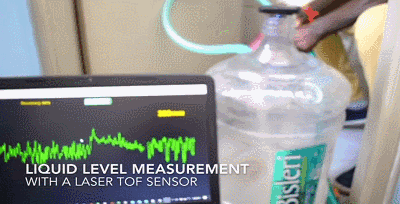

然后通过无线的方式传回计算机,可以实时测量和记录水位数据。下图是动态演示

总结总的来说这个是非常好的经验,我们用了非常规手段测量了水位。该传感器提供了非接触式的测量方式,也很可靠,而且只需要很少的接口工作。我们还会做一个指南,不过将这个板连接到Arduino也是非常简单的。最后,提供所有的代码和资料。
