电路板接线端子的特点及识别方法

发表于 2019-05-16 14:12:47
+关注

接线端子是为了方便导线的连接而应用的,它其实就是一段封在绝缘塑料里面的金属片,两端都有孔可以插入导线,有螺丝用于紧固或者松开,比如两根导线,有时需要连接,有时又需要断开,这时就可以用端子把它们连接起来,并且可以随时断开,而不必把它们焊接起来或者缠绕在一起,很方便快捷。而且适合大量的导线互联,在电力行业就有专门的端子排,端子箱,上面全是接线端子,单层的、双层的,电流的,电压的,普通的,可断的等等。一定的压接面积是为了保证可靠接触,以及保证能通过足够的电流。

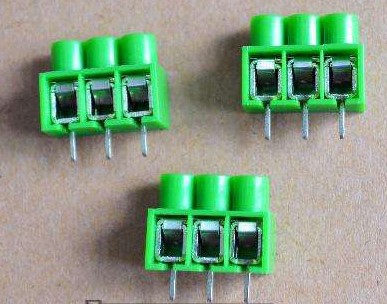

电路板接线端子的特点及识别方法

特点:

1、利用现有轨道式接线端子框式螺钉 连接技术,并加装了电子元器件组成的电路,实现了光电过程的传输耦合。

2、自动控制的核心是控制单元必须与各传感器和执行器可靠地隔离开,以免干扰,三门湾WUKG2光隔端子能够很好地完成这一功能,并保证现场信号与电子控制装置所要求的低电压相匹配,还可以作过程控制的外围设备与控制,信号和调节器装置之间的接口元件,且适用于不同的电压和功率范围。

3、光隔端子具有控制端信号损耗下、切换频率高、无机械触点抖动、无磨损切换、绝缘电压高、不怕振动、不受位置影响且寿命长等优点,因此在自动控制领域得到广泛应用。

设备接线端子和特定导线线端的识别方法:

1、采用相关产品的标记系统来确定和识别设备接线端子或特定导线线端的实际或相对位置。

2、采用相关产品的标记系统来确定和识别设备接线端子和特定导线线端的颜色标记。

3、 采用GB5465中规定的图形符号。若需采用辅助符号,应与GB4728中的图形一致。

4、采用本标准第5章中规定的字母数字符号。
