现在很多互联网+硬件的产品,都喜欢在官网放上产品的3D爆炸图,以展示自己产品的组成结构,并标注自己产品哪些哪些地方用了多么牛X的技术或者元件,以凸显产品的逼格。其中便少不了电路板。

下面和大家讲解用Allegro(16.6以上)制作高逼格的3D电路板效果图(首先你得有已经完成的PCB文件)。

步骤

STEP 1:寻找/制作相关元件的STEP模型

在网上寻找现成的3D模型是最快的方法。如果你用到了很特殊的元件,实在找不到,也可以自己来制作3D模型(如果你有结构设计基础的话),或者找结构工程师帮忙制作。

STEP 2:设置Allegro的STEP模型路径

这个就跟设置PCB封装路径一样,你需要创建一个路径,专门用来放STEP模型,这个路径下的STEP文件到时会出现在后面用到的地方。

找到菜单Setup-->User Preference。

教你用Allegro制作3D电路板效果图

打开后点开到如下的页面,点右侧steppath旁边的省略号设置STEP文件的路径。

教你用Allegro制作3D电路板效果图

STEP 3:关联元件的PCB封装与STEP模型

STEP准备好放入相应路径后,就要把它们跟你PCB文件中的各种元件封装相关联起来。这样到时PCB封装所在的位置就会放上对应的元件3D模型。

在打开的PCB文件中,找到菜单Setup-->Step Package Mapping

教你用Allegro制作3D电路板效果图

打开后出现下面的窗口。这里出现PCB文件中所用到各个封装,以及你的STEP路径中包含的文件。你要做的就是把它们一一对应起来,并且调整位置把它们完美的叠在一起。你可能需要用到上下左右平移,翻转,角度旋转等等操作。

教你用Allegro制作3D电路板效果图

STEP 4:预览效果

所有的PCB封装和STEP文件对应好后,可以预览下效果。找到菜单View-->3D Viewer或者点工具栏上对应的图标。

教你用Allegro制作3D电路板效果图

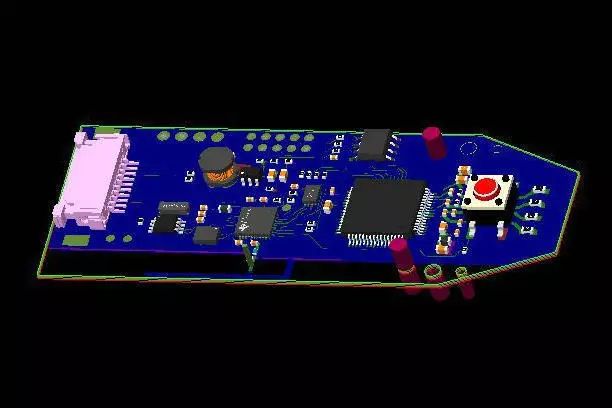

打开后出现预览页面,需要注意的是,默认上面是没有元件模型的,需要在菜单中找到View-->Dynamic Layer visibility前面的勾点掉,就会出现放好的元件模型了,如下图。

教你用Allegro制作3D电路板效果图

是不是已经小有成就感了??哈哈,但是这时候离最终的效果还差得远呢。这会你要检查下有没有什么地方元件没有放好的,如果全部OK了,咱们再进入下一步。

STEP 5:导出STEP文件

刚才我们只是看到了3D的大概效果,但是还没有拿到3D文件。这一步就是要导出可以编辑的3D STEP文件。再一次提醒下,你的Allegro必须是16.6以上的才可以。

找到菜单File-->Export-->Step,打开。

教你用Allegro制作3D电路板效果图

出现下面的窗口,导出选项中你可以选择哪些要导出,哪些不要导出,都简单的,自己看下就好了。

教你用Allegro制作3D电路板效果图

然后你去PCB文件所在的文件夹找,会看到新生成了一个.stp后缀的文件,对了,就是它了!

温馨Tips 1:

有些同学可能会发现提示导出成功,但就是找不到.stp后缀的文件,那么,看看你这个文件夹路径是否包含中文,如果包含中文会出现没有.stp后缀的文件,改下路径吧。

温馨Tips 2:

有的同学用3D软件打开这个.stp文件会发现,所有的元件模型都叠在一起,比如你用的是PRO-E打开,那么恭喜你,中奖了,换一个3D软件吧。犀牛实测没问题,Solidworks好像也没问题。

STEP 6:渲染

使用渲染软件,如KeyShot进行渲染。具体渲染过程比较简单,不细讲了,无非就是选颜色选材质,让各部分更加接近真实的效果,相信你一定可以的。

教你用Allegro制作3D电路板效果图

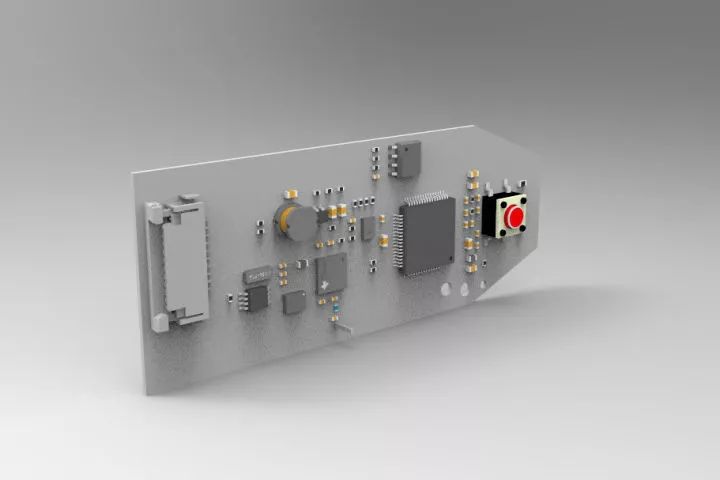

渲染之前的效果

教你用Allegro制作3D电路板效果图

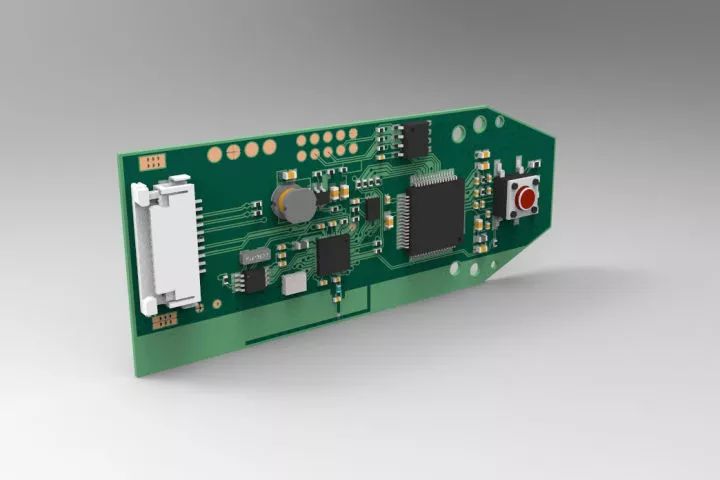

渲染之后的效果
