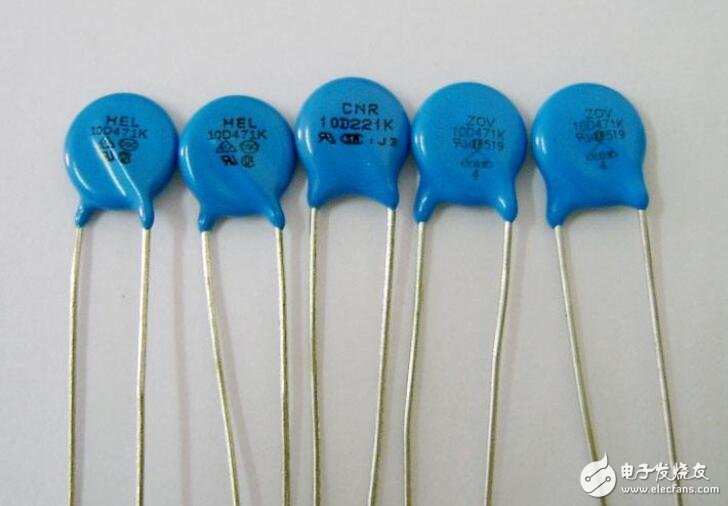

压敏电阻型号的含义

发表于 2019-06-12 16:24:44
+关注

  压敏电阻型号含义

  SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分。

  第一部分用字母 “M” 表示主称为敏感电阻器。

  第二部分用字母 “Y” 表示敏感电阻器为压敏电阻器。

  第三部分用字母表示压敏电阻器的用途的特征。

  第四部分用数字表示序号,有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。

  例如:

  MYL1-1(防雷用压敏电阻器)

  MY31-270/3(270V/3kA普通压敏电阻器)

  M——敏感电阻器

  M——敏感电阻器

  Y——压敏电阻器

  Y——压敏电阻器

  L——防雷用

  31——序号

  1-1——序号

  270——标称电压为270V

  3——通流容量为3kA

  压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件;电阻对电压较敏感,当电压达到一定数值时,电阻迅速导通。由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。被广泛应用于电子设备防雷。

  主要参数:

  1、残压:压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。

  2、通流容量:按规定时间间隔与次数在压敏电阻上施加规定波形电流后,压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。

  3、泄漏电流:在参考电压的作用下,压敏电阻中流过的电流。

  4、额定工作电压:允许长期连续施加在压敏电阻两端的工频电压的有效值。而压敏电阻在吸收暂态过电压能量后自身温度升高,在此电压下能正常冷却,不会发热损坏。

  压敏电阻的不足:(1)寄生电容大 压敏电阻具有较大的寄生电容,一般在几百至几千微微法的范围。在高频信号系统中会引起高频信号传输畸变,从而引起系统正常运行。

  (2)泄漏电流的存在 压敏电阻的泄漏电流指标既关系到被保护电子系统的正常运行,又关系到压敏电阻自身的老化和使用寿命。

  压敏电阻的损坏形式:当压敏电阻在抑制暂态过电压时能量超过其额定容量时,压敏电阻会因过热而损坏,主要表现为短路、开路。

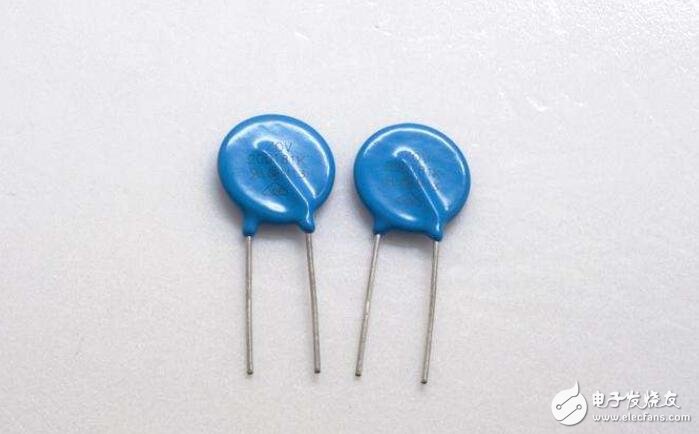

压敏电阻型号的含义

  MYL表示防雷型压敏电阻

  MYE表示高负荷型压敏电阻,也有厂家用MYT表示通用型,MYL表示防雷型。

  选用方法(一般情况):

  1、压敏电压值应大于实际电路的电压峰值,一般为:

  U1mA =K1×/K2×K3× UC

  U1mA ---- 压敏电压

  UC ---- 电路直流工作电压(交流时为有效值)

  K1 ---- 电源电压波动系数,一般取1.2

  K2 ---- 压敏电压误差,一般取0.85

  K3 ---- 老化系数,一般取0.9

  交流状态下,应将有效值变为峰值,即扩大√2倍,实际应用中可参考此公式通过实验来确定压敏电压值。

  2、通流量

  实际应用中,压敏电阻器所吸收的浪涌电流应小于压敏电阻的最大峰值电流,以延长产品的使用寿命。

  压敏电阻的检测。用指针式万用表的R×1k挡测量压敏电阻两引脚之间的正、反向绝缘电阻,均为无穷大,否则,说明漏电流大。若所测电阻很小,说明压敏电阻已损坏,不能使用。

压敏电阻型号的含义

  压敏电阻标称参数

  压敏电阻用字母“MY”表示,如加J为家用,后面的字母W、G、P、L、H、Z、B、C、N、K分别用于稳压、过压保护、高频电路、防雷、灭弧、消噪、补偿、消磁、高能或高可靠等方面。压敏电阻虽然能吸收很大的浪涌电能量,但不能承受毫安级以上的持续电流,在用作过压保护时必须考虑到这一点。压敏电阻的选用,一般选择标称压敏电压V1mA和通流容量两个参数。

  1、所谓压敏电压,即击穿电压或阈值电压。指在规定电流下的电压值,大多数情况下用1mA直流电流通入压敏电阻器时测得的电压值,其产品的压敏电压范围可以从10-9000V不等。可根据具体需要正确选用。一般V1mA=1.5Vp=2.2VAC,式中,Vp为电路额定电压的峰值。VAC为额定交流电压的有效值。ZnO压敏电阻的电压值选择是至关重要的,它关系到保护效果与使用寿命。如一台用电器的额定电源电压为220V,则压敏电阻电压值V1mA=1.5Vp=1.5××220V=476V,V1mA=2.2VAC=2.2×220V=484V,因此压敏电阻的击穿电压可选在470-480V之间。

  2、所谓通流容量,即最大脉冲电流的峰值是环境温度为25℃情况下,对于规定的冲击电流波形和规定的冲击电流次数而言,压敏电压的变化不超过± 10%时的最大脉冲电流值。为了延长器件的使用寿命,ZnO压敏电阻所吸收的浪涌电流幅值应小于手册中给出的产品最大通流量。然而从保护效果出发,要求所选用的通流量大一些好。在许多情况下,实际发生的通流量是很难精确计算的,则选用2-20KA的产品。如手头产品的通流量不能满足使用要求时,可将几只单个的压敏电阻并联使用,并联后的压敏电不变,其通流量为各单只压敏电阻数值之和。要求并联的压敏电阻伏安特性尽量相同,否则易引起分流不均匀而损坏压敏电阻。

  压敏电阻器的应用原理

  压敏电阻器是一种具有瞬态电压抑制功能的元件,可以用来代替瞬态抑制二极管、齐纳二极管和电容器的组合。压敏电阻器可以对IC及其它设备的电路进行保护,防止因静电放电、浪涌及其它瞬态电流(如雷击等)而造成对它们的损坏。使用时只需将压敏电阻器并接于被保护的IC或设备电路上,当电压瞬间高于某一数值时,压敏电阻器阻值迅速下降,导通大电流,从而保护IC或电器设备;当电压低于压敏电阻器工作电压值时,压敏电阻器阻值极高,近乎开路,因而不会影响器件或电器设备的正常工作。
