MOS管简介

MOS管,即在集成电路中绝缘性场效应管。MOS英文全称为Metal-Oxide-Semiconductor即金属-氧化物-半导体,确切的说,这个名字描述了集成电路中MOS管的结构,即:在一定结构的半导体器件上,加上二氧化硅和金属,形成栅极。MOS管的source和drain是可以对调的,都是在P型backgate中形成的N型区。在多数情况下,两个区是一样的,即使两端对调也不会影响器件的性能,这样的器件被认为是对称的。

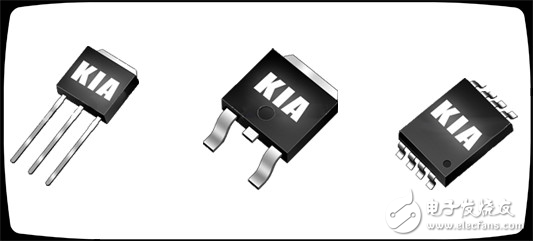

MOS管电路工作原理与应用

MOS管种类和结构

MOSFET管是FET的一种(另一种是JFET),可以被制造成增强型或耗尽型,P沟道或N沟道共4种类型,但实际应用的只有增强型的N沟道MOS管型号和增强型的P沟道MOS管型号,所以通常提到NMOS,或者PMOS指的就是这两种。至于为什么不使用耗尽型的MOS管,不建议刨根问底。对于这两种增强型MOS管,比较常用的是NMOS。原因是导通电阻小,且容易制造。所以开关电源和马达驱动的应用中,一般都用NMOS。下面的介绍中,也多以NMOS为主。 MOS管的三个管脚之间有寄生电容存在,这不是我们需要的,而是由于制造工艺限制产生的。寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些,但没有办法避免,后边再详细介绍。在MOS管原理图上可以看到,漏极和源极之间有一个寄生二极管。这个叫体二极管,在驱动感性负载,这个二极管很重要。顺便说一句,体二极管只在单个的MOS管中存在,在集成电路芯片内部通常是没有的。

MOS管工作原理

MOS管的工作原理(以N沟道增强型MOS场效应管)它是利用VGS来控制“感应电荷”的多少,以改变由这些“感应电荷”形成的导电沟道的状况,然后达到控制漏极电流的目的。在制造管子时,通过工艺使绝缘层中出现大量正离子,故在交界面的另一侧能感应出较多的负电荷,这些负电荷把高渗杂质的N区接通,形成了导电沟道,即使在VGS=0时也有较大的漏极电流ID。当栅极电压改变时,沟道内被感应的电荷量也改变,导电沟道的宽窄也随之而变,因而漏极电流ID随着栅极电压的变化而变化。

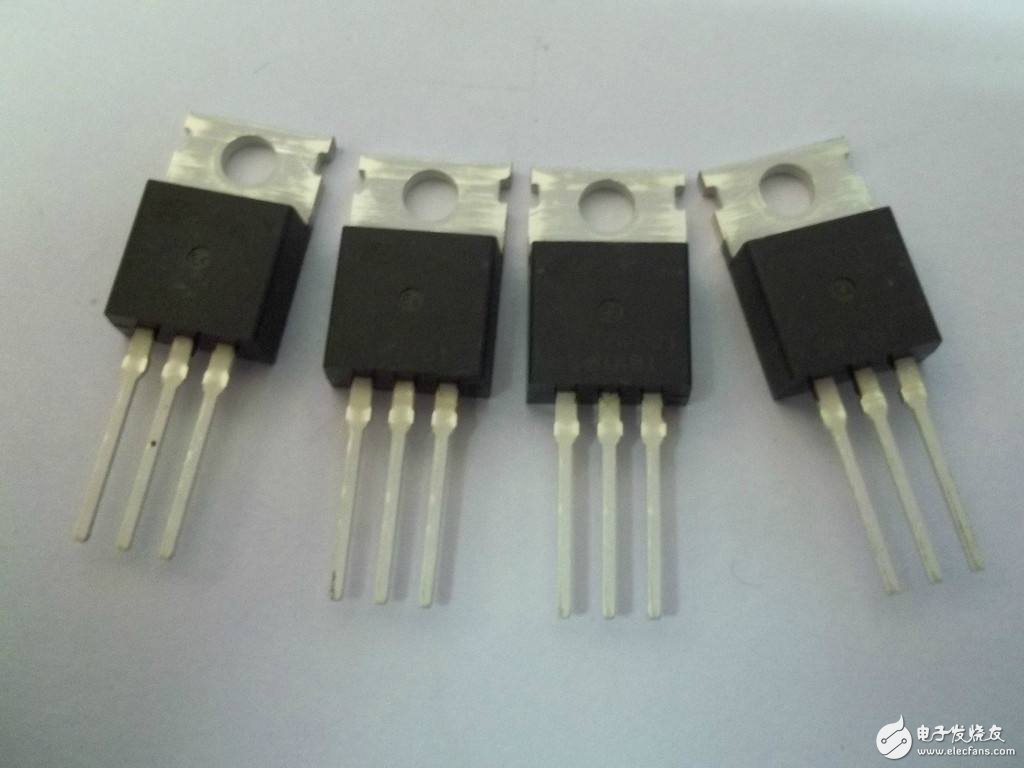

MOS管电路工作原理与应用

MOS管的分类

按沟道材料型和绝缘栅型各分N沟道和P沟道两种;按导电方式:MOS管又分耗尽型与增强型,所以MOS场效应晶体管分为N沟耗尽型和增强型;P沟耗尽型和增强型四大类:N沟道消耗型、N沟道增强型、P沟道消耗型、 P沟道增强型。

MOS管电路工作原理与应用

MOS管应用电路

MOS管最显著的特性是开关特性好,所以被广泛应用在需要电子开关的电路中,常见的如开关电源,也有照明调光。

现在的MOS驱动,有几个特别的需求。1,低压应用当使用5V电源,这时候如果使用传统的图腾柱结构,由于三极管的be有0.7V左右的压降,导致实际最终加在gate上的电压只有4.3V。这时候,我们选用标称gate电压4.5V的MOS管就存在一定的风险。 同样的问题也发生在使用3V或者其他低压电源的场合。
