1.空调控制电路构成

空调电路结构大致可分为空调电气电路和空调电子电路两大部分

空调电气电路是指电路板外接电路为主体的强电电路

空调电子电路是主要以电路板为主体的弱电电路

2.空调室内机、室外机电路框图

空调控制电路图解

室内和室外之间的电路连接线,一般有电源线和信号线组成

(1)空调室内电路框图

空调控制电路图解

室内电路组成

(a)CPU电路,是空调控制的核心器件,完成空调的检测和控制功能。

(b)信号驱动电路 其作用是将CPU的控制信号进行放大处理,使之能够控制空调相关功能电路工作。由于CPU的输出信号幅度较小,以及CPU耐电流能力等原因,所以空调电路专设信号驱动电路。像压缩机信号、风机信号、四通阀信号都需要驱动。

(c)内风机控制电路 主要由内风机的驱动电路和相关调速控制电路,室内风机正常运转。

(d)室内吹风方向控制 挂机的室内吹风方向控制通常称为摆风控制,由直流电机带动摆风页片上下摆动,控制吹风方向。柜机的室内吹风防空控制称为扫风控制,由交流同步电机带动扫风叶片左右摆动,控制吹风方向。

(e)显示及遥控接收电路 显示及控制接收电路显示空调的工作状态,一般是一块专门的电路板

(f)电源电路 电源电路为空调提供强电和弱电。

(2)空调室外机电路框图

空调控制电路图解

3.电路板框图

空调控制电路图解

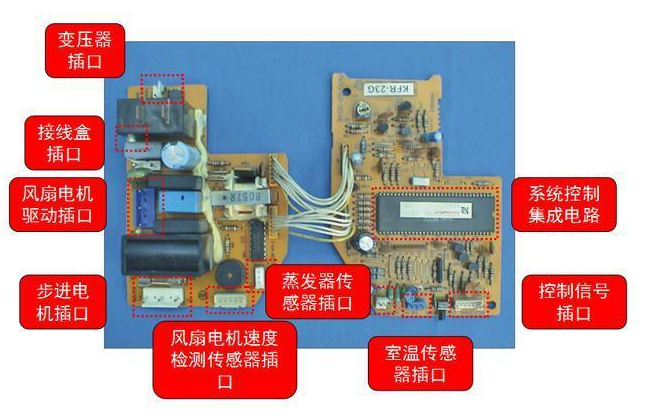

(1)电路板

主要由控制电路、信号驱动电路和电源电路

(2)外围电路

主要由各类检测电路、遥控及显示电路、内风机、压缩机控制电路、外风机控制电路、四通阀控制电路及其他相关功能电路。这些电路都是通过插件、接线柱等连接。

空调的检测电路主要是环境和管道温度检测、制冷系统压力检测、工作电压电流检测等。

空调控制电路图解

空调控制电路图解

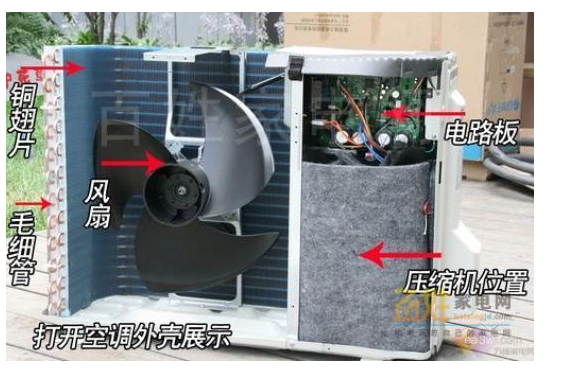

3.空调外机电路结构

常见的空调外机电路结构较为简单,主要由压缩机、四通阀、风机等电气部件。

空调控制电路图解

(1)继电器

继电器是空调控制电路普遍使用的开关元件,用于控制交流电源的通断,是一个电磁控制开关。

空调控制电路图解

(2)继电器在室外的空调外机电路(3)信号检测电路

对空调的运行起到检测和保护作用

空调控制电路图解

室外管道温度传感器电路

冬季制热时,外机管道工作在低温蒸发器状态,吸收外机的热量,工作一段时间后,空气中的水分在低温的管道表面结结霜,霜层较厚时,影响吸热,是否需要化霜和结束化霜就由室外管道温度决定。

空调控制电路图解

空调器基本控制电路图

基本电路

将基本电路(a)中的插头插入插座时,室内风扇运转的同时,室外风扇和压缩机电动机也开始运转,室温下降,为使室温调节在给定范围内,就要不断地用插入、拔出插头的方法来控制风扇和压缩机运转与停车。否则无论室温怎样下降,空调器照样连续运转。在该电路中压缩机电机也没有保护装置。

空调控制电路图解

(a)

空调控制电路图解

(b)

基本电路

如果将基本电路(a)改为基本电路(b),不用拔出或插入插头,就可将室温控制在给定范围内,在基本电路(b)图中加了电源开关,温度控制器和压缩机电机的过载保护器。图中只要电源开关合上,室内风扇就工作,所以在温控器开关断开时,室内风扇照样运转。

考虑到电动机的启动与保护,空调器的电路中一般应包括:

(l)压缩机电动机启动及保护电路;

(2)风扇电动机启动及保护电路;

(3)开关电路(主控开关);

(4)温度控制器。

采用电阻分相式启动电路

空调控制电路图解

采用电阻分相式启动电路

风扇电动机采用带运转电容器CR的PSC电路,不需启动继电器。风扇有调速开关K1,可使风扇“高速”、“中速”、“低速”运行。电路中有温控器和过载保护器,接通开关K1时,风扇电机运转;接通开关K3时,电流通过温控器,过载保护器在启动继电器的作用下,压缩机电动机正常启动运行;接通开关K2时,温控器被短路,压缩机将继续运行,这与温控器调定的温度无关。

采用PSC电路启动电路

空调控制电路图解

采用PSC电路启动电路

压缩机启动,不需启动继电器。主控开关用于接通压缩机和风扇的电源,它有多对触头。

采用电压启动和电容运转的CSR电路

空调控制电路图解

采用电压启动和电容运转的CSR电路

压缩机电动机采用电压式启动继电器,风扇电动机带保护器。启动器线圈与电动机的启动绕组相并联,启动器常闭触点与启动电容器Cs串联,在电流开始通过运转绕组和启动绕组时,直接流过闭合触点和启动电容。加在电压启动器线圈两端的电压随着电动机转速的增加而增加。当电动机接近工作转速时,感应于线圈上的电压使线圈动作。吸引衔铁。与其相连的连杆装置动作使常闭触点断开,于是启动电容器电路被切断。在整个电路断开时,触点再次闭合。

分体式冷风型房间空调器的电路图(日本三菱电机)

空调控制电路图解

分体式冷风型房间空调器的电路图(日本三菱电机)

闭合电源开关SW1,在室内风扇电机MF1运转的同时,电磁接触器52C的线圈通电,使触点52C闭合,室外风扇电机MF2和压缩机电动机MC运转,进入制冷状态,压缩机电动机与风扇电动机采用PSC电路启动,只有运行电容C3和C2,无启动继电器。此时绿色指示灯PLG亮,表示系统处于制冷状态下工作。

当室温下降,达到调定温度时,温度控制器触点23WA动作,断开,使室外机组停车。

SW2为室内百叶窗风向遥控开关,运转时指示灯PLO亮(橙色),SW3为风量控制开关,它的闭合与否,可改变室外风扇电动机MF2的电压大小,从而改变风扇转速。利用这个开关,可使在夜间大气温度下降时,风扇能低速运转。

图中TSW为定时开关,可设定空调器工作时间,到时即停。RS为风扇风量选择开关,实际就是调速开关。51C为压缩机电动机的过流、过载触点。
