L6498DTR STMicroelectronics L6498高压半桥驱动器

KANA 发表于 2020-10-30 10:06:57

STMicroelectronics L6498高压半桥驱动器是采用BCD6“离线”技术制造的高压器件。该驱动器是用于N通道功率MOSFET或IGBT的单芯片半桥栅极驱动器。高侧（浮动）截面设计承受高达500V的直流电压轨，具有600V瞬态耐受电压。逻辑输入端兼容CMOS/TTL，低至3.3V，可轻松连接微控制器或DSP等控制单元。

两个器件输出实现灌2.5A和源2A电流，因此L6498特别适合用于中大容量功率MOSFET/IGBT。由于集成联锁功能，所以输出不能同时驱动高位。位于下、上驱动部分的独立UVLO保护电路防止在低效率或危险条件下操作电源开关。该驱动器的集成式自举二极管和所有集成功能让应用PCB设计更简单、更紧凑，从而减少物料清单总体成本。

特性

瞬态耐压：600V
dV/dt抗扰度：± 50V/ns（在全温度范围内）
驱动器电流性能：
- 25°C时具有2A拉电流（典型值）
- 25°C时具有2.5A灌电流（典型值）
较短的传播延迟：85ns
在1nF负载下，开关的上升/下降时间：25ns
集成式自举二极管

单输入和关断引脚
可调节死区时间
3.3V、5V TTL/CMOS输入，带滞后
高侧和低侧欠压闭锁
紧凑、简化的布局
材料清单减少
灵活、简单、快速的设计

应用

电机驱动器，用于家用电器、工厂自动化、工业驱动器和风机
HID镇流器
感应加热
焊接

工业逆变器
不间断电源
电源装置
直流-直流转换器

框图SO-8

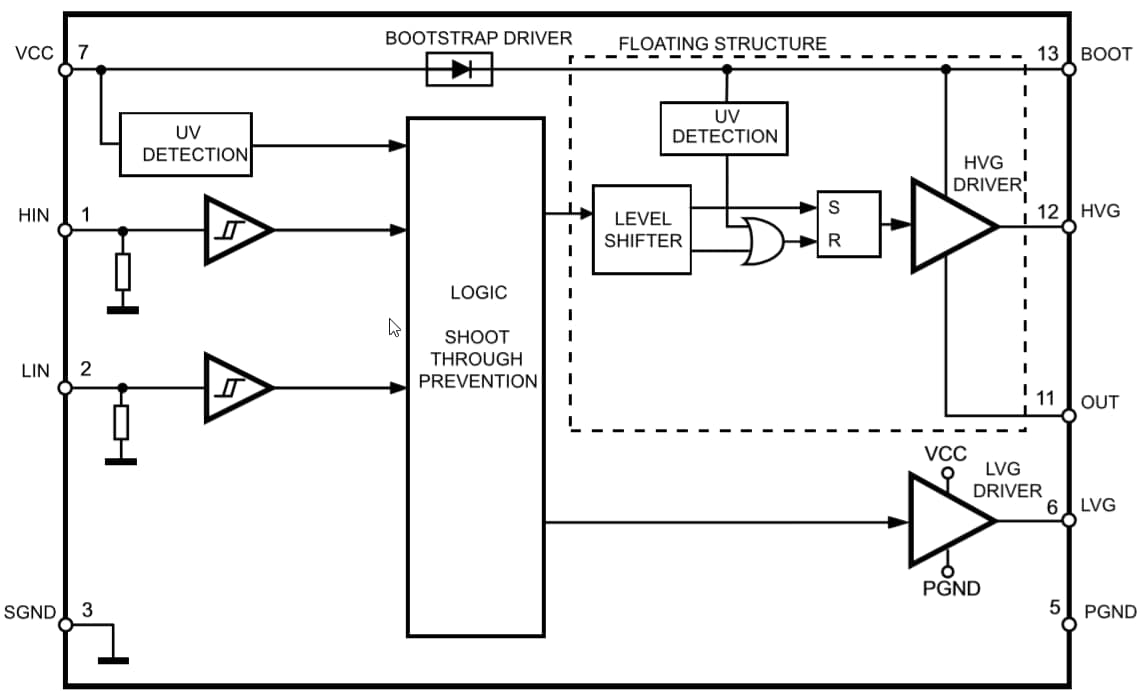

框图SO-14

技术文档

数据手册（1）

STMicroelectronics L6498高压半桥驱动器.pdf
