MAX25601BAUI/V+ MaximIntegratedMAX25601ABCD升压降压控制器

KANA 发表于 2020-11-02 12:06:59

数据： MaximIntegratedMAX25601ABCD升压降压控制器.pdf

Maxim MAX25601A/MAX25601B/MAX25601C/MAX25601D同步升压/-降压控制器是后跟同步降压LED控制器的同步升压控制器。该升压控制器具有4.5V至40V输入电压范围，非常适合用于汽车应用，并可用作第二级降压LED控制器的预升压电源。该同步升压器是一种电流模式控制器，可以与另一个器件并联以提供更高的输出功率。SYNC OUT引脚提供时钟来驱动另一器件的RT/SYNC IN引脚，从而实现两相180度异相操作。该升压转换器经设置可实现200kHz至2.2MHz的开关频率。该器件具有扩频功能以降低EMI。该器件具有内部数字软启动特性，以实现升压输出的平滑上电。该器件具有断续模式、过压保护和热关断等保护特性。

同步降压LED控制器采用Maxim的F3架构，这是一种专有的平均电流模式控制方案，可在恒定开关频率下调节电感器电流，而无需任何控制环路补偿。在底部同步N通道MOSFET中检测电感器电流。该器件在4.5V至65V的宽输入电压范围内工作，开关频率高达1MHz。该器件具有模拟和PWM调光功能。可以在IOUTV引脚上监视LED电流。两款控制器均设有高侧和低侧栅极驱动器，具有至少1A的峰值拉电流和灌电流能力。自适应非重叠控制逻辑可防止转换期间的击穿电流。可以在FLT引脚上监视升压和降压故障。

特性

高度集成，最大限度地减少了高亮度LED驱动器的BOM，节省了空间并降低了成本
- 宽输入电压范围：4.5V至40V
- 宽升压输出范围：高达65V
- 可编程开关频率优化了元件尺寸
- 可以调整外部MOSFET的大小以适合适当的电流
- 同步整流可提供高效率和快速瞬态响应
- 针对降压的平均电流模式控制，无需补偿元件

宽调光比可实现高对比度
- 模拟调光和PWM调光
- 模拟电压控制PWM调光
保护特性和宽温度范围可提高系统可靠性
- 短路、过压和热保护
- 工作温度范围：-40°C至+125°C
封装
- MAX25601A：32引脚SWTQFN封装
- MAX25601B：28引脚TSSOP封装

应用

汽车外部照明：远光灯/近光灯/信号灯/位置灯、日间行车灯 (DRL)、矩阵灯、像素灯和其他自适应前灯组件

商业、工业和建筑照明

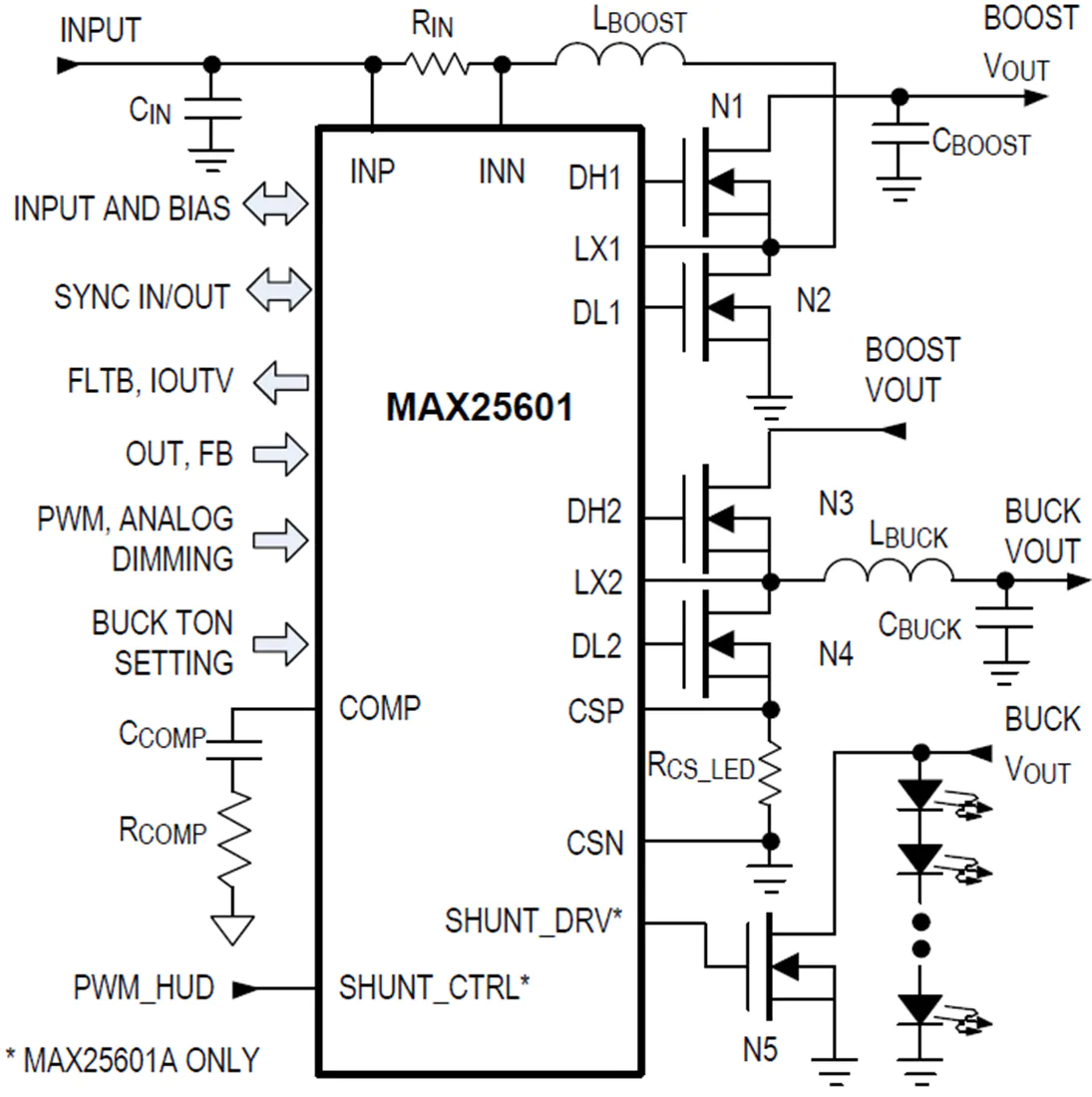

简化应用电路

技术文档

数据手册（1）

MaximIntegratedMAX25601ABCD升压降压控制器.pdf
