DC/DC微型模块稳压器LTM4615的性能特点及功能应用

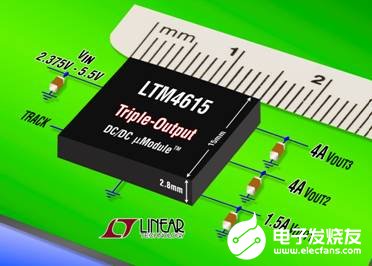

Linear Technology Corporation） 推出的完整的三路输出 DC/DC 微型模块 （uModule®） 稳压器系统 LTM4615，该系统采用紧凑的 15mm x 15mm 2.8mm 表面贴装封装，含有两个 4A 开关模式稳压器和一个 1.5A 非常低压差 （VLDOTM） 线性稳压器。两个开关稳压器的每一个输出电压都是可调于 0.8V 至 5V，而第三个输出则可调于 0.4V 至 2.6V，从而使其非常适用于为新一代更低电压多轨 65nm 和 45nm 数字 IC 供电。

LTM4615 的通用配置提供一个紧凑的 DC/DC 系统，能够调节三路输出 （4A、4A 和 1.5A） 或两路输出 （8A 和 1.5A），同时用 一个、两个或三个输入电源工作。该器件的扁平 （高度仅 2.8mm） 封装可防止发生热遮蔽现象，并允许空气在其附近的组件上顺畅地流动。对于那些依靠 FPGA 或 ASIC （需要多个电压轨） 的系统而言，LTM4615 缩减了 DC/DC 材料清单、压缩了所占用的电路板空间、降低了高度、并加速了设计进程，同时在一个具高散热效率的焊盘网格阵列 （LGA） 封装中提供了一款高可靠性的解决方案。

LTM4615 含有设计一个三路输出负载点稳压器所需的全部组件：电感器、电容器、DC/DC 控制器、补偿电路和电源开关 （MOSFET）。所有组件都密封在塑料表面贴装 LGA 封装中，并受到封装保护。LTM4615 保证有仅为 ±2% 的总 DC 输出误差 （开关模式稳压器） 和 ±1% 的误差 （VLDO），这包括了由基准电压以及电压和负载调节引入的误差。作为一款具高开关频率的电流模式器件，LTM4615 实现了针对电压和负载变化的快速瞬态响应，并能够在采用多种输出电容器的情况下以超卓的稳定性运作。

视电压和电流的情况不同，开关稳压器效率可高于 90%。该器件支持输出电压跟踪。安全功能包括：短路和过热保护。LTM4615 具有 -40ºC 至 125ºC 的内部工作温度范围。该器件符合 RoHS 标准，并能够在电路板装配过程中采用无铅焊料和含铅焊料进行焊接。

性能概要：LTM4615

采用 15mm x 15mm x 2.8mm LGA 封装的完整三路 DC/DC 系统

a. 两个 4A 开关模式稳压器：2.375V 至 5.5V 输入范围

b. 一个 1.5A VLDO 线性稳压器：1.14V 至 3.5V 输入范围

对两个 4A 输出进行均流以实现 8A 电流输出能力

具快速短路保护的电流模式工作
