CMOS模拟开关原理及功能分析

开关在电路中起接通信号或断开信号的作用。最常见的可控开关是继电器,当给驱动继电器的驱动电路加高电平或低电平时,继电器就吸合或释放,其触点接通或断开电路。CMOS模拟开关是一种可控开关,它不象继电器那样可以用在大电流、高电压场合,只适于处理幅度不超过其工作电压、电流较小的模拟或数字信号。 　　

一、常用CMOS模拟开关引脚功能和工作原理
　　
1.四双向模拟开关CD4066
　　
CD4066的引脚功能如图1所示。每个封装内部有4个独立的模拟开关,每个模拟开关有输入、输出、控制三个端子,其中输入端和输出端可互换。当控制端加高电平时,开关导通;当控制端加低电平时开关截止。模拟开关导通时,导通电阻为几十欧姆;模拟开关截止时,呈现很高的阻抗,可以看成为开路。模拟开关可传输数字信号和模拟信号,可传输的模拟信号的上限频率为40MHz。各开关间的串扰很小,典型值为－50dB。

图1 CD4066的引脚功能

　　
2.单八路模拟开关CD4051
　　
CD4051引脚功能见图2。CD4051相当于一个单刀八掷开关,开关接通哪一通道,由输入的3位地址码ABC来决定。其真值表见表1。“INH”是禁止端,当“INH”=1时,各通道均不接通。此外,CD4051还设有另外一个电源端VEE,以作为电平位移时使用,从而使得通常在单组电源供电条件下工作的CMOS电路所提供的数字信号能直接控制这种多路开关,并使这种多路开关可传输峰－峰值达15V的交流信号。例如,若模拟开关的供电电源VDD=＋5V,VSS=0V,当VEE=－5V时,只要对此模拟开关施加0～5V的数字控制信号,就可控制幅度范围为－5V～＋5V的模拟信号。

图2 CD4051引脚功能

表1 CD4051真值表

　　
3.双四路模拟开关CD4052
　　
CD4052的引脚功能见图3。CD4052相当于一个双刀四掷开关,具体接通哪一通道,由输入地址码AB来决定。其真值表见表2。

图3 CD4052的引脚功能

表2 CD4052真值表

　　
4.三组二路模拟开关CD4053
　　
CD4053的引脚功能见图4。CD4053内部含有3组单刀双掷开关,3组开关具体接通哪一通道,由输入地址码ABC来决定。其真值表见表3。

图4 CD4053的引脚功能

表3 CD4053真值表

　　
5.十六路模拟开关CD4067
　　
CD4067的引脚功能见图5。CD4067相当于一个单刀十六掷开关,具体接通哪一通道,由输入地址码ABCD来决定。其真值表见表4。

图5 CD4067的引脚功能

表4 CD4067真值表

　　
二、典型应用举例
　　
1.单按钮音量控制器
　　
单按钮音量控制器电路见图6。VMOS管VT1作为一个可变电阻并接在音响装置的音量电位器输出端与地之间。VT1的D极和S极之间的电阻随VGS成反比变化,因此控制VGS就可实现对音量大小的控制。VT1的G极接有3个模拟开关S1～S3和一个100μF的电容,其中100μF电容起电压保持作用。由于VMOS管的G极和S极之间的电阻极高,故100μF电容上的电压可长时间基本保持不变。模拟开关S1为电容提供充电回路,当S1导通时,电源通过S1给电容充电,电容上电压不断增高,使VT1导通电阻越来越小,使音量也越来越小。模拟开关S2为电容提供放电回路,当S2导通时,电容通过S2放电,电容上电压不断下降,使音量越来越大。模拟开关S3起开机音量复位作用,开机时,电源在S3控制端产生一短暂的正脉冲,使S3导通,由于与S3连接的电阻较小,故使电容很快充到一定的电压,使起始音量处于较小的状态。F1～F6及其外围元件组成长短脉冲识别电路。静态时,F1、F2输入为高电平,当较长时间按压按钮开关AN时,F4输出变高,经100k电阻给3.3μF电容充电,当充电电压超过CMOS门转换电压时,F5输出由高变低,F6输出由低变高,模拟开关S2导通,100μF电容放电,音量变大。与此同时,F1输出也变高,也给电容充电,但F1输出的一次正跳变不足以使电容上电压超过转换电压,故F2输出仍为高电平,F3输出低电平,模拟开关S1保持截止。当连续按动按钮开关AN时,F4输出也不断变化,输出为高时,给电容充电,而输出变低时,电容又很快通过二极管VD3放电,故电容上电压总是达不到转换电压,因此F6输出一直为低。而此时F1输出连续高低变化,经二极管整流不断给电容充电,使3.3μF电容上电压迅速达到转换电压,F2输出变低,F3输出变高,模拟开关S1导通,给电容充电,音量变小。由此,利用一只按钮开关,实现了对音量的大小控制。

图6 单按钮音量控制器电路

　

2.四路视频信号切换器

　　
四路视频信号切换器电路见图7。“与非”门YF3、YF4组成脉冲振荡器,振荡频率由100k电位器调节。若嫌调节范围不够,可适当更换0.47μF电容和100k电阻。脉冲振荡器受YF1、YF2组成的双稳态电路的控制,按S1时,YF1输出低电平,脉冲振荡器停振;按S2时,YF1输出高电平,脉冲振荡器开始振荡。脉冲振荡器的输出作为CD4017十进制计数器的时钟,使Y0～Y3依次出现高电平,相应的四个模拟开关依次导通,由Vi1～Vi4输入的视频信号被依次切换至输出端,完成了四路视频信号的切换。显然,增加一片CD4066可做成八路视频信号切换器,相应地,由Y0～Y7进行模拟开关控制,Y8连至Cr。依此类推,可做成更多路数的视频信号切换器。而且,输入、输出也可以是其它形式的信号。如要求视频、音频信号同传,则并接上相应数量的模拟开关即可。

图7 四路视频信号切换器电路

　　
3.数控电阻网络
　　

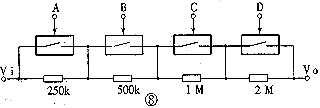

图8示出数字控制电阻网络电阻值大小的电路。在图8中,CD4066的四个独立开关分别并接在四个串接电阻上,电阻的值是按二进制位权关系选择的。当某个开关接通时,并接在该开关上的电阻被短路,此处假设该电阻阻值R?RON（RON为模拟开关的导通电阻）;当某个开关断开时,电阻两端阻值仍保持原阻值不变,此处假设该电阻阻值R?ROFF（ROFF为模拟开关断开时的电阻）。四个开关的控制端由四位二进制数A、B、C、D控制,因此,在A、B、C、D端输入不同的四位二进制数,可控制电阻网络的电阻变化,并从其上获得2～16种不同的电阻值。按图8所给的电阻值,该电阻网络所对应的16种阻值列于表5中。

图8 数字控制电阻网络电阻值大小的电路

表5 该电阻网络所对应的16种阻值

　　
4.音量调节电路
　　
音量调节电路见图9。音频信号由Vi端输入,经分压电阻R11和隔直电容加到由R1～R10构成的加／减电阻网络。CD40192为十进制加／减计数器,“与非”门YF3、YF4构成低频振荡器,“与非”门YF1、YF2分别为加计数端CPU和减计数端CPD的计数闸门。

图9 音量调节电路

　　
