高速PCB设计中多个信号层敷铜在接地和接电源上分配方式

描述

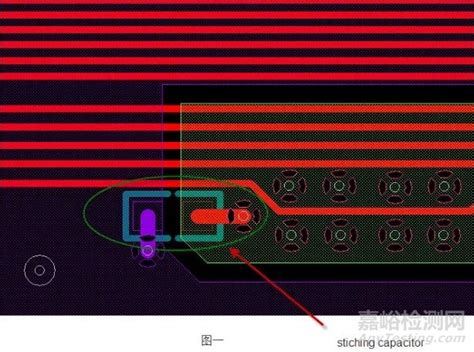

一般在空白区域的敷铜绝大部分情况是接地。只是在高速信号线旁敷铜时要注意敷铜与信号线的距离,因为所敷的铜会降低一点走线的特性阻抗。也要注意不要影响到它层的特性阻抗,例如在dual strip line的结构时。

这里又涉及到阻抗匹配的问题:可以把电源平面上面的信号线使用微带线模型计算特性阻抗,电源和地平面之间的信号可以使用带状线模型计算,在计算特性阻抗时电源平面跟地平面都必须视为参考平面。例如四层板: 顶层-电源层-地层-底层,这时顶层走线特性阻抗的模型是以电源平面为参考平面的微带线模型。

地平面

一般软件自动产生测试点是否满足测试需求必须看对加测试点的规范是否符合测试机具的要求。另外,如果走线太密且加测试点的规范比较严,则有可能没办法自动对每段线都加上测试点,当然,需要手动补齐所要测试的地方。

  审核编辑:汤梓红
