基于晶体管的车门报警器电路

描述

小偷或窃贼或门警报器显然是我们在互联网上发现的最著名的爱好电路形式。这些电路中的每一个都使用不同的组件和不同的触发机制来激活电路。这是一个使用磁铁作为触发机制来激活电路的电路。该电路的亮点在于它使用单个PNP晶体管和少量其他分立元件构建,并由9V电池供电。

警报电路

小偷/门报警电路的工作原理:

该电路围绕PNP晶体管构建,PNP晶体管在这里用作开关。我们中的许多人都知道晶体管可以充当电流控制开关,该开关可以通过基极电流的电流输入来控制。

警报电路

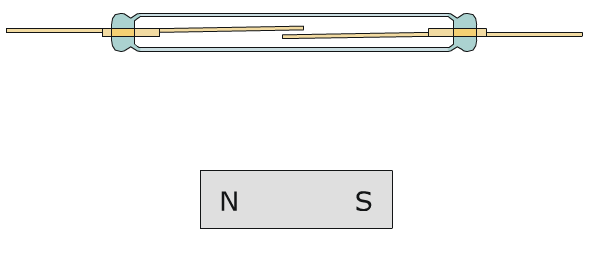

磁簧开关的作用是在磁铁远离其附近时触发晶体管。这是当磁铁靠近开关时被激活或关闭的开关。当磁铁移开时,开关打开,使电路保持打开或停用链路。磁铁和磁簧开关应以这样的方式设置,磁场会影响磁簧开关并在门关闭时将其关闭。当门打开时,开关将打开。因此,当门关闭时,晶体管将保持关闭状态,当打开时,晶体管将进入ON状态。

一旦磁簧开关断开,电阻R1将晶体管的基极拉至低电平状态,进而接通晶体管。这将允许电流通过负载(蜂鸣器)从发射极流向集电极。一旦激活,蜂鸣器将充当警报,吓跑小偷或入侵者离开您的房子。我在这个电路中使用了一个6-12v蜂鸣器,它消耗30mA的探测操作,这意味着我应该选择R1,允许1/10(检查2907

PNP晶体管的数据表)集电极电流到基极。

R1 = Vcc – Vbe / Ib

= 9 – 0.6 / 3 x 10^ -3

= 2800 或 3K

注意:

  • 这是一个简单的爱好项目,但当您将其正确设置在房屋门上时,它可以正常工作,以便在需要时激活和停用它。
  • 您应该检查要用作发声元件的蜂鸣器或扬声器的额定电流,并在选择偏置电阻R1时重复上述计算。
