ad835乘法器电路_ad835引脚功能及性能参数

　　AD835概述

　　AD835是一款完整的四象限电压输出模拟乘法器，采用先进的介质隔离互补双极性工艺制造。它产生X和Y电压输入的线性乘积，3dB输出带宽为250 MHz（小信号上升时间为1 ns）。满量程（1V至+1V上升至下降时间为2.5ns（采用150 Ω的标准RL），同样条件下的0.1%建立时间典型值为20 ns。

　　AD835不仅具有出众的速度性能，而且易于使用，功能丰富。例如，除允许在输出端添加信号之外，Z输入端还能使AD835的工作电压放大最高约10倍。因此，该放大器的乘积噪声非常低（50 nV/Hz），远胜于早期产品。

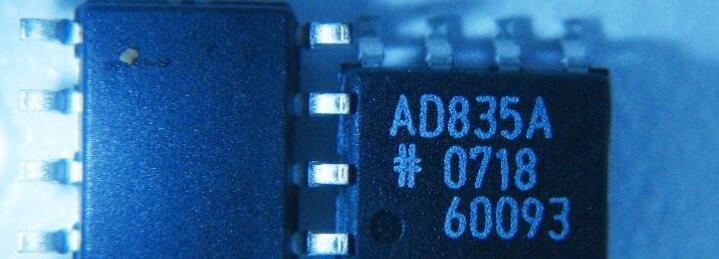

　　AD835采用8引脚PDIP封装（N）和8引脚SOIC封装（R），额定温度范围为40℃至+85℃工业温度范围。

　　AD835产品特点和性能优势

　　简单：基本函数为W=XY+Z

　　完整：只需极少的外部元件

　　直流耦合电压输出简化应用

　　高速：满量程的0.1%建立时间仅20ns

　　高差分输入阻抗X、Y和Z输入

　　低乘法器噪声50nV/vHz

　　AD835性能参数与特点

　　AD835是AnalogDevices公司生产的电压输出四象限乘法器电路，能够完成W=XY+Z功能，X和Y输入信号范围为-1～+1V，带宽为250MHz，在20ns内可稳定到满刻度的=±．1％，乘法器噪声为50nV／，差分乘法器输入X和Y、求和输入Z具有高的输入阻抗，输出引脚端W具有低、的输出阻抗，输出电压范围为-2．5～+2．5V，可驱动负载电阻为25Ω。其电源电压为±5V，电流消耗为25mA；工作温度范围为-40～+85℃。

　　AD835的引脚功能与封装形式

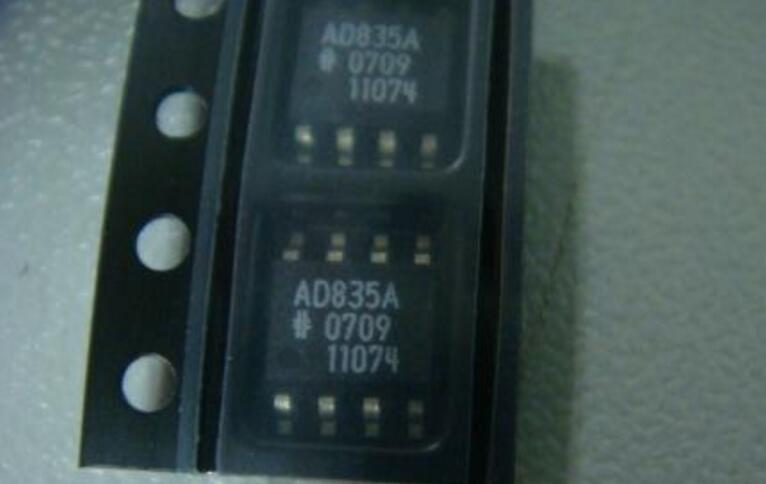

　　AD835采用PDIP一8或者SOIC一8封装。引脚端X1和X2、Y1和Y2为差分放大器的正、负输入端，Z为求和输入端，W为乘法器输出端，VP和VN为电源电压正端和负端。

　　ad835乘法器电路

　　由AD835构成的乘法器电路如图4．1．1所示。比例系数U可以利用在引脚端W和Z之间的电阻分压器进行调节。
