凌科DH系列工业级连接器安装详解





DH系列连接器



DH系列连接器是凌科自主研发的全金属款工业连接器，具备如下特点：

①螺旋卡口连接+三点锁定，连接更稳固

②IP68/IPX9K旗舰级防水

③耐高低温：-40℃~+120℃

④全金属外壳，更抗振抗冲击

⑤单孔直式插座，四孔法兰座，线对线多种安装方式可选

⑥涵盖多PIN针类 、RJ45、光纤、USB、HDMI等全面类型





01

拆解成品

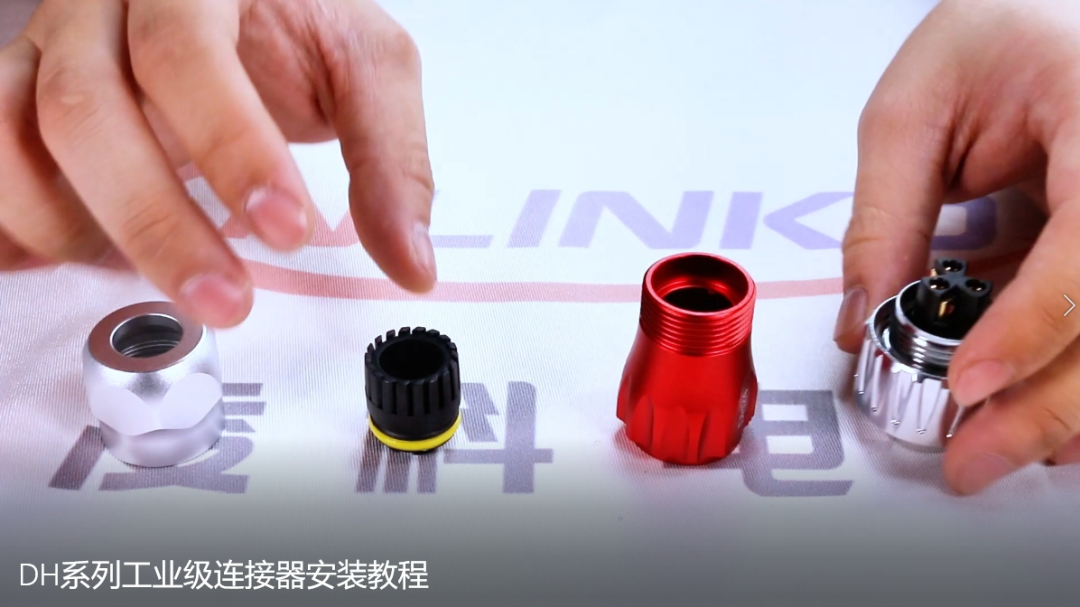

取出DH系列连接器成品，对连接器的插头先进行拆解：螺帽，外壳组合件，模块组合件等。





此图为锁线款拆解（焊接款类似）

02

穿线操作

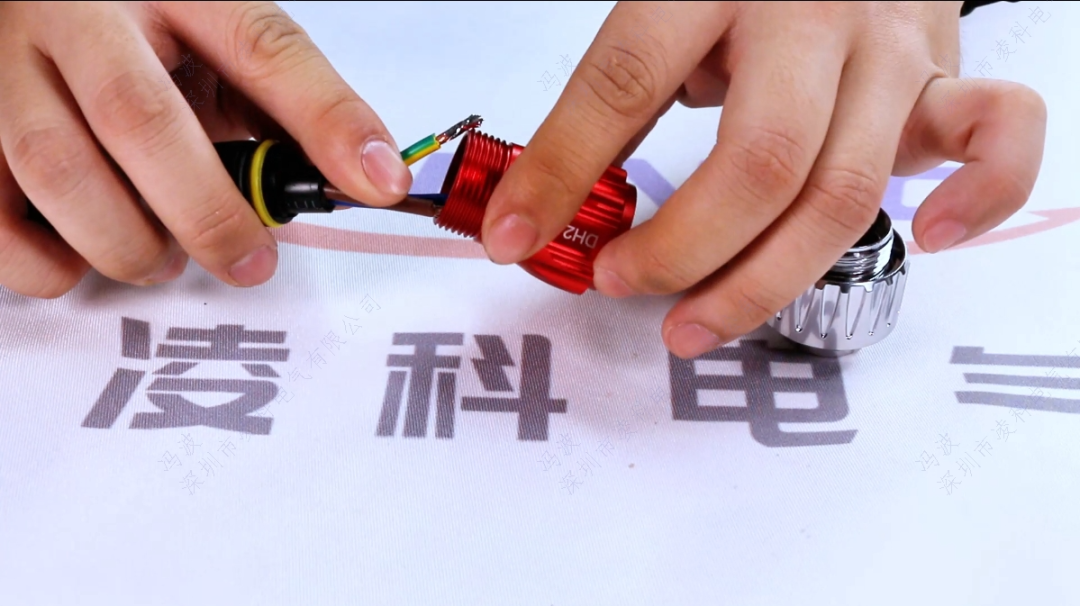

将线缆穿过螺帽、外壳组合件，然后抵达模块组合件处。




此图为锁线款拆解（焊接款类似）

03

接线操作

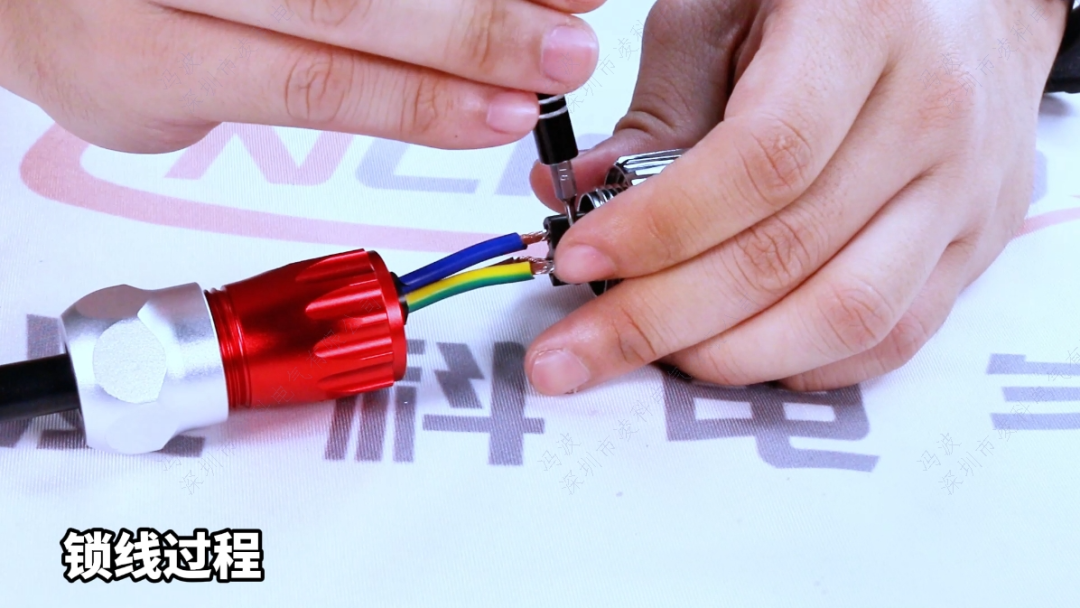

①锁线款接线：将线缆插入安装位，用对应的螺丝刀将螺丝拧紧即可。



②焊接款接线：

使用电烙铁和焊锡按照对应的线缆分别进行焊接（焊接前接头处套上热缩管），上面标有数字，用户可自行定义每根线束与连接器焊杯处数字的对应关系。

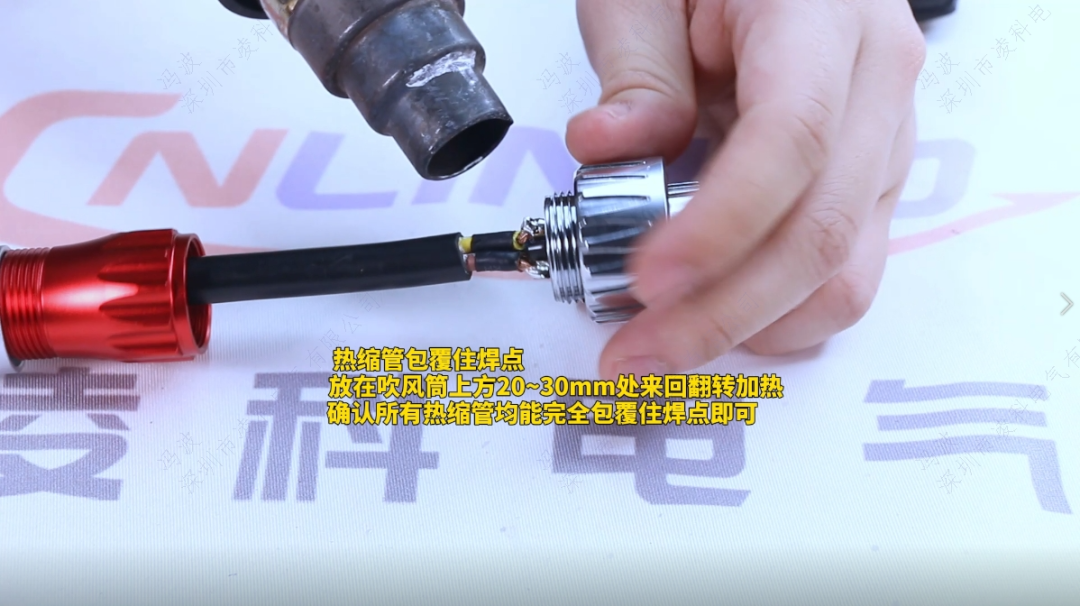

焊接完毕后，用热风机加热热缩管，贴附焊好的焊点。





04

组装插头

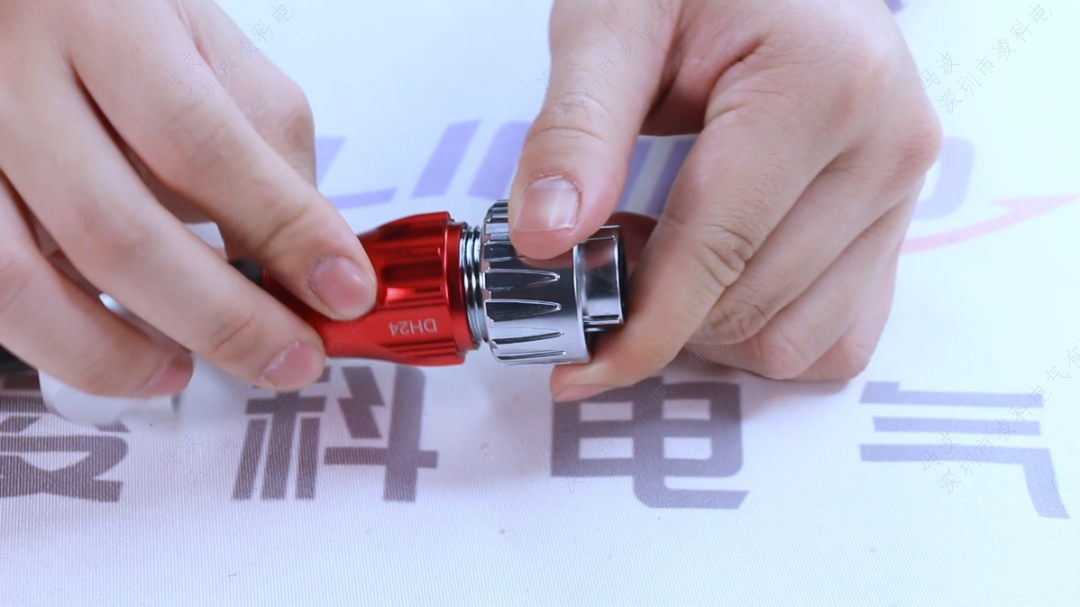

①将插头各组件依序再预装好。

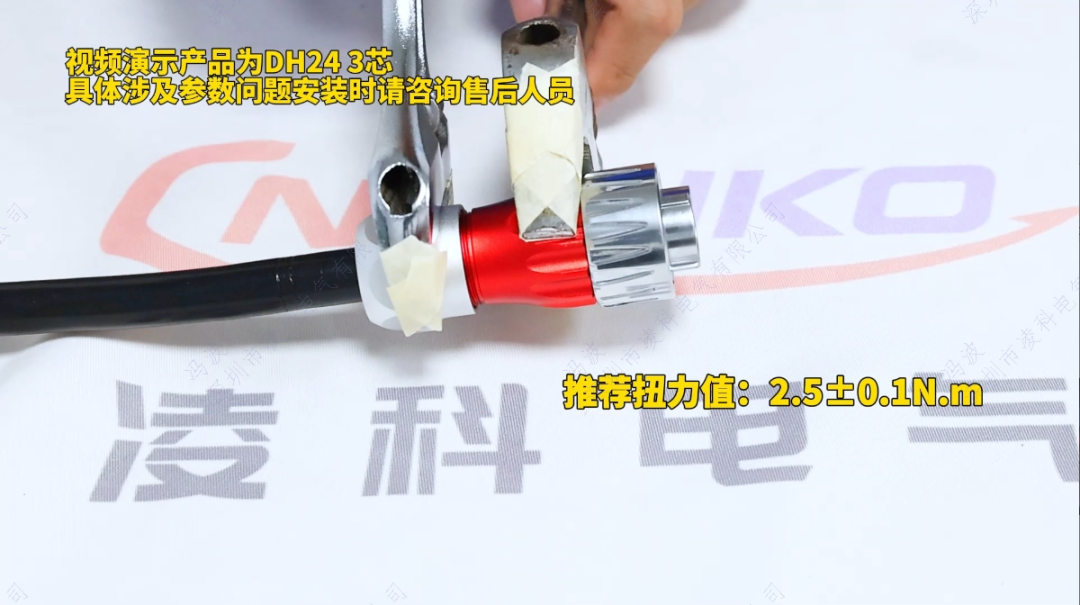

②使用扳手工具协助将其装配紧固。



05

插座安装

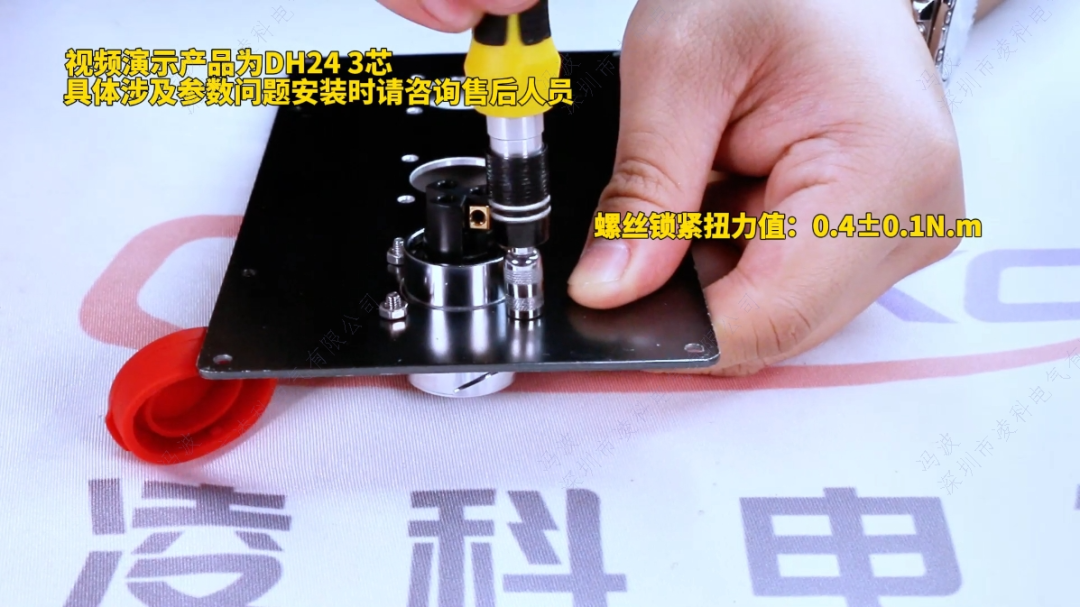

将插座固装在设备面板上（部分会用到螺丝刀）。






06

互连对装

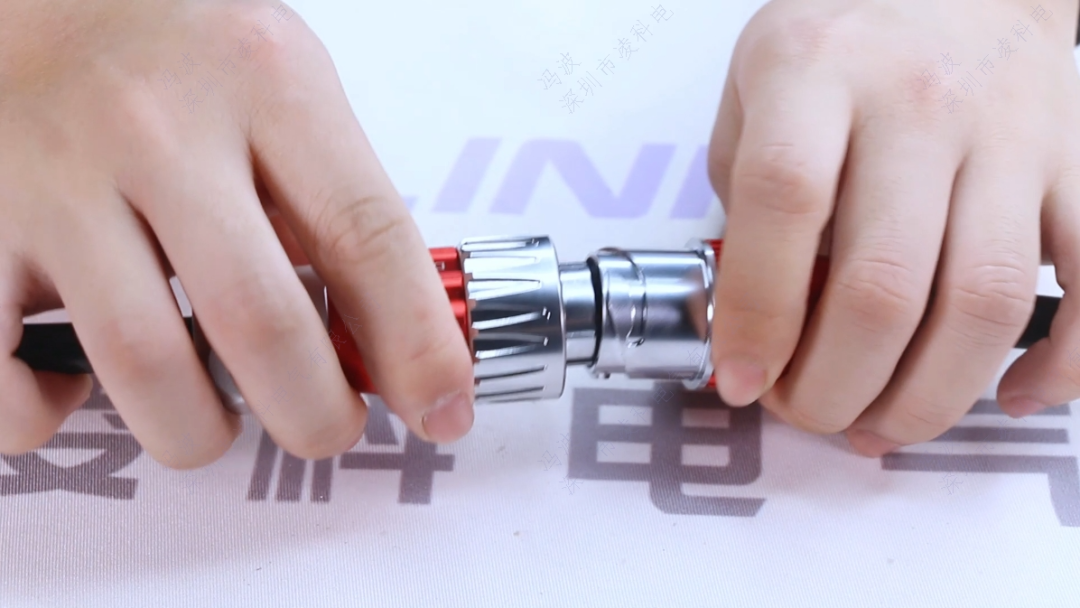

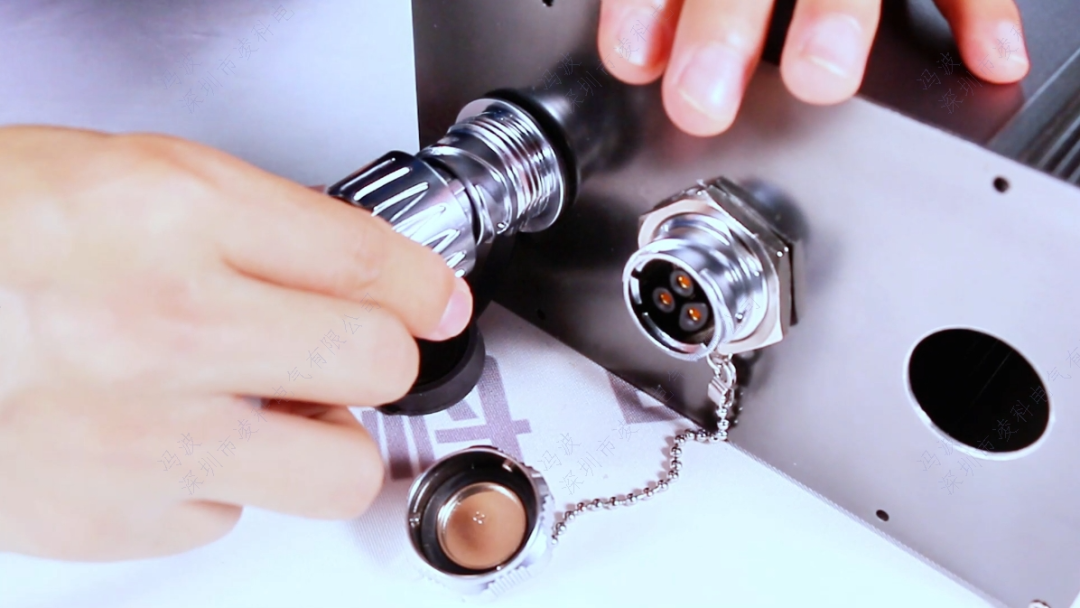

将插头按照正确的插接方向旋转连接，待旋紧牢固后，连接器的整个安装过程即告完成。







线对线连接方式的款型，连接操作基本一致。





①安装中扭紧扭力值：2.5±0.1N·m；螺丝锁紧扭力值：0.4±0.1N·m；

②锁螺丝款：外皮剥线尺寸：22±1mm；芯线剥线尺寸6.5-7mm；

③焊接款：外皮剥线尺寸：25±1mm；芯线剥线尺寸5-5.5mm；


④焊线剥芯过程中勿破坏导体；

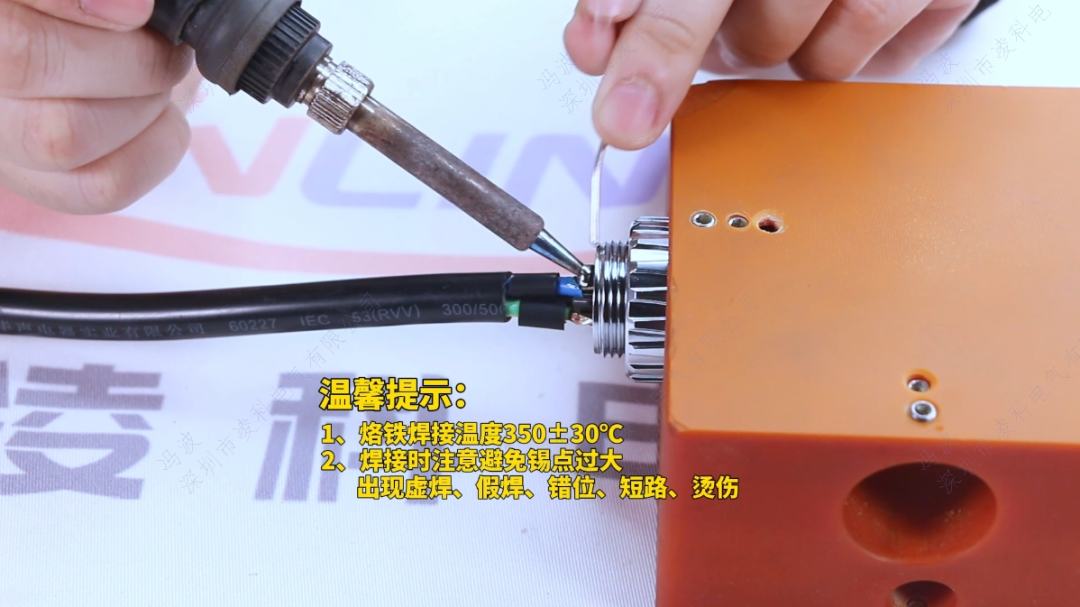

⑤严格遵循焊接规范，烙铁焊接温度建议是350±30℃，时长3-6S；

⑥焊接时，注意避免锡点过大以及出现虚焊、错位、短路等情况。
