LM2575系列 具有输出使能功能的 1A 简单降压可调电压开关稳压器数据手册

LM2575 器件通过以下方式大大简化了开关电源的设计 方便地提供降压（降压）开关稳压器所需的所有有源功能 在集成电路中。接受宽输入电压范围，并提供可调节的 输出版本，LM2575 具有一个集成开关，能够提供 1 A 的负载电流，并具有 出色的线路和负载调节。该器件还提供内部频率补偿，即 固定频率振荡器、逐周期限流和热关断。此外，一个 可通过外部 ON/OFF 引脚进行手动关断。
*附件：lm2575.pdf

LM2575 是流行的三端线性稳压器的卓越替代品。 由于其高效率，它显着减小了散热器的尺寸，并且在许多情况下， 不需要散热器。经过优化，可与标准系列电感器一起使用，以下产品可达 LM2575 与多家不同制造商合作，大大简化了开关模式电源的设计 只需添加四到六个外部元件即可满足需求 操作。

LM2575 的特性是在 –40°C 至 125°C。

特性

• 可调范围为 1.23 V 至 37 V，
  在线路、负载和
  温度条件下调节 （Max） 为 ±4%
• 规定的 1A 输出电流
• 宽输入电压范围 4.75 V 至 40 V
• 使用现成的标准电感器
• 52kHz（典型值）固定频率内部
  振荡器
• TTL关断能力，待机电流为50 μA（典型值）
• 高效率。。。高达 88%（典型值）
• 热关断和限流保护
  ，具有逐周期限流功能
  参数

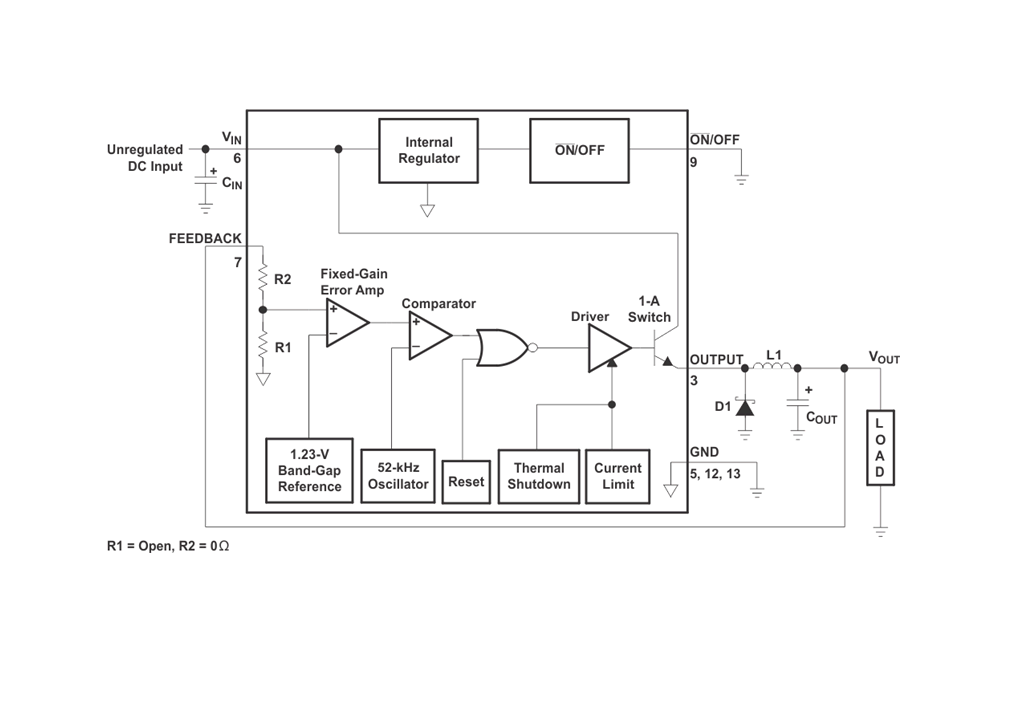

  方框图

‌1. 核心特性‌

• ‌宽输入电压范围‌：4.75V至40V，支持可调输出（1.23V至37V）及固定输出选项，负载/线性/温度调节精度±4%（最大值）。
• ‌高效能‌：典型效率达88%，集成52kHz固定频率振荡器，减少外部元件需求（仅需4-6个外部组件）。
• ‌保护功能‌：内置热关断、逐周期电流限制及手动关断（通过ON/OFF引脚）。

‌2. 关键应用场景‌

• 高效降压（Buck）稳压器
• 线性稳压器的预调节器
• 正负电压转换器（Buck-Boost拓扑）

‌3. 设计要点‌

• ‌反馈电阻配置‌：输出电压由R1/R2设定（公式：VOUT = 1.23V × (1 + R2/R1)），建议电阻值≤100kΩ以降低噪声。
• ‌外部元件选型‌：
  • ‌ 电感（L1） ‌：需根据负载电流和输入电压选择（参考E×T曲线图），推荐连续模式以降低峰值电流。
  • ‌ 输出电容（COUT） ‌：低ESR电解电容（220μF~680μF）可抑制纹波，需满足稳定性条件（COUT ≥ 7758×VIN/(VOUT×L1)）。
  • ‌ 续流二极管（D1） ‌：必须使用快恢复或肖特基二极管（如1N5822、MBR340），禁止使用标准整流二极管（如1N4001）。

‌4. 保护与注意事项‌

• ‌故障保护‌：输出短路时，频率降至18kHz，占空比降至2%，减少器件功耗。
• ‌布局要求‌：缩短功率路径走线，单点接地或地平面设计，反馈电阻靠近芯片以降低噪声。

‌5. 封装与订购信息‌

• 提供16引脚PDIP封装（LM2575N），工作温度范围-40°C至125°C，符合RoHS标准。

‌6. 典型性能曲线‌

• 包含输出电压随温度/输入电压变化、效率曲线、电流限制特性等，辅助设计优化。
