TPS54873 4.5至5.5V输入、8A同步降压SWIFT™转换器数据手册

作为 SWIFT™ 系列 DC/DC 稳压器、DC/DC 稳压器系列的成员，TPS54873 低输入电压高输出电流同步降压 PWM 转换器集成了所有必需的有源元件。基板上包含一个真正的高性能电压误差放大器，可在选择输出滤波器 L 和 C 组件时实现最佳性能和灵活性;欠压锁定电路，用于防止启动，直到输入电压达到 4 V;内部或外部设置的慢启动电路，以限制浪涌电流;以及一个电源良好输出，可用于处理器/逻辑复位、故障信号和电源排序。
*附件：tps54873.pdf

为了在输出预充电应用中可靠上电，该TPS54873设计为仅在启动期间提供电流。

该TPS54873采用热增强型 28 引脚 TSSOP （PWP） PowerPAD™ 封装，无需笨重的散热器。TI 提供评估模块和 SWIFT™ 设计器软件工具，以帮助快速实现高性能电源设计，以满足紧迫的设备开发周期。

特性

• 30 m、12 A 峰值 MOSFET 开关，可在 8A 连续输出源电流或灌电流下实现高效率
• 启动期间禁用电流吸收
• 0.9V 至 3.3V 可调输出电压范围，精度为 1.0%
• 宽PWM频率：
  固定350 kHz、550 kHz或可调280 kHz至700 kHz
• 可同步至 700 kHz
• 负载受峰值电流限制和热关断保护
• 集成解决方案减少电路板面积和元件数量
• 应用
  • 低压、高密度分布式电源系统
  • 高性能 DSP、FPGA、ASIC 和微处理器的负载点调节
  • 宽带、网络和光通信基础设施
  • Power PC 系列处理器

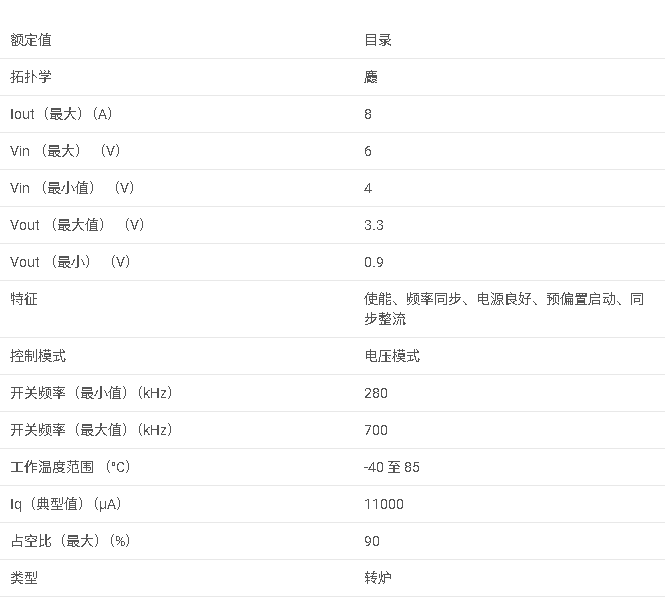

参数

‌1. 产品概述‌
TPS54873是德州仪器（TI）SWIFT™系列DC/DC稳压器成员，是一款4V至6V输入、8A输出的同步降压PWM转换器，集成高/低侧MOSFET（30mΩ导通电阻），适用于高密度分布式电源系统。关键特性包括：

• ‌精准输出‌：0.9V至3.3V可调输出电压，精度±1%。
• ‌灵活频率‌：支持固定350kHz/550kHz或外部可调280kHz-700kHz PWM频率，可同步至700kHz。
• ‌保护功能‌：峰值电流限制、热关断及启动时禁用电流吸收（DSDS技术）。
• ‌封装‌：28引脚HTSSOP（PWP）PowerPAD™封装，尺寸6.4mm×9.7mm。

‌2. 核心功能‌

• ‌启动控制‌：禁用低边MOSFET以防止预充电输出电容放电（DSDS功能）。
• ‌电源管理‌：集成UVLO（4V启动阈值）、VBIAS稳压器（2.7V-2.9V输出）及慢启动电路（内部3.35ms或外部可调）。
• ‌PWM控制‌：自适应死区时间、误差放大器（90dB增益）支持Type 2/3补偿。
• ‌保护机制‌：周期限流（12A峰值）、热关断（150°C触发）及电源良好（PWRGD）监测。

‌3. 典型应用‌

• ‌场景‌：高性能DSP/FPGA/ASIC的负载点调节、网络通信设备、PowerPC处理器供电。
• ‌电路设计‌：需配置输入滤波电容（10μF陶瓷）、输出电感（0.65μH）、补偿网络（Type 3拓扑）及预充电二极管（可选）。

‌4. 性能参数‌

• ‌效率‌：典型值>90%（5V输入，3.3V输出，8A负载）。
• ‌热性能‌：结温范围-40°C至125°C，推荐PCB布局需包含散热过孔和接地平面。
• ‌电气特性‌：参考电压0.891V±1%，静态电流15.8mA（350kHz模式）。

‌5. 设计支持‌

• ‌工具‌：提供SWIFT™ Designer软件和评估模块（EVM）。
• ‌布局建议‌：分离模拟/功率地，缩短高频回路（如PH引脚至电感路径），优先使用陶瓷电容。

‌6. 订购信息‌
型号后缀含PWP（管装）或PWPR（卷带），工作温度-40°C至85°C，符合RoHS标准。
