TPS54910 3V至4V输入，9A同步降压转换器数据手册

作为SWIFT™系列DC/DC稳压器的一员，TPS54910低输入电压高输出电流同步降压PWM转换器集成了所有必需的有源元件。在具有上述功能的基板上包括一个真正的高性能电压误差放大器，可在瞬态条件下实现最佳性能，并灵活选择输出滤波器 L 和 C 组件;欠压锁定电路，用于防止启动，直到输入电压达到 3 V;内部和外部设置的慢启动电路，以限制浪涌电流;以及一个电源良好输出，可用于处理器/逻辑复位、故障信号和电源排序。

该TPS54910采用耐热增强型 28 引脚 TSSOP （PWP） PowerPAD™ 封装，无需笨重的散热器。TI 提供评估模块和 SWIFT™ 设计器软件工具，以帮助快速实现高性能电源设计，以满足紧迫的设备开发周期。
*附件：tps54910.pdf

特性

• 15m MOSFET 开关，可在 9A 连续输出下实现高效率
• 0.9V至2.5V可调输出电压
• 外部补偿，精度为 1%
• 快速瞬态响应
• 宽PWM频率：
  固定350 kHz、550 kHz或
  可调280 kHz至700 kHz
• 负载受峰值电流限制和热关断保护
• 集成解决方案可减少电路板面积和总成本
• 应用
  • 功率分布在 3.3 V 的低压、高密度系统
  • 高性能 DSP、FPGA、ASIC 和微处理器的负载点调节
  • 宽带、网络和光通信基础设施
  • 便携式计算/笔记本电脑

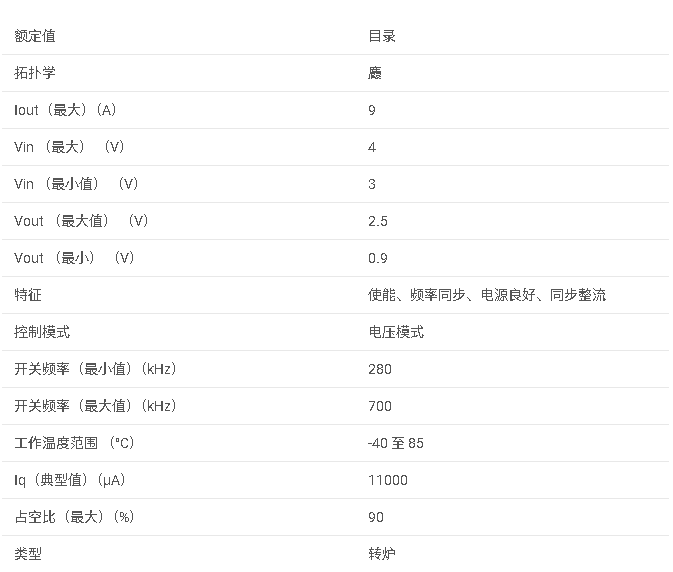

参数

‌1. 产品概述‌
TPS54910是TI SWIFT™系列DC/DC稳压器成员，集成15mΩ MOSFET开关，支持3-4V输入电压、9A连续输出电流，输出电压可调（0.9V-2.5V），精度达1%。采用28引脚TSSOP（PWP）PowerPAD™封装，适用于高密度电源系统。

‌2. 关键特性‌

• ‌高效能‌：集成MOSFET，效率达95%（3.3V输入/2.5V输出时）。
• ‌灵活频率‌：支持固定350kHz/550kHz或外部调节（280kHz-700kHz）。
• ‌保护功能‌：峰值电流限制、热关断（150°C触发）。
• ‌快速响应‌：外部补偿网络优化瞬态性能。

‌3. 应用场景‌

• 3.3V分布式电源系统
• FPGA、DSP、ASIC和微处理器的负载点调节
• 通信基础设施及便携设备

‌4. 内部架构‌

• ‌误差放大器‌：支持Type-2/3补偿，带宽3MHz。
• ‌PWM控制‌：自适应死区时间，防止MOSFET直通。
• ‌保护机制‌：UVLO（2.95V启动阈值）、Power Good（VSENSE<90% Vref时报警）。

‌5. 设计要点‌

• ‌输入滤波‌：需10μF低ESR陶瓷电容（靠近VIN引脚）。
• ‌布局建议‌：分离模拟/功率地，缩短PH引脚至电感路径。
• ‌频率设置‌：通过RT引脚电阻调节（公式：频率=100kΩ×500kHz/R）。

‌6. 性能数据‌

• ‌效率曲线‌：700kHz下负载9A时效率>90%。
• ‌热性能‌：结温-40°C至125°C，需通过PowerPAD散热。

‌7. 封装与订购‌

• 型号：TPS54910PWP（HTSSOP-28），支持卷带包装（PWPR后缀）。
• 环保认证：RoHS兼容，MSL等级2（260°C回流焊）。

‌8. 附加资源‌
提供SWIFT™设计工具和评估模块，加速电源方案开发。
