LM2591HV SIMPLE SWITCHER 电源转换器 150 kHz 1A 降压稳压器数据手册

LM2591HV 系列稳压器是单片集成电路，可提供所有 降压（降压）开关稳压器的有源功能，能够驱动具有 出色的线路和负载调节。这些器件提供 3.3 V 的固定输出电压， 5 V，以及可调输出版本。

该系列开关稳压器与LM2590HV类似，但没有一些 后者的监督和控制功能。
*附件：lm2591hv.pdf

这些稳压器需要最少数量的外部元件，使用简单，并且 包括内部频率补偿、改进的线路和负载规格，以及 固定频率振荡器。

该LM2591HV工作在 150 kHz 的开关频率下，因此允许更小的尺寸 滤波组件比低频开关稳压器所需的组件。适用于 标准 5 引脚封装，具有多种不同的引线弯曲选项和 5 引脚表面贴装 包。

其他特性包括在所有条件下规定的输出电压容差为 ±4% 输入电压和输出负载条件，以及振荡器频率的 ±15%。外部 包括关断功能，典型值为90 μA待机电流。自我保护功能包括 输出开关的两级电流限制和过温关断以完成 故障条件下的保护。

特性

• 3.3V、5V和可调输出版本
• 可调版本输出电压范围：1.2 V
  至 57 V ±4% 最大在线路和负载
  条件下
• 规定的 1A 输出负载电流
• 采用 5 引脚封装
• 输入电压范围高达 60 V
• 150kHz 固定频率内部振荡器
• 开和关控制
• 低功耗待机模式，IQ典型值为 90 μA
• 高效率
• 热关断和限流保护

参数

方框图

‌1. 产品概述‌
LM2591HV是德州仪器（TI）推出的SIMPLE SWITCHER®系列单片降压开关稳压器，具有宽输入电压范围（最高60V）和1A输出电流能力。提供固定输出（3.3V/5V）和可调版本（1.2V-57V），适用于高效降压（Buck）转换、线性稳压预调节及正负电压转换等场景。

‌2. 关键特性‌

• ‌高性能参数‌：
  • 输入电压范围：4.5V至60V
  • 输出精度：±4%（全负载/输入范围）
  • 固定开关频率：150kHz（允许使用小型滤波元件）
  • 效率：典型值76%-82%（取决于型号）
• ‌保护功能‌：
  • 两级电流限制
  • 热关断保护
  • 低功耗待机模式（典型90μA）

‌3. 封装与引脚‌

• ‌封装选项‌：
  • 5引脚DDPAK/TO-263（表贴）
  • 5引脚TO-220（直插）
• ‌引脚功能‌：
  • ‌VIN‌：电源输入（需外接旁路电容）
  • ‌Output‌：内部开关输出
  • ‌Feedback‌：反馈引脚（可调版本需外接电阻分压器）
  • ‌ON/OFF‌：启停控制（高电平关断）

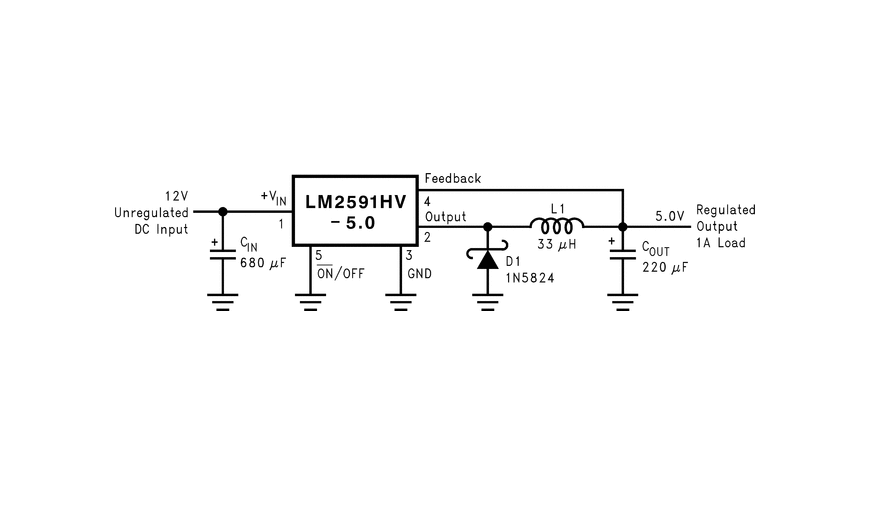

‌4. 典型应用电路‌

• ‌降压转换器设计‌：需配置输入/输出电容、肖特基二极管及电感（推荐值见文档）。
• ‌负压生成电路‌：通过Bootstrapping实现正输入转负输出，需注意输入输出电压总和≤60V。

‌5. 设计注意事项‌

• ‌电感选择‌：需根据负载电流、输入电压计算能量处理能力（详见设计曲线）。
• ‌布局优化‌：缩短高频路径（如开关节点），反馈布线远离电感以减少干扰。
• ‌特殊功能‌：
  • 延迟启动（通过ON/OFF引脚实现）
  • 欠压锁定（需外部分压电路）

‌6. 文档结构‌
包含电气特性、热参数、典型应用图、测试电路及封装机械数据，支持开发者快速完成系统设计。
