正弦波逆变器介绍_正弦波逆变器工作原理

　　正弦波逆变器的使用

　　1）电源选择

　　必须由蓄电池或者汽车点烟器提供电源。根据产品的不同可选择12V、24V、48V。

　　UPS电源（UninterruptedPowerSupply不间断电源）是为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS可给负载继续提供一段时间供电，保证负载正常运转使用，此系列UPS采用带输出隔离变压器的高频双变换结构和先进的全数字控制技术，输出稳定、洁净、不间断具备完备的网络管理功能，一般UPS电源有1000w-20000w规格。

　　2）连接逆变器到电源

　　关掉逆变器和所有装置的开关于“OFF”状态

　　A：电池供电：把电池的负极连接到逆变器的黑色接端子（-），电池的正极连接到逆变器的红色接线端子（+）。

　　B：汽车点烟器供电：点烟器的专用连线按照红线对逆变器红端子，黑线对逆变器黑端子连接好后，把点烟器的插头插到汽车点烟器即可。

　　3）连接逆变器到用电器

　　确保负载电源是逆变器的标称电源，并且启动电流不能超过逆变器的峰值容量。连接完逆变器和用电电器后，打开逆变器和用电器。



　　正弦波逆变器产品性能

　　1）纯正弦波输出，适用于电视机、电冰箱、电磁炉、电风扇。

　　2）微波炉、空调等家用设备使用# 微电脑（CPU）控制技术，性能优越。

　　3）超宽输入电压范围、高精度输出、全自动稳压。

　　4）内置过载、短路、过压、欠压、过温等保护功能，可靠性高。

　　5）简洁明了的 LED显示，可升级到全面的数字化 LCD 显示，方便观察机器状态。

　　6）供电时间可根据不同要求任意配置。

　　7）采用阀控式免维护铅酸电池，智能型电池管理，过充，过放电保护，延长电池使用寿命。

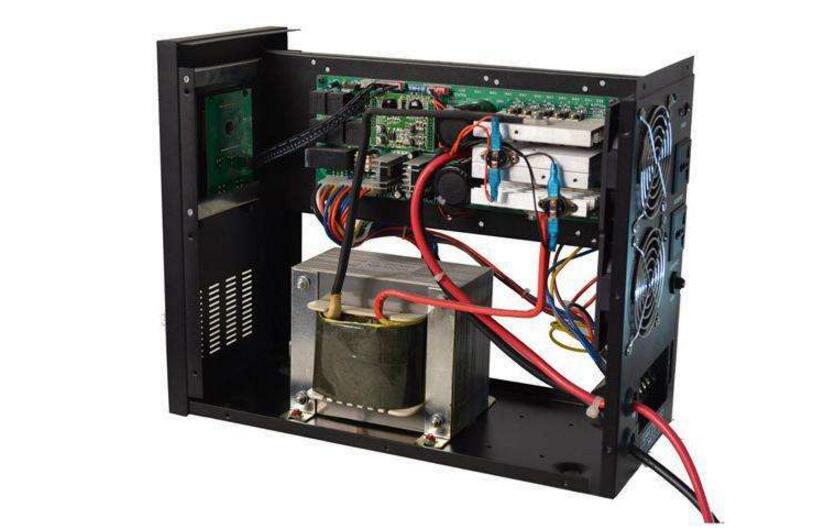

　　正弦波逆变器结构

　　1.前级驱动板

　　主要由三个小部分组成，即：辅助电源部分、PWM驱动、保护部分；

　　2.后级驱动板

　　主要由三个部分组成，即：SPWM信号的产生（单片机完成）部分、硬件RC死区时间设置部分、IR2110的驱动部分；

　　3.功率主板

　　主要由四个部分组成，即：前级升压及整流滤波

　　后级H全桥正弦变换部分、稳压反馈部分、LC滤波部分

　　防反接保护：输入正负极接反后保护电路不工作，防止炸机

　　升压：将输入低压直流电压（通常12V/24V）升压至三百多伏，因为输入电路比较大，通常使用推挽架构；升压输出必须大于正弦波峰值电压，例如输出正弦波电压220V，则升压输出必须大于220*1.414=311.08，一般需要在重载下稳定运行时，需要留有一定的余量，在220V交流输出时，建议输出升压为330V-450V

　　整流滤波：将升压后的电压整流滤波成平滑的直流电

　　SPWM控制器：输出4路共地的正弦脉宽调制信号，再由IR2110配合自举电路提供给H桥驱动4颗MOS

　　H桥：配合LC滤波器件将310V直流转换为近视正弦波

　　正弦波逆变器工作原理

　　直流电压分两路 一给前级IC供电产生一个KHZ级的控制信号 一路到前级功率管 由控制信号推动功率管不断开关使高频变压器初级产生低压的高频交流电（此时的交流电虽然电压低，但是频率相当高，目的就是为了能让变压器后级产生一个高的电压，前级的频率和后级输出的电压成正比，当然也要在功率管所能承受的频率范围） 通过高频变压器输出高频交流电再经过快速恢复二极管全桥整流输出一个高频的几百V直流电到后级功率管 然后再由后级IC产生50HZ左右的控制信号来控制后级的功率管工作然后输出220V50HZ的交流电。

　　当然一个完整的逆变器还需要一些保护电路 比如过载保护 温度保护 高低输入电压保护 和滤波电路 高频电路里的滤波也相当重要 应为高频容易产生一些干扰和寄生耦合 所以需要滤波电路来滤除这些因素的影响来增加电路的稳定性

　　正弦波逆变器安装方法

　　1）打开包装箱，检查附件是否齐备（一条交流输入线和一本说明书）；

　　2）选择通风、清洁的安装环境；

　　3）确认直流电源输出电压和（或）蓄电池的电压与逆变器要求的直流输入电压相符合；

　　4）确认电源的正负极性，高电位为正，低电位为负；

　　5）将正极接到逆变器的正极接线柱上（标有“+”），负极接到负极接线柱上（标有 “-”）。确保连接可靠；

　　6）从附件袋中取出交输入线，将其中的一端插入机箱上标有“AC IN”的插座中，将另一端插入市电插座中；

　　7）将负载输入线连接在逆变器的输出插座（标有“AC OUT”）上。
