LM2594HV SIMPLE SWITCHER 电源转换器 150 kHz 0.5A 降压稳压器数据手册

LM2594xx 系列稳压器是单片集成电路，为降压开关稳压器提供所有有源功能，能够驱动 0.5A 负载，并具有出色的线路和负载调节功能。这些器件提供 3.3 V、5 V、12 V 的固定输出电压和可调输出版本，并采用 8 引脚 PDIP 和 8 引脚表面贴装 SOIC 封装。

这些稳压器需要最少数量的外部元件，使用简单，具有内部频率补偿、固定频率振荡器以及改进的线路和负载调节规范。
*附件：lm2594hv.pdf

新产品 LMR36506 降低了 BOM 成本、提高了效率、更小的解决方案尺寸，并具有许多其他功能。

标准系列电感器（通孔型和表面贴装型）可从多家不同制造商处获得，并针对 LM2594xx 系列进行了优化。该特性大大简化了开关模式电源的设计。

其他特性包括在输入电压和输出负载条件下确保输出电压容差±4%，振荡器频率容差±15%。包括外部关断功能，典型值为85 μA待机电流。自我保护功能包括输出开关的两级降频电流限制和过温关断，可在故障条件下提供全面保护。

该LM2594HV适用于需要高达 60 V 输入电压的应用。

特性

• 3.3V、5V、12V和可调输出版本
• 可调版本输出电压范围：1.2 V 至 37 V（HV 版本为 57 V），在线路和负载条件下最大 ±4%
• 采用 8 引脚表面贴装 SOIC 和 8 引脚 PDIP 封装
• 确保 0.5A 输出电流
• 输入电压范围高达 60 V
• 仅需要四个外部组件
• 150kHz 固定频率内部振荡器
• TTL 关断能力
• 低功耗待机模式，I Q 典型值 85 μA
• 高效率
• 使用现成的标准电感器
• 热关断和限流保护

参数

方框图

‌1. 产品概述‌
LM2594/LM2594HV是德州仪器（TI）推出的SIMPLE SWITCHER®系列单片降压（Buck）开关稳压器，具有以下核心特性：

• ‌输入电压范围‌：
  • LM2594：4.5V至40V
  • LM2594HV（高压版本）：4.5V至60V
• ‌输出能力‌：
  • 固定输出电压版本：3.3V、5V、12V
  • 可调版本：1.2V至37V（LM2594HV可达57V）
  • 最大输出电流：0.5A
• ‌封装‌：8引脚SOIC和PDIP，支持表面贴装和通孔安装。

‌2. 关键特性‌

• ‌高效率‌：典型效率达80%-88%（取决于输入/输出电压组合）。
• ‌简化设计‌：仅需4个外部元件（电感、二极管、输入/输出电容）。
• ‌保护功能‌：
  • 热关断
  • 电流限制（两级频率降低机制）
• ‌低功耗‌：待机模式静态电流典型值85μA。
• ‌频率‌：固定150kHz开关频率，降低噪声敏感性。

‌3. 典型应用‌

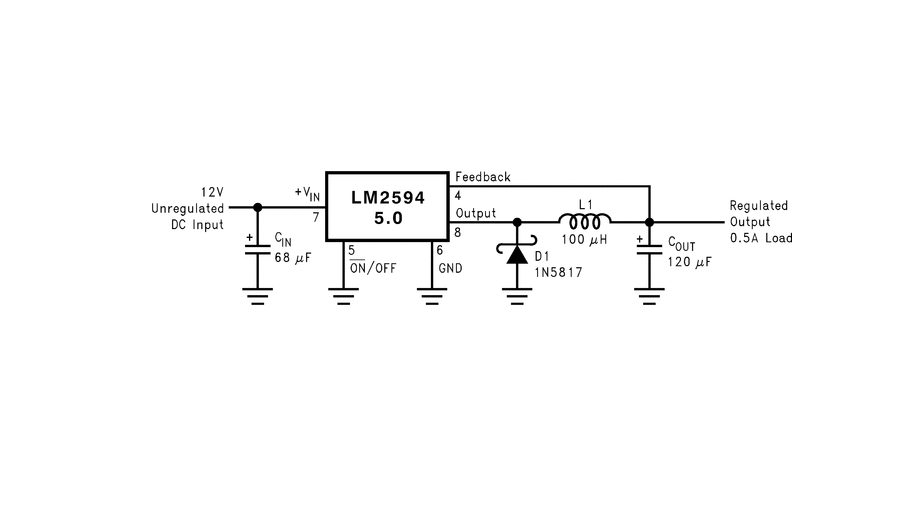

• ‌降压稳压器‌：高效转换高输入电压至低压输出。
• ‌预稳压器‌：为线性稳压器提供稳定输入。
• ‌正负电压转换器‌：通过特定电路配置实现负压输出。

‌4. 设计要点‌

• ‌电感选择‌：需根据负载电流和输入电压选择（100μH至330μH），推荐封闭磁芯结构以减少EMI。
• ‌电容要求‌：
  • ‌输入电容‌：低ESR电解或钽电容，RMS电流需≥1/2负载电流。
  • ‌输出电容‌：低ESR至关重要，推荐固态钽或低ESR电解电容（82μF至220μF）。
• ‌二极管‌：必须使用快速恢复或肖特基二极管（如1N5819），反向电压≥1.25倍最大输入电压。

‌5. 布局与热管理‌

• ‌PCB布局‌：
  • 缩短高频路径（开关引脚、二极管、电感）的走线长度。
  • 避免开环电感磁场干扰反馈电路。
• ‌散热‌：通过大面积铜箔散热，PDIP封装热阻95°C/W（SOIC为150°C/W）。
