LM2679系列 SIMPLE SWITCHER® 8V至40V、5A降压型DC/DC开关稳压器，具有可调电流限制数据手册

LM2679 系列稳压器是单片集成电路，可提供所有 能够驱动高达 5A 负载的降压 （降压） 开关稳压器的有源功能 具有优异的线路和负载调节特性。获得高效率（>90%） 通过使用低导通电阻 DMOS 电源开关。该系列由固定输出组成 电压为 3.3 V、5 V 和 12 V，并提供可调输出版本。

SIMPLE SWITCHER 概念提供 使用最少数量的外部组件进行完整设计。高固定频率 振荡器 （260 kHz） 允许使用物理尺寸较小的组件。标准系列 多家制造商提供与 LM2679 一起使用的电感器，以大大简化 设计过程。
*附件：lm2679.pdf

其他功能包括能够将上电时的输入浪涌电流降低 添加一个软启动定时电容器以逐渐打开稳压器。LM2679 系列还具有 内置热关断和电阻可编程电流限制功率MOSFET开关 在故障条件下保护设备和负载电路。输出电压指定为 ±2% 的公差。时钟频率控制在±11%的容差范围内。

特性

• 效率高达 92%
• 使用现成
  的外部元件进行简单易用的设计
• 电阻器可编程峰值电流限制
  范围为 3 A 至 7 A
• 120mΩ DMOS 输出开关
• 3.3V、5V、12V固定输出和可调
  （1.2V至37V）版本
• 在全线
  路和负载条件下，最大输出容差为 ±2%
• 宽输入电压范围：8 V 至 40 V
• 260kHz 固定频率内部振荡器
• 软启动功能
• –40 至 125°C 工作结温
  范围
  参数

  方框图

‌1. 产品概述‌
LM2679是德州仪器（TI）推出的SIMPLE SWITCHER®系列5A降压稳压器，具有高效率（最高92%）、宽输入电压范围（8V至40V）及可调电流限制（3A至7A）特性。提供固定输出（3.3V/5V/12V）和可调输出（1.2V至37V）版本，输出精度±2%。

‌2. 关键特性‌

• ‌高效率‌：采用120mΩ DMOS输出开关，效率高达92%。
• ‌灵活配置‌：支持电阻编程峰值电流限制，内置软启动功能。
• ‌工作环境‌：-40°C至125°C结温范围，260kHz固定频率振荡器。
• ‌封装选项‌：TO-263（7引脚）、TO-220（7引脚）、VSON（14引脚）。

‌3. 典型应用‌

• 高效降压开关电源
• 线性稳压器的预调节器
• 电池充电器

‌4. 设计要点‌

• ‌电感选择‌：需根据输入电压和负载电流通过诺模图确定（如15μH对应5A负载）。
• ‌输出电容‌：低ESR电容（如多并联钽电容）以减小纹波，确保稳定性。
• ‌输入电容‌：需满足RMS电流≥1/2负载电流，电压≥1.3倍最大输入电压。
• ‌二极管‌：推荐5A以上肖特基二极管（如MBR745）。
• ‌布局优化‌：缩短高频电流回路，减小寄生电感。

‌5. 可调输出设计‌
通过外部电阻R1/R2设置电压：
VOUT = VFB × (1 + R2/R1)，其中VFB=1.21V。
例：R1=1kΩ，R2=11.3kΩ时输出14.88V。

‌6. 保护功能‌

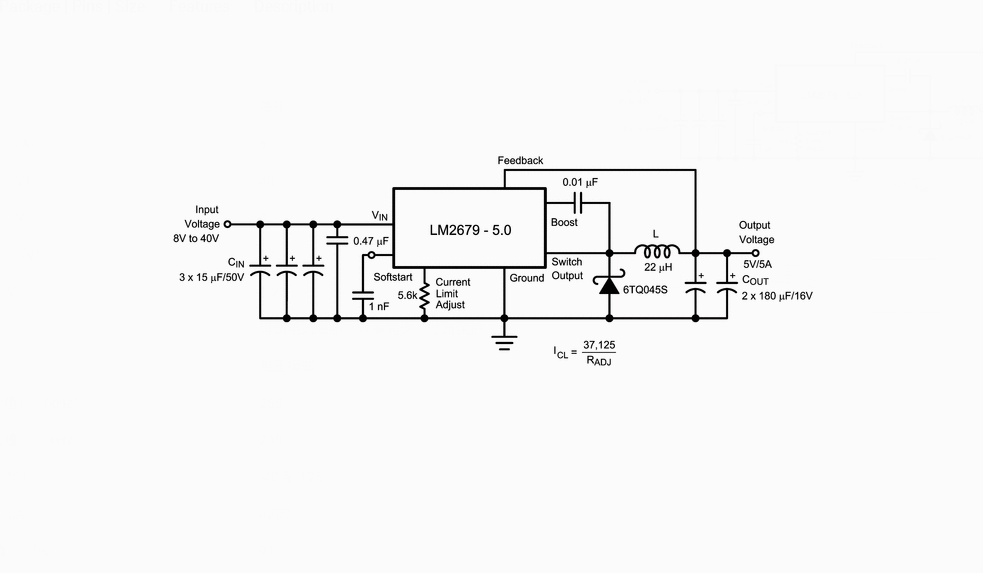

• 可编程电流限制：ICL = 37,125/RADJ（如RADJ=5.6kΩ时限流6.3A）。
• 热关断及频率折返保护。

‌7. 文档支持‌
包含详细电气特性、典型应用电路、布局指南（AN-1229）及封装信息（如VSON的DAP需接地）。
