超声波探伤仪的程检定方法



JJG 746-2024《超声探伤仪检定规程》严谨的界定了A型显示脉冲式超声探伤仪（含数字式超声波探伤仪）的首次检定、后续检定及使用中校验的适用范围。



相较于JJG 746-2004版，2024版规程在技术上发生了显著的变化，为超声探伤仪的检定提供了更为严格和精确的标准。举例来说，新版规程更新了动态范围检定项目的计量性能要求和检测方法，这是因为在超声探伤仪的实际应用中，动态范围对于准确检测不同幅度的信号至关重要。新的要求和方法不仅提高了检测精度，还能更全面地评估仪器在这一关键性能方面的表现。





检定系统的主要组成部分及核心部分技术参数：

1)信号发生器： 包含猝发音功能，频率范围覆盖 20 kHz～30 MHz，总失真不大于 0.3 %；在检定期间内的幅值稳定性优于±0.05 dB；电压幅度误差不超过±1%；正弦波幅度平坦度优于±0.2 dB；频率准确度优于 5×10-4 ；输出阻抗 50Ω，电压幅度在 0-5 Vpp 范围内可调。

2)标准衰减器：在 DC～30 MHz 频率范围，总衰减范围不小于 101 dB，至少应有10dB、1dB 和 0.1dB 三种衰减分档形式；衰减最大示值误差为±（0.5%A + 0.02）dB，其中 A 为衰减量。

3)高压固定衰减器：可耐受不小于 1000 V 的发射脉冲电压，总衰减范围不小于 40dB。

4)示波器：带宽不小于 200 MHz；在 20 kHz～30 MHz 频率范围，幅度测量不确定度优于 3%（k=2），时间测量不确定度优于 0.2%（k=2）；输入阻抗含 50Ω和1MΩ两种模式，耦合方式含 DC 和 AC 两种模式。

5)无感电阻：50 Ω 和 75 Ω，最大允许误差为±1.0 %。

6)温度计：在检定环境条件内，温度示值的最大允许误差为±0.3℃。

7) 湿度计：在检定环境条件内，相对湿度示值的最大允许误差为±4 %。

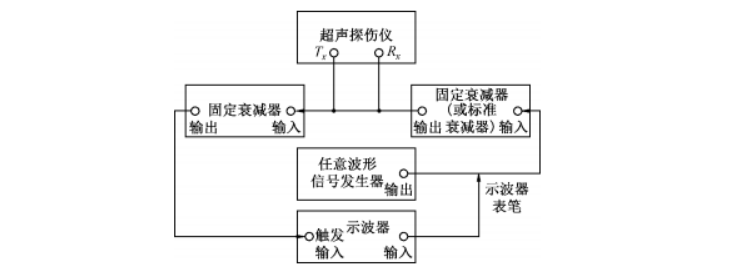

图 测量发射电压后盲区仪器配置



可以看到，在超声波探伤仪检定中，最关键的器件就是高压固定衰减器。

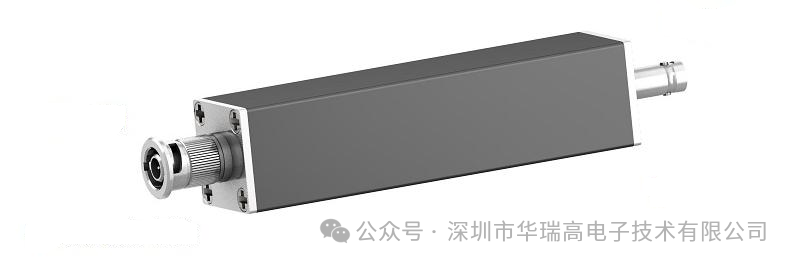

产品参数：

频      率：DC-500MHz；

输入功率：5W；

输入阻抗：50Ω；

衰 减  量：45dB±1dB

耐      压：＞1000V
