TPS55065-Q1 1.5V 至 40V、500mA 降压-升压转换器，具有 5V 固定输出电压数据手册

该TPS55065是一款开关模式稳压器，集成了用于电压模式的开关 控制。借助外部元件（LC 组合），该器件将输出调节至 5 V ±3%，适用于宽输入电压范围。

TPS55065器件提供复位功能，用于检测和指示 5V 输出 导轨超出指定的公差。此复位延迟可通过外部 REST终端上的定时电容器。此外，警报 （A 外 ）功能 当输入电源轨 V 时激活司机低于预缩放的 指定值（由 A在终端）。
*附件：tps55065-q1.pdf

TPS55065器件具有调频方案，可最大限度地降低EMI。时钟 调制器允许调制开关频率以减少干扰能量 频带。

5Vg 输出是开关 5V 稳压输出，内部电流限制为 防止在电源线上为容性负载供电时断言RESET。这个函数是 由5Vg_ENABLE终端控制。如果该输出（5Vg 输出）接地短路， 输出通过在斩波模式下运行进行自我保护。然而，这确实增加了产量 V 上的纹波电压外在此故障情况下。

特性

• AEC-Q100 认证，结果如下
  • 器件温度等级 1：–40°C 至
    +125°C 环境工作温度
    范围
  • 设备 HBM ESD 分类 1B 级
  • 设备 CDM ESD 分类级别 C4B
• 开关模式稳压器
  • 5 V ±2%，正常模式
  • 5 V ±3%，低功耗或分频模式
• 开关频率，440 kHz（典型值）
• 输入工作范围，1.5 V至40 V，（V 司机 )
  • 500mA 负载电流能力
  • 200mA 负载电流能力，低至 2V输入 （V 司机 )
  • 120mA 负载电流能力，低至1.5V 输入 （V 司机 )
• 启用功能
• 低功耗工作模式
• 5Vg
  开关5V稳压输出，带电流限制
• 可编程压摆率和频率
  调制，可考虑EMI
• 复位功能，具有去毛刺定时器和
  可编程延迟
• 欠压检测和
  指示报警功能
• 热增强型封装，实现高效的热
  管理
  参数

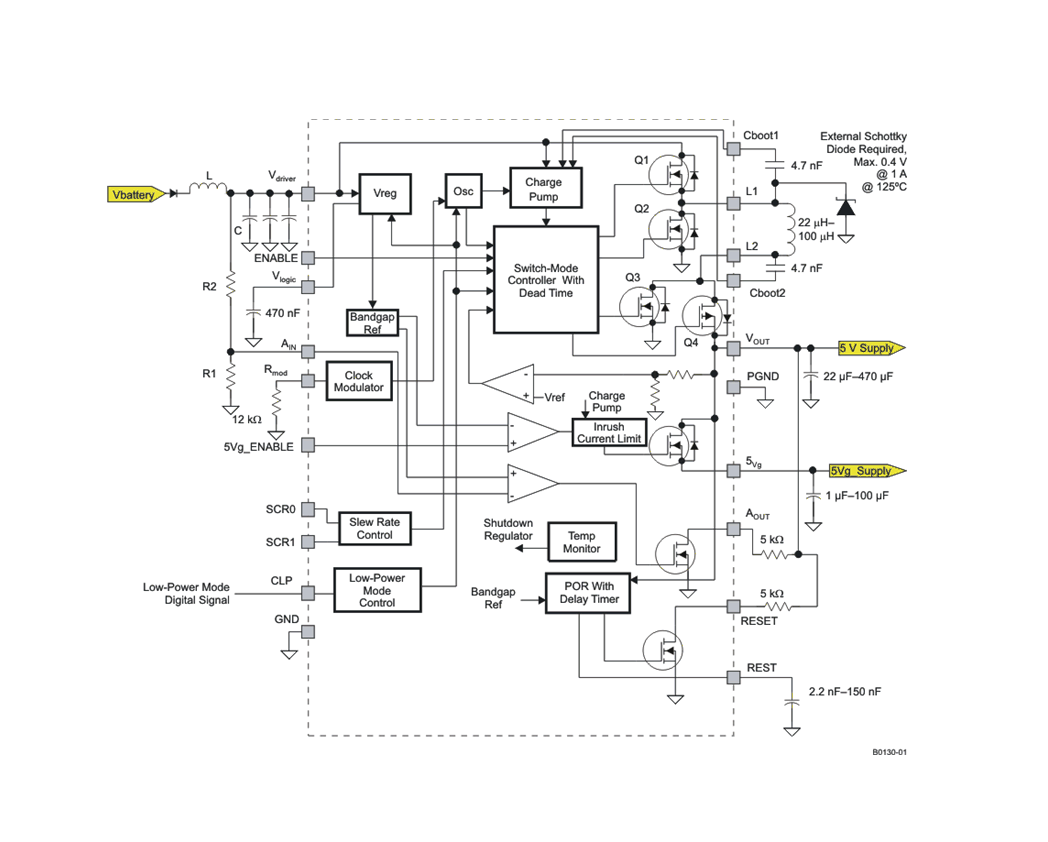

  方框图


‌1. 产品概述‌
TPS55065-Q1是一款汽车级认证的开关模式稳压器，集成Buck/Boost拓扑结构，适用于宽输入电压范围（1.5V至40V），输出5V±3%稳压。主要面向汽车信息娱乐系统、工业电源及服务器应用，具有高效率和低EMI特性。

‌2. 关键特性‌

• ‌汽车认证‌：符合AEC-Q100 Grade 1标准（-40°C至125°C）。
• ‌宽输入范围‌：支持1.5V至40V输入，输出电流能力达500mA（2V输入时200mA，1.5V时120mA）。
• ‌功能集成‌：
  • 可编程复位延迟（通过外部电容设置）。
  • 输入欠压报警（AIN引脚监测）。
  • 频率调制（440kHz典型，可调至330kHz-550kHz）降低EMI。
  • 可调开关斜率控制（SCR0/SCR1引脚配置）。
• ‌保护机制‌：过温保护、短路保护、软启动功能。

‌3. 工作原理‌

• ‌Buck/Boost自动切换‌：输入电压>5.8V时运行Buck模式，<5V时切换至Boost模式，过渡窗口（5V-5.8V）负载依赖。
• ‌低功耗模式‌：通过CLP引脚手动启用，减少静态电流（典型3.55mA）。
• ‌5Vg开关输出‌：内置电流限制，防止复位误触发。

‌4. 典型应用电路‌

• ‌外部元件要求‌：
  • 电感：20μH至100μH（推荐33μH）。
  • 输入/输出电容：低ESR铝/钽电容（输出22μF-470μF）。
  • 复位延迟电容：2.2nF-150nF（对应2.2ms-150ms延迟）。
• ‌布局建议‌：缩短高电流路径，多层PCB优先使用地平面分隔信号与电源层。

‌5. 封装与热管理‌

• ‌HTSSOP-20封装‌（6.5mm×4.4mm），带裸露焊盘增强散热。
• 热阻θJA为37.9°C/W，需通过PCB铜箔或散热器优化热性能。

‌6. 设计注意事项‌

• ‌EMI优化‌：频率调制（Rmod=12kΩ时28kHz）和斜率控制可降低传导干扰。
• ‌效率影响‌：开关斜率设置（SCR0/SCR1）影响效率，如SCR=11时效率最高（11V输入下85%）。

‌7. 文档支持‌

• 包含详细引脚功能、电气特性（如复位阈值4.65V）、时序图及典型效率曲线。
• 参考设计文件（SLMA002）提供散热布局指南。
