LM3668系列 1A、高效双模单电感降压-升压DC/DC转换器数据手册

LM3668 是一款同步降压-升压 DC-DC 转换器 针对锂离子电池的低压电路供电进行了优化 和输入电压轨之间的 2.5 V 和 5.5 V。它具有 能够在输出电压范围内支持高达 1A 的输出电流。LM3668 通过以下方式在整个输入电压范围内调节输出电压 根据输入电压在降压或升压模式之间自动切换。
*附件：lm3668.pdf

LM3668 具有 2 个 N 沟道 MOSFET 和 2 个 P 沟道 MOSFET 布置在拓扑结构中，通过降压和升压提供连续工作 作模式。有一个 MODE 引脚允许用户在智能 自动PFM-PWM模式作和强制PWM作。在PWM模式下，固定频率2.2 使用MHz（典型值）。PWM 模式驱动高达 1 A 的负载。迟滞 PFM 模式可延长电池寿命 通过在系统待机期间将轻负载下的静态电流降低到45 μA（典型值）。 内部同步整流提供高效率。在关断模式下（EN引脚拉低）， 器件关闭并将电池消耗降低至 0.01 μA（典型值）。

2.2 MHz（典型值）的高开关频率允许使用微型表面贴装 组件包括一个 2.2 μH 电感器、一个 10 μF 输入电容器和一个 22 μF 输出 电容器。

特性

• 45μA典型静态电流
• 对于 2.8V-3.3V 和 3V-3.4V 版本：
  • 1A 最大负载电流 V 在 = 2.8 V 至 5.5 V
  • 800mA 最大负载电流 V 在 = 2.7 伏
  • 600mA 最大负载电流 （V 在 = 2.5 伏
• 用于 4.5 V-5 V
  • 1A 最大负载电流 V 在 = 3.9 V 至 5.5 V
  • 800mA 最大负载电流 V 在 = 3.4 V 至 3.8 V
  • V 的最大负载电流为 700 mA 在 = 3 V 至 3.3 V
  • 600mA 最大负载电流 （V 在 = 2.7 V 至 2.9 V
• 2.2MHz PWM固定开关频率
  （典型值）
• 自动 PFM-PWM 模式或强制 PWM
  模式
• 宽输入电压范围：2.5 V 至 5.5 V
• 内部同步整流，实现高
  效率
• 内部软启动：V后最大启动时间为600 μs在安定
• 0.01μA典型关断电流
• 电流过载和热关断
  保护
• 频率同步引脚：1.6 MHz至2.7 MHz

参数

方框图

‌1. 核心特性‌

• ‌高效转换‌：支持45µA典型静态电流，2.2 MHz固定PWM开关频率，自动或强制PWM/PFM模式切换。
• ‌宽输入范围‌：2.5 V至5.5 V输入电压，适用于锂离子电池等电源场景。
• ‌高负载能力‌：
  • 2.8 V-3.3 V版本：1 A（VIN=2.8 V-5.5 V）、800 mA（VIN=2.7 V）、600 mA（VIN=2.5 V）。
  • 4.5 V-5 V版本：1 A（VIN=3.9 V-5.5 V）、700 mA（VIN=3 V-3.3 V）。
• ‌保护功能‌：过流、热关断、欠压及短路保护。

‌2. 应用领域‌

• 手机外设、MP3播放器、PDA、便携式硬盘驱动器、WiMax调制解调器等低电压供电场景。

‌3. 工作原理‌

• ‌双模式切换‌：根据输入电压自动选择降压（Buck）或升压（Boost）模式，通过内部MOSFET拓扑实现无缝过渡。
• ‌同步整流‌：集成N沟道和P沟道MOSFET，提升效率。
• ‌控制模式‌：
  • ‌PWM模式‌：固定频率，适用于中高负载（>80 mA）。
  • ‌PFM模式‌：轻载时降低开关频率，静态电流低至45 µA。

‌4. 关键参数‌

• ‌效率‌：典型效率90%以上（如VOUT=3.3 V时，VIN=3.6 V效率达90%）。
• ‌封装‌：12引脚WSON（3 mm × 3 mm），热阻47.3°C/W。
• ‌引脚功能‌：包括VOUT（输出）、EN（使能）、MODE/SYNC（模式/同步时钟输入）等。

‌5. 设计要点‌

• ‌电感选择‌：推荐2.2 µH饱和电流≥2.05 A的屏蔽电感（如Coilcraft LPS4012-222L）。
• ‌电容配置‌：输入10 µF、输出22 µF陶瓷电容（X7R/X5R类型），需注意直流偏压特性。
• ‌布局建议‌：缩短功率路径，分离信号地与功率地，优先使用星型接地。

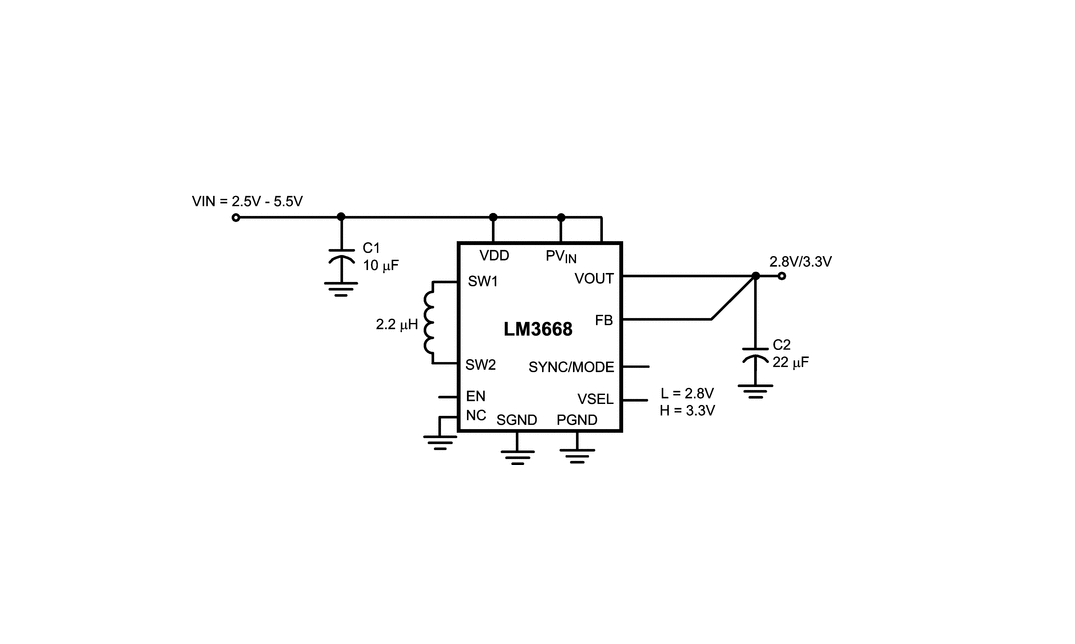

‌6. 典型电路‌

• 输入2.5 V-5.5 V，通过2.2 µH电感和22 µF输出电容实现稳定输出（如3.3 V）。

‌7. 修订历史‌

• 最新版本（Rev. O）更新了热阻数据（RθJA从34°C/W调整为47.3°C/W）和封装信息。

‌8. 文档支持‌

• 包含详细电气特性、典型曲线（如效率、瞬态响应）、引脚定义及订购型号（如LM3668SD-2833/NOPB对应2.8 V/3.3 V输出）。
