LM2771系列 低纹波250mA开关电容降压DC/DC转换器数据手册

LM2771 是一款开关电容器降压稳压器，无需使用电感器即可产生 1.5V 输出。它能够提供高达 250mA 的负载。LM2771 的输入电压为 2.7V 至 5.5V，仅需要 3 个低成本陶瓷电容器。

LM2771 使用稳压 0.5 倍电荷泵，功率转换效率几乎是 LDO 的两倍。预稳压的1.1MHz固定频率开关在输入和输出上实现了非常低的纹波和噪声。当输出电流较低（典型值<30mA）时，该器件会自动切换到低纹波PFM调节模式，以在整个负载范围内保持高效率。当输入电压低于3.5V （典型值）时，电荷泵进入通过模式，其效率与LDO相似。
*附件：lm2771.pdf

特性

• 低噪声固定频率作
• 1.5V 输出电压
• 锂离子 （3.6V） 至 1.5V，效率为 81%
• 1.7% 输出电压精度
• 极低输出纹波：8mV @ 250mA
• 输出电流高达 250mA
• 2.7V至5.5V输入范围
• 关断使负载与V断开在
• 1.1MHz开关频率
• 没有电感器...小解决方案尺寸
• 电流限制和热保护
• WSON-10 封装（3mm × 3mm × 0.8mm）

参数

方框图

‌1. 核心功能与特性‌

• ‌器件型号‌：LM2771，德州仪器（TI）推出的无电感开关电容降压稳压器，输出固定1.5V电压，最大负载电流250mA。
• ‌关键特性‌：
  • 输入电压范围2.7V至5.5V，效率高达81%（Li-Ion输入时）。
  • 低输出纹波（8mV@250mA），1.1MHz固定开关频率。
  • 集成软启动、热关断（150°C触发）和电流限制（500mA）保护功能。
  • 小尺寸WSON-10封装（3mm×3mm×0.8mm），仅需3个外部陶瓷电容。

‌2. 工作原理‌

• ‌开关电容架构‌：通过两相电荷泵（充电/放电阶段）实现电压转换，输入电压>3.5V时增益为0.5，<3.5V时进入直通模式（效率类似LDO）。
• ‌双模式调节‌：
  • ‌固定频率模式‌（负载>30mA）：预调节技术降低纹波。
  • ‌PFM模式‌（轻载）：间歇性切换以维持高效率。

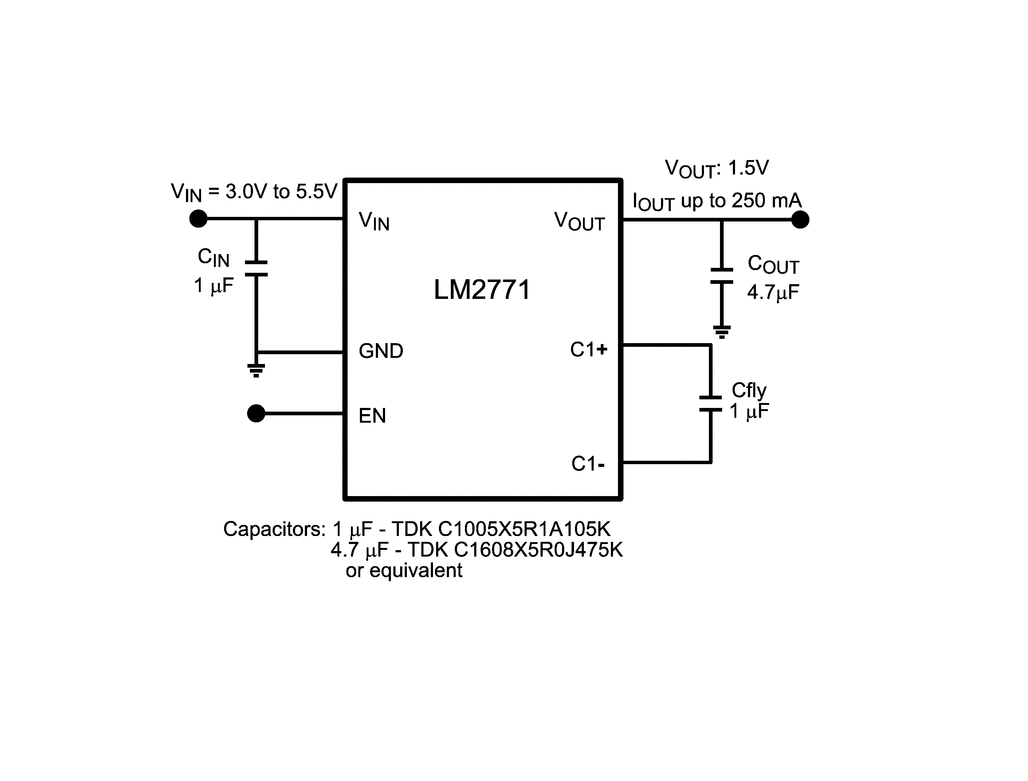

‌3. 典型应用电路‌

• ‌外部元件‌：输入电容（CIN=1μF）、飞跨电容（C1=1μF）、输出电容（COUT=4.7μF），推荐低ESR陶瓷电容（如TDK C1005X5R系列）。
• ‌典型效率‌：对比LDO，效率显著提升（见图2曲线）。

‌4. 设计注意事项‌

• ‌电容选择‌：
  • 避免使用Y5V/Z5U材质电容（容值随温度变化大），优先选用X7R/X5R。
  • 输出电容容值直接影响纹波（4.7μF时纹波8mV）。
• ‌布局建议‌：电容尽量靠近芯片，短宽走线降低寄生参数，加强GND连接。

‌5. 性能数据‌

• ‌电气参数‌：输出电压精度±1.7%（全温范围），静态电流50μA，关断电流0.5μA。
• ‌典型配置性能‌：CIN=1μF/COUT=4.7μF时，输入纹波45mV，输出纹波8mV（VIN=3.6V）。

‌6. 应用场景‌

• 便携设备（手机、PDA）、DSP/存储器供电、微型处理器电源等需高效小尺寸方案的场景。
