Texas Instruments DAC81404EVM评估模块数据手册

Texas Instruments DAC81404EVM评估模块设计用于评估DAC81404 DAC。DAC81404是引脚兼容系列的四通道、缓冲高压输出数模转换器（dac），集成了2.5V内部基准。DAC81404具有单调性，可提供小于1LSB的出色线性度。

数据手册：*附件：Texas Instruments DAC81404EVM评估模块数据手册.pdf

TI DAC81404EVM评估模块提供便于原型设计实施的原型空间，为所有标准实验室设备提供多个接入点，并兼容所有智能DAC EVM。

特性

• 可配置电路，用于评估DAC
• 支持板载VDD 和IOV DD （1.8V或3.3V）
• 触发器输出可用于同步测量
• FT4232，用于使用DAC814xxEVM GUI轻松写入DAC
• 可提供外部SPI连接

应用

• 半导体测试
• 实验室和现场仪表
• 模拟输出模块
• 数据采集
• LCD测试
• 伺服驱动控制模块

功能框图

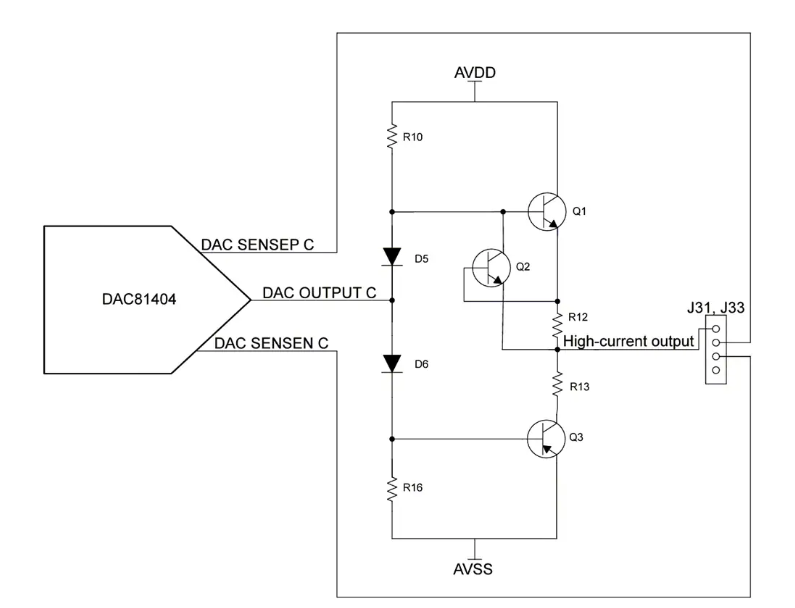

大电流输出级示意图
