TPS60203 稳压 3.3V 50mA、低纹波电荷泵，带电源良好指示灯数据手册

TPS6020x 升压稳压电荷泵可±从 1.8V至3.6V输入电压。这些器件通常由两个碱性、镍镉或镍氢供电 电池单元，并可在最低电源电压 1.6 V. TPS60200 和 TPS60201 的连续输出电流至少为 100 mA，50 mA 用于TPS60202和TPS60203，全部来自 2V 输入。只需四个外部电容器即可 构建一个完整的低纹波DC/DC转换器。两个单端的推挽式作模式 电荷泵确保电流连续传输到电流时的低输出电压纹波 输出。
*附件：tps60203.pdf

特性

• 稳压3.3V输出电压，1.8V至3.6V
  输入电压输出电流高达
  100mA
• 通过推挽式拓扑实现小于 5 mV （PP） 的输出电压
  纹波
• 集成低电量和电源良好检测器
• 开关频率可与
  外部时钟信号同步
• 以高达 90% 的效率
  和 35μA 的静态电源电流延长电池使用时间
• 可靠的系统关断，因为设备禁用时输出
  电容器会放电
• 由于不使用电感器，因此易于设计、低成本、低 EMI
  电源
• 0.05μA 关断电流，电池在关断模式下与负载
  隔离
• 采用超小型 10 引脚
  MSOP 的紧凑型转换器解决方案，仅需四个外部电容器
  参数

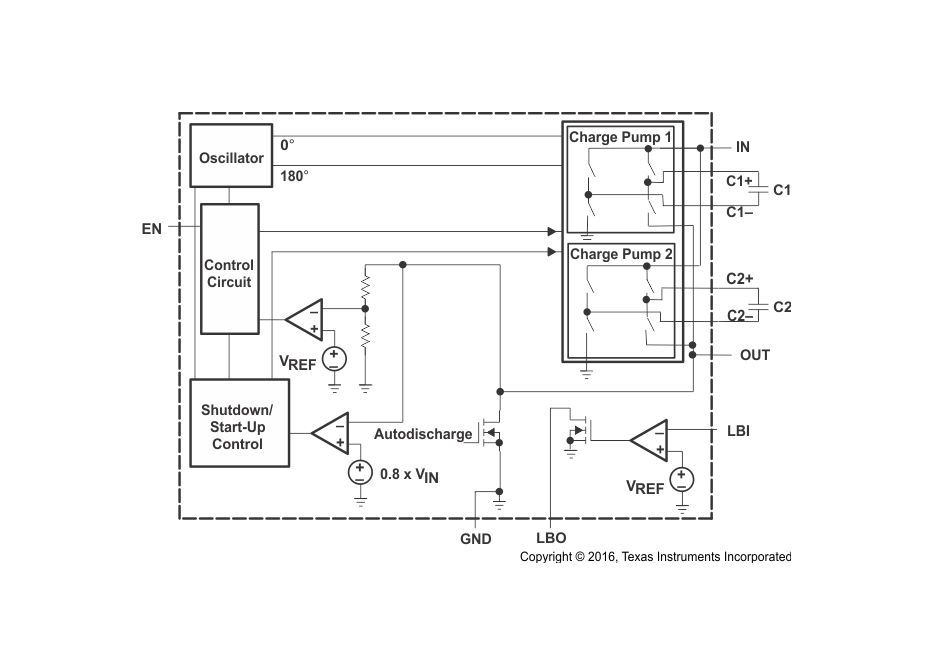

方框图

‌1. 产品概述‌
TPS6020x系列是德州仪器（TI）推出的高效、低纹波电荷泵DC/DC转换器，提供稳定的3.3V输出，输入电压范围为1.8V至3.6V。该系列包含四种型号（TPS60200/01/02/03），支持最大100mA（TPS60200/01）或50mA（TPS60202/03）输出电流，适用于电池供电的便携式设备。

‌2. 核心特性‌

• ‌高效低纹波‌：采用推挽拓扑结构，输出纹波低于5mV（峰峰值），效率高达90%。
• ‌集成功能‌：
  • 低电量检测器（LBI/LBO，仅TPS60200/02）
  • 电源良好检测器（PG，仅TPS60201/03）
  • 同步外部时钟功能（400kHz最大频率）
• ‌低功耗‌：静态电流35μA，关断电流0.05μA。
• ‌简化设计‌：仅需4个外部电容（无电感），采用10引脚MSOP封装（3mm×3mm）。

‌3. 典型应用场景‌

• 便携式音频设备（如MP3播放器）
• 两节电池升压至3.3V系统
• 医疗设备（如血糖仪）
• PDA、无线电话及手持仪器

‌4. 关键参数‌

• ‌输入电压‌：1.6V（最低启动）至3.6V
• ‌输出电压‌：3.3V±4%（负载电流≤100mA）
• ‌工作温度‌：-40°C至85°C
• ‌保护功能‌：短路保护、自动输出放电（关断时）

‌5. 设计要点‌

• ‌电容选型‌：推荐使用X7R/X5R材质陶瓷电容，飞跨电容（C1/C2）典型值为1μF（100mA负载）。
• ‌布局建议‌：高瞬态电流需紧凑布局，优先参考EVM评估模块（TPS60200EVM-145）。
• ‌热管理‌：最大功耗390mW（3.6V输入/100mA输出），需注意散热设计。

‌6. 型号差异‌

型号	输出电流	检测功能
TPS60200	100mA	低电量检测
TPS60201	100mA	电源良好检测
TPS60202	50mA	低电量检测
TPS60203	50mA	电源良好检测

‌7. 文档结构‌

• ‌功能框图‌：详细描述推挽模式工作原理及控制逻辑。
• ‌电气特性表‌：涵盖绝对最大额定值、ESD等级及典型性能曲线。
• ‌应用示例‌：提供低电量警告、电源良好信号等典型电路图。

‌8. 附加资源‌

• 评估模块（TPS60200EVM-145）
• 社区支持（TI E2E论坛）
• 封装信息（10引脚MSOP，DGS封装）

该文档为设计人员提供了从选型到布局的完整指导，适用于空间受限、低噪声要求的电池供电系统。
