TPS60201 稳压 3.3V 100mA、低纹波电荷泵，带电源良好指示灯数据手册

TPS6020x 升压稳压电荷泵可±从 1.8V至3.6V输入电压。这些器件通常由两个碱性、镍镉或镍氢供电 电池单元，并可在最低电源电压 1.6 V. TPS60200 和 TPS60201 的连续输出电流至少为 100 mA，50 mA 用于TPS60202和TPS60203，全部来自 2V 输入。只需四个外部电容器即可 构建一个完整的低纹波DC/DC转换器。两个单端的推挽式作模式 电荷泵确保电流连续传输到电流时的低输出电压纹波 输出。
*附件：tps60201.pdf

特性

• 稳压3.3V输出电压，1.8V至3.6V
  输入电压输出电流高达
  100mA
• 通过推挽式拓扑实现小于 5 mV （PP） 的输出电压
  纹波
• 集成低电量和电源良好检测器
• 开关频率可与
  外部时钟信号同步
• 以高达 90% 的效率
  和 35μA 的静态电源电流延长电池使用时间
• 可靠的系统关断，因为设备禁用时输出
  电容器会放电
• 由于不使用电感器，因此易于设计、低成本、低 EMI
  电源
• 0.05μA 关断电流，电池在关断模式下与负载
  隔离
• 采用超小型 10 引脚
  MSOP 的紧凑型转换器解决方案，仅需四个外部电容器
  参数

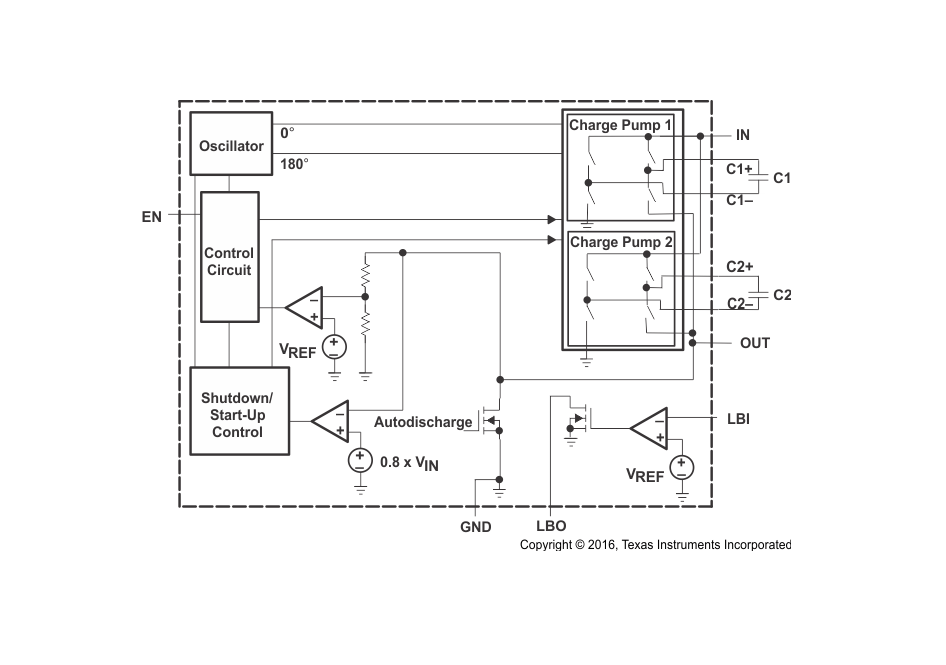

  方框图

‌1. 产品概述‌
TPS6020x系列是德州仪器（TI）推出的高效、低纹波电荷泵DC/DC转换器，可将1.8V至3.6V输入电压升压至稳定的3.3V输出（±4%精度）。该系列包含四种型号（TPS60200/01/02/03），支持最大100mA（TPS60200/01）或50mA（TPS60202/03）输出电流，适用于电池供电的便携式设备。

‌2. 核心特性‌

• ‌高效低纹波‌：采用推挽拓扑结构，输出纹波低于5mV（峰峰值），效率高达90%。
• ‌集成功能‌：
  • 低电量检测器（TPS60200/02）或电源良好检测器（TPS60201/03）。
  • 同步外部时钟功能（400kHz最大频率）。
• ‌低功耗‌：静态电流35μA，关断电流0.05μA。
• ‌简化设计‌：仅需4个外部电容（无电感），采用10引脚MSOP封装（3mm×3mm）。

‌3. 典型应用场景‌

• 便携式音频设备（如MP3播放器）。
• 手持医疗仪器（如血糖仪）。
• PDA、无线电话及微处理器系统。

‌4. 关键参数‌

• ‌输入电压范围‌：1.6V至3.6V（最低启动电压1.6V）。
• ‌输出电流‌：100mA（TPS60200/01）或50mA（TPS60202/03）。
• ‌工作温度‌：-40°C至85°C。

‌5. 设计要点‌

• ‌电容选择‌：推荐使用X7R/X5R材质陶瓷电容，典型配置：
  • 飞跨电容（C1/C2）：1μF（100mA负载）或0.47μF（50mA负载）。
  • 输入/输出电容：2.2μF（低ESR）。
• ‌布局建议‌：高频开关路径需短，电容靠近器件放置以降低噪声。

‌6. 功能模式‌

• ‌恒频模式‌：高负载时连续开关，最小化纹波。
• ‌脉冲跳跃模式‌：轻载时按需开关，提升效率。

‌7. 附加功能‌

• ‌自动放电‌：关断时输出电容自动放电，确保系统安全。
• ‌低电量警告‌：通过电阻分压器设置触发阈值（典型1.18V）。

‌8. 文档结构‌
数据手册包含电气特性、引脚功能、典型应用电路、热性能及封装信息，并提供了评估模块（TPS60200EVM-145）的参考设计。

‌9. 版本与支持‌

• 最新修订版：SLVS274A（2016年4月）。
• 支持资源：TI E2E社区、设计工具及技术文档。

该系列器件以紧凑设计、低噪声和高可靠性满足便携式设备的电源需求，特别适合空间受限的应用场景。
