LM828系列 开关电容器电压转换器数据手册

LM828 CMOS电荷泵电压转换器将+1.8V至+5.5V范围内的正电压反相至相应的负电压−1.8V至−5.5V。LM828 使用两个低成本电容器提供高达 25 mA 的输出电流。

LM828 在 12 kHz 开关频率下工作，以降低输出电阻和电压纹波。LM828 的工作电流仅为 40 μA（大多数负载下的工作效率大于 96%），为电池供电系统提供了理想的性能。该器件采用微型SOT-23封装。
*附件：lm828.pdf

特性

• 反转输入电源电压
• SOT-23 封装
• 20Ω典型输出阻抗
• 5 mA 时 97% 典型转换效率

参数

方框图

‌1. 产品概述‌
LM828 是一款 CMOS 电荷泵电压转换器，可将 +1.8V 至 +5.5V 的正输入电压转换为对应的负电压（-1.8V 至 -5.5V）。其特点包括：

• ‌高效转换‌：典型转换效率达 97%（5 mA 负载）。
• ‌低功耗‌：静态电流仅 40 µA，适合电池供电设备。
• ‌紧凑封装‌：SOT-23 封装，适用于便携式设备（如手机、PDA）。

‌2. 关键特性‌

• ‌输出能力‌：最大输出电流 25 mA，输出阻抗典型值 20Ω。
• ‌工作频率‌：12 kHz 开关频率，降低输出纹波。
• ‌保护功能‌：内置 ESD 保护，但需注意存储时短路引脚以防静电损坏。

‌3. 典型应用电路‌

• ‌电压反转器‌：仅需两个外部电容即可实现正负电压转换。

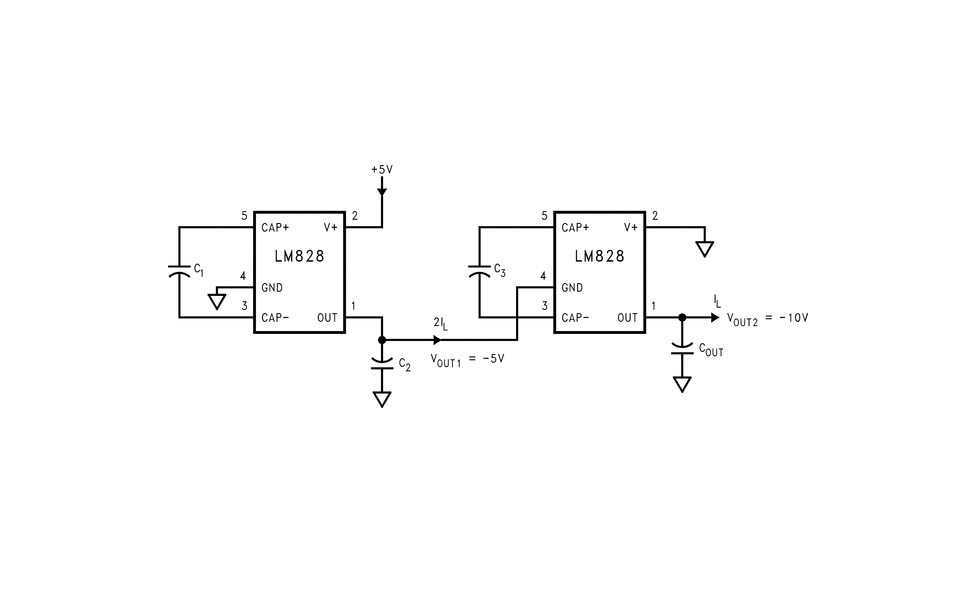

• ‌并联/级联配置‌：
  • ‌并联‌：降低输出阻抗（需独立泵电容）。
  • ‌级联‌：生成更高负压（如 -10V），但效率随级数增加下降。
• ‌组合应用‌：与 LP2980 稳压器搭配可输出可调负压（-1.8V 至 -5.5V）。

‌4. 设计要点‌

• ‌电容选择‌：推荐低 ESR 电容（如 Nichicon PL/PF 系列）以优化效率和纹波。
• ‌输出计算‌：
  • 输出电阻（Rout）受开关阻抗、电容 ESR 及频率影响。
  • 纹波电压与输出电容 ESR 和开关频率成反比。

‌5. 极限参数‌

• ‌电压/电流限制‌：最大输入电压 5.8V，连续输出电流 50 mA。
• ‌温度范围‌：工作温度 -40°C 至 85°C，存储温度 -65°C 至 150°C。

‌6. 封装与生产信息‌

• ‌封装选项‌：5 引脚 SOT-23（DBV），符合 RoHS 标准。
• ‌生产数据‌：文档版本为 SNOS035D（2013 年修订），德州仪器版权所有。

‌7. 附加资源‌

• 提供测试电路图、性能曲线及封装尺寸图（如 SOT-23 引脚布局）。
• 详细公式推导（如级联电路的输出电阻计算）。

‌总结‌：LM828 是一款高效、紧凑的电压反转解决方案，适用于低功耗便携设备，设计时需重点关注外部元件选择和热管理。
