TPS23882 Type-3、2 对、8 通道 PoE PSE 控制器，带 SRAM 和 200mΩ RSENSE数据手册

该TPS23882是一款 8 通道供电设备 （PSE） 控制器，旨在根据 IEEE 802.3bt 标准将电源插入以太网电缆。PSE 控制器可以检测具有有效签名、完全相互识别并通电的受电设备 （PD）。

该TPS23882通过减少电流检测电阻、SRAM 可编程性、可编程功率限制、电容测量以及与 TI 的 FirmPSE系统固件的兼容性（参见 器件比较表 ）改进了TPS2388。
*附件：tps23882.pdf

可编程SRAM支持现场固件升级，通过I^2^C 确保 IEEE 合规性以及与最新支持 PoE 的设备的互作性。每个端口专用的ADC提供连续的端口电流监测，并能够执行并行分类测量，以加快端口导通时间。1.25A 端口电流限制和可调节功率限制允许支持 60W 以上的非标准应用。200mΩ电流检测电阻和外部FET架构使设计能够平衡尺寸、效率、散热和解决方案成本要求。

端口重新映射以及与TPS2388、TPS23880和 TPS23881 设备的引脚到引脚兼容性简化了从上一代 PSE 设计的迁移，并支持可互换的 2 层 PCB 设计，以适应不同的系统 PoE 电源配置。

特性

• IEEE 802.3bt PSE 解决方案，适用于 PoE 2 Type-3 2 对以太网供电应用
• 与 TI 的 FirmPSE系统固件兼容
• SRAM可编程存储器
• 可编程功率限制精度 ±3%
• 200mΩ电流检测电阻
• 传统局部放电电容测量
• 可选的 2 对端口功率分配
  • 4 W、7 W、15.4 W 或 30 W
• 每个端口专用的 14 位积分电流 ADC
  • 用于直流断开的抗噪声 MPS
  • 2% 电流检测精度
• 1位或3位快速端口关断输入
• 自动分级发现和功耗测量
• 永不上当 4 点检测
• 浪涌和作折返保护
• 425mA 和 1.25A 可选电流限制
• 端口重新映射
• 8位或16位I^2^C通信
• 灵活的处理器控制作模式
  • 自动、半自动和手动/诊断
• 每个端口电压监控和遥测
• –40°C 至 +125°C 工作温度

参数

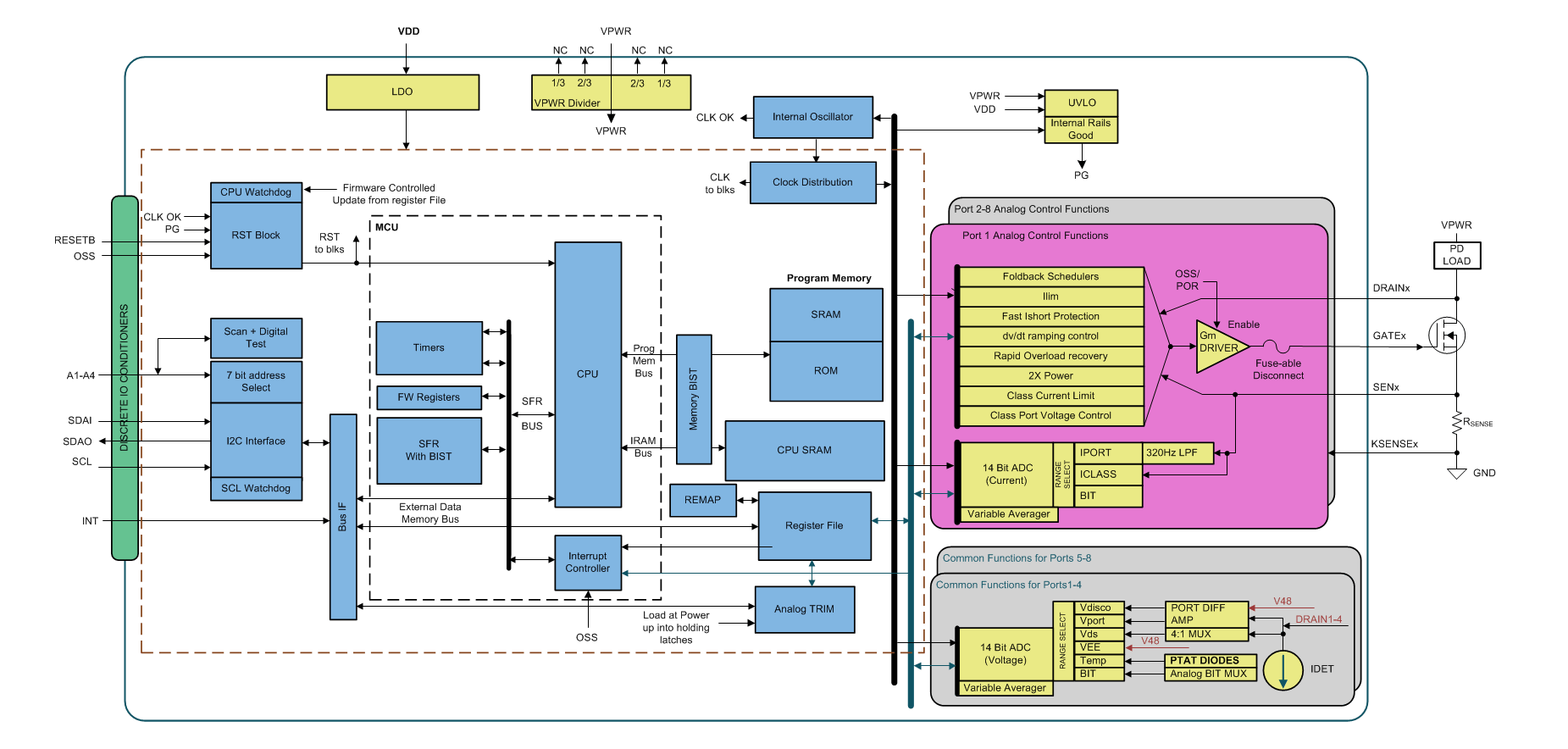

方框图

‌1. 产品概述‌
TPS23882是德州仪器（TI）推出的符合IEEE 802.3bt标准的8通道供电设备（PSE）控制器，专为2-Pair Power over Ethernet（PoE）应用设计。其主要特性包括：

• 支持IEEE 802.3bt Type-3 2-Pair PoE供电
• 集成SRAM可编程存储器，支持固件升级
• 8个独立通道，每通道配备14位高精度ADC
• 可编程功率限制（±3%精度）和200mΩ电流检测电阻
• 支持自动分类（Autoclass）、端口重映射和快速关断优先级

‌2. 关键特性‌

• ‌供电能力‌：支持2-Pair端口功率分配（4W/7W/15.4W/30W）
• ‌检测与分类‌：
  • 4点高可靠性负载检测
  • 多事件分类（含100ms长分类事件用于Autoclass识别）
• ‌保护功能‌：
  • 浪涌和运行中的电流折返保护
  • 425mA/1.25A可选电流限制
  • 过热关断（-40°C至+125°C工作范围）
• ‌通信接口‌：支持8位/16位I²C配置

‌3. 应用场景‌

• 网络视频录像机（NVR/DVR）
• 小型企业交换机
• 园区和分支机构交换机

‌4. 架构与功能模块‌

• ‌SRAM可编程性‌：支持现场固件升级，确保IEEE合规性。
• ‌端口重映射‌：允许逻辑端口与物理通道的灵活配置。
• ‌多优先级关断‌：支持1位或3位关断优先级控制。
• ‌ADC监测‌：每通道独立ADC用于电压/电流监测和遥测。

‌5. 电气特性‌

• 工作电压：VPWR（44-57V）、VDD（3.3V±0.3V）
• 典型功耗：VPWR 12.5mA、VDD 12mA
• 检测电阻范围：19-26.5kΩ（有效负载）

‌6. 寄存器与配置‌

• 提供完整的I²C寄存器集，支持：
  • 端口模式设置（自动/半自动/手动诊断）
  • 功率分配策略（通过0x29寄存器）
  • 故障事件记录（如过流、欠压、热关断）

‌7. 设计支持‌

• 布局建议：强调Kelvin电流检测电阻的PCB布局优化。
• 典型应用电路：包含TVS保护、MOSFET选型（如CSD19538Q3A）和变压器接口设计。

‌8. 文档与支持‌

• 配套资源：EVM用户指南、SRAM编程指南、IEEE 802.3bt兼容性说明。
• 安全模式：SRAM故障时自动进入安全模式，保留基础保护功能。
