REF6133 3.3V、8ppm/°C高精度基准电压源，集成缓冲器和使能引脚数据手册

REF6000系列基准电压源具有集成的低输出阻抗缓冲器，使用户能够直接驱动精密数据转换器的REF引脚，同时保持线性度、失真和噪声性能。大多数精密SAR和Delta-Sigma ADC在转换过程中将二进制加权电容器切换到REF引脚上。为了支持这种动态负载，基准电压源的输出必须使用低输出阻抗（高带宽）缓冲器进行缓冲。REF6000系列器件非常适合但不限于驱动ADS88xx系列SAR ADC和ADS127xx系列三角积分ADC以及其他数模转换器（DAC）的REF引脚。

REF6000系列基准电压源能够将输出电压保持在1LSB（18位）以内，同时将输出电压降至最低，即使在驱动ADS8881的REF引脚的第一次转换期间也是如此。此功能在突发模式、事件触发、等效时间采样和可变采样率数据采集系统中非常有用。REF6000系列的REF61xx变体规定，基准电压源和低输出阻抗缓冲器的最大温度漂移仅为8 ppm/°C，初始精度为0.05%。
*附件：ref6133.pdf

特性

• 优异的温度漂移性能
  • 8 ppm/°C（最大值），–40°C 至 +125°C
• 极低噪音
  • 总噪声：5 μV有效值带 47-μF 电容器
  • 1/f 噪声（0.1 Hz 至 10 Hz）：3 μV 聚丙烯 /V
• 集成ADC驱动缓冲器
  • 低输出阻抗：< 50 mΩ （0-200 kHz）
  • 第一个样品精确到 18 位，ADS8881
  • 支持突发模式DAQ系统
• 低电源电流：820 μA
• 低关断电流：1 μA
• 高初始精度：±0.05%
• 极低的噪声和失真
  • 信噪比：100.5 dB，总谐波到来频：–125 dB（ADS8881)
  • 信噪比：106 dB，总谐波及谐波：–120 dB（ADS127L01)
• 输出电流驱动：±4 mA
• 可编程短路电流
• 经验证可驱动ADS88xx系列SAR ADC和ADS127xx系列宽带ΔΣ ADC的REF引脚

参数

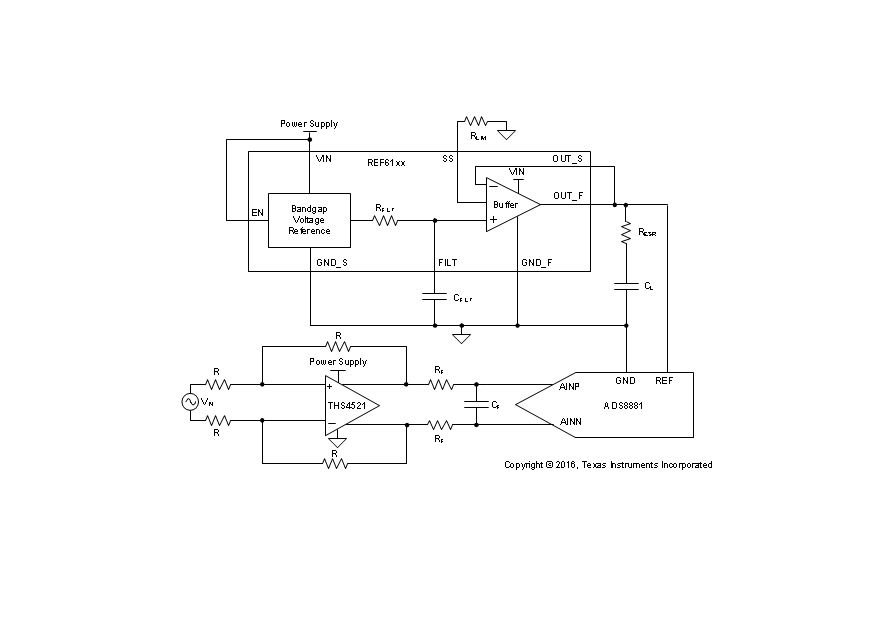

方框图

‌1. 产品概述‌
REF62xx系列是德州仪器（TI）推出的高精度电压参考源，集成ADC驱动缓冲器，专为驱动精密数据转换器（如SAR ADC和ΔΣ ADC）的REF引脚设计。核心特性包括：

• ‌超低温度漂移‌：最大3 ppm/°C（0°C至70°C）
• ‌极低噪声‌：总噪声5 µVRMS（47 µF电容下），0.1 Hz至10 Hz频段噪声3 µVPP/V
• ‌集成缓冲器‌：输出阻抗<50 mΩ（0-200 kHz），支持18位精度首样本转换
• ‌低功耗‌：静态电流820 µA，关断电流1 µA
• ‌高初始精度‌：±0.05%

‌2. 关键应用领域‌

• ATE测试设备与示波器
• 医疗设备与PLC模拟输入模块
• 精密数据采集系统（DAQ）

‌3. 技术亮点‌

• ‌动态负载驱动能力‌：直接驱动ADS88xx（SAR ADC）和ADS127xx（ΔΣ ADC）的REF引脚，避免电压跌落（Droop <1 LSB@18位）。
• ‌温度稳定性‌：通过盒式法（Box Method）计算漂移，确保全温区性能。
• ‌噪声优化‌：1 µF滤波电容（FILT引脚）降低宽带噪声，输出电容（10-47 µF）需匹配ESR（5-100 mΩ）以保持稳定性。

‌4. 功能模式与保护‌

• ‌使能控制‌：EN引脚高电平激活，低电平关断（输出高阻，电流降至1 µA）。
• ‌短路保护‌：通过SS引脚外接电阻（RSS）编程限流值，计算公式：
  • 源电流限值：ISC = (80×10⁻⁹)×RSS + (3×10⁻³)
  • 灌电流限值：ISC = (115×10⁻⁹)×RSS + (4.6×10⁻³)

‌5. 封装与规格‌

• ‌封装类型‌：8引脚VSSOP（DGK），尺寸3.00 mm × 3.00 mm
• ‌工作条件‌：输入电压3V至5.5V（视型号而定），温度范围-40°C至125°C

‌6. 设计参考‌

• ‌典型电路‌：推荐使用47 µF输出电容（低ESR）和1 µF滤波电容，布局时需缩短REF引脚与ADC的走线距离。
• ‌性能验证‌：实测驱动ADS8881时，SNR达100.5 dB，THD低至-125 dB，支持1 MSPS吞吐量。

‌7. 文档支持‌
包含详细电气特性、热性能参数、噪声频谱及参考电路设计，适用于高精度信号链系统开发。
