微波炉已经从传统的机械控制发展到智能化、高效化的电子控制系统。要实现加热效率高、能耗低、寿命长且安全性高的设计，核心元器件的选择至关重要。本文将介绍 TRinno(特瑞诺)IGBT单管 与 ABOV(现代)单片机 的联合应用方案，探讨其在家用微波炉中的技术实现与优势。



微波炉的加热核心是磁控管，其供电需要高压高频驱动电路。传统方案常使用高压变压器+二极管的方式，而现代方案多采用IGBT 驱动逆变电源来实现：

IGBT 负责将直流电高速开关成高频交流，驱动磁控管工作;单片机 负责系统逻辑、功率控制、模式切换、安全保护等功能。

这种组合能显著提升能效、减小体积并降低噪音。

TRinno IGBT 在微波炉中的应用

TRinno IGBT 单管 具备低导通压降、高耐压、高可靠性等特点，非常适合家电级高压驱动场景。

1200V / 15A IGBT单管：适用于中小功率微波炉，满足家用 700~1000W 功率段的磁控管驱动需求。

1350V / 40A IGBT单管：适用于大功率或商用微波炉，可承受更高峰值电流和更大功率负载。

技术优势

低VCE(sat)压降：降低开关损耗，提升整机效率。

优异的开关特性：开通/关断损耗低，适合20~40kHz 高频驱动。

结温耐受性高(Tj up to 150℃)：保证在高温密闭腔体内的可靠工作。

强短路耐受能力：有效应对负载突变、磁控管异常等情况。

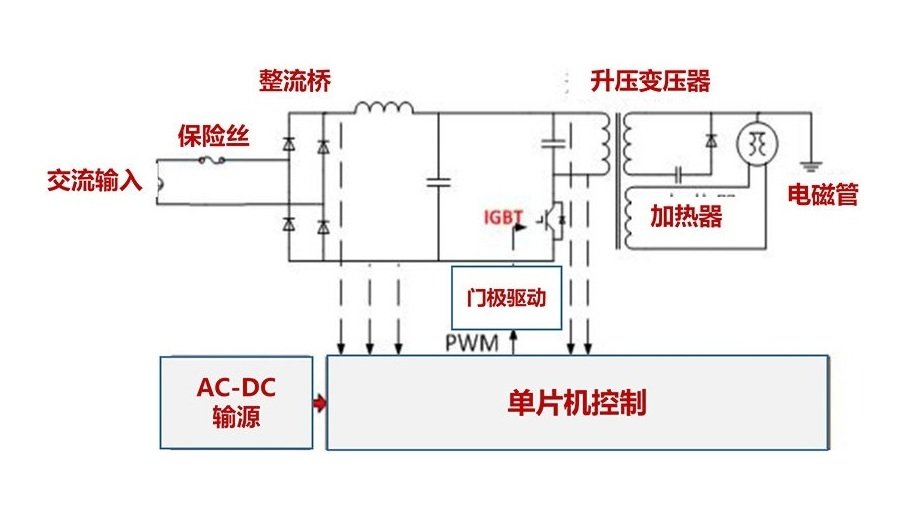

典型电路应用有IGBT 与高压变压器、整流器、磁控管组成逆变驱动电路;搭配缓冲电路(Snubber)和过流检测，实现安全保护。

ABOV 单片机在微波炉控制中的作用

ABOV(现代)MCU 在家电领域有着稳定的市场口碑，其 8 位与 32 位单片机均可覆盖不同档位的微波炉控制需求。

8位单片机系列适用于功能较为简单、成本敏感的机型。

内置定时器、PWM、ADC，可直接进行功率控制与键盘扫描。

低功耗模式，待机功耗极低，满足能效标准。

32位单片机系列支持更复杂的菜单与多段功率曲线控制。

运算速度快，可实时调整 IGBT 驱动信号，实现精准功率调节。

支持触控、液晶显示、方便升级为智能家电。

TRinno IGBT 与 ABOV MCU 的联合方案优势

在微波炉中，将 TRinno 高性能 IGBT 与 ABOV 灵活 MCU 控制平台结合，可以获得以下优势：

高能效：低损耗 IGBT + 精确 PWM 控制，有效减少能量浪费。

高可靠性：IGBT 的强短路耐受性配合 MCU 的实时保护逻辑，降低磁控管和电源损坏风险。

灵活扩展：从入门级 8 位 MCU 到高端 32 位 MCU，可覆盖从经济型到智能联网型微波炉的全系列产品。

优化成本：在保证性能的前提下，单管方案减少器件数量，简化散热设计，降低生产成本。

参考设计思路如下：

硬件

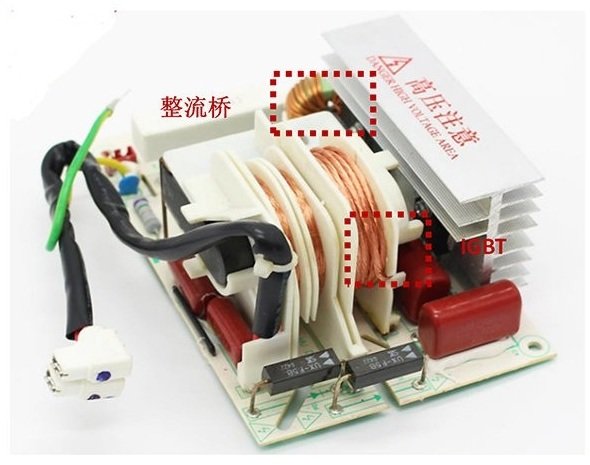

主功率部分：TRinno IGBT 单管 + 高压变压器 + 磁控管。

驱动与保护：栅极驱动电路 + RC Snubber + 过流检测。

控制核心：ABOV MCU + 按键/显示模块 + 温度/电流传感器。

软件

定时器产生PWM信号控制IGBT开关;实时采集电流、电压、温度参数，进行功率调节;故障检测与保护(过流、过温、欠压、门开保护等)。

随着家电产品向高效、智能化方向发展，TRinno IGBT 与 ABOV 单片机 的组合，为微波炉提供了高性能、高可靠性且成本可控的整体解决方案。无论是经济型家用机型，还是高端智能微波炉，这一方案都能为厂商带来更佳的性能与竞争力。
