汽车 PTC 加热器是一种基于PTC（Positive Temperature Coefficient，正温度系数）效应的车用加热装置，主要用于汽车在低温环境下提供车内供暖、风挡除霜 / 除雾，或辅助动力电池维持适宜工作温度（尤其在纯电动车、混合动力车中应用广泛）。其核心特点是通过 PTC 热敏电阻的自限温特性，实现安全、高效的热量输出。



一、核心原理：PTC 效应的 “智能控温”

PTC 热敏电阻是一种特殊的半导体材料，其电阻值随温度升高呈现非线性急剧增大：低温时，电阻较小，通过的电流较大，产生大量热量（焦耳定律）；当温度升高到自身 “居里点”（通常 60-300℃，根据车型需求设定）时，电阻瞬间增至极高值，电流趋近于零，热量输出急剧减少，从而自动限制温度上升，避免过热烧毁。

这种 “温度升高→电阻增大→功率降低→温度稳定” 的闭环特性，让 PTC 加热器无需复杂的外部温控电路即可实现安全加热，是其在汽车领域普及的核心优势。

二、汽车 PTC 加热器的分类与应用场景

根据安装位置和功能，主要分为以下几类：

1. 空调暖风 PTC（最常见）

• 作用替代传统燃油车的发动机余热供暖，为车内提供暖风（尤其纯电动车无发动机，需依赖电加热）。
• 安装位置集成在汽车空调系统的风道中，与鼓风机配合，将 PTC 产生的热量吹入车内。
• 功率乘用车通常为 2-6kW，商用车（如客车）可达 10-30kW。

2. 电池加热 PTC

• 作用在低温环境下（如 - 10℃以下），为动力电池组加热，使其维持在最佳工作温度（20-30℃），避免容量衰减和充放电效率下降。
• 安装方式通过导热结构（如加热膜、水冷板式）与电池包接触，间接加热电池。

3. 除霜 / 除雾 PTC

• 作用针对性加热风挡玻璃底部或后视镜，快速去除冰霜、雾气，保障驾驶视野。
• 特点功率较小（通常 0.5-2kW），加热速度快。

三、结构组成

汽车 PTC 加热器的核心组件包括：PTC 发热体，由多个 PTC 芯片（陶瓷基片）组成，是产热核心；电极与导线，连接高压电源（纯电动车多为高压直流，如 300-400V），为 PTC 供电；散热结构，如铝制散热片、导热基板，将 PTC 产生的热量高效传递到空气或冷却液中；外壳与绝缘层，采用耐高温、绝缘材料（如 PBT 塑料、硅胶），防止漏电和热量外泄；控制模块，部分高端型号配备温度传感器和继电器，可与车载 ECU 通讯，实现精准温控（如根据车内温度调节功率）。

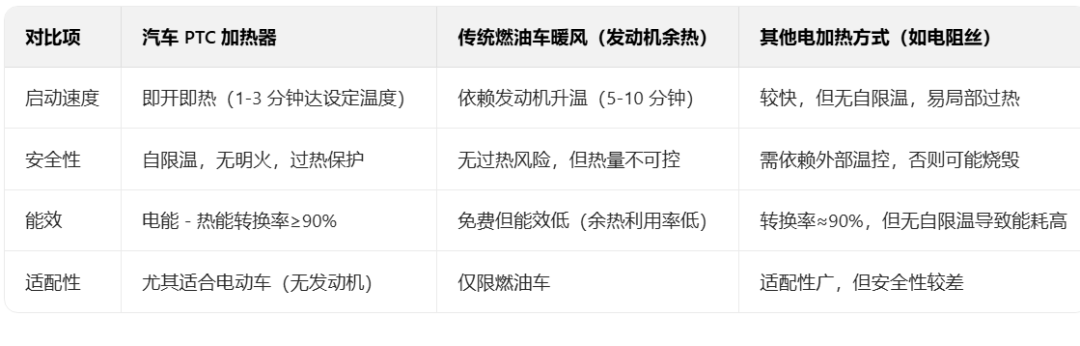

四、与传统加热方式的对比优势

五、在新能源汽车中的关键作用

纯电动车和混合动力车因无发动机余热，冬季供暖完全依赖电加热，PTC 加热器成为核心部件：直接影响车内舒适性（-20℃低温下，可将车内温度快速提升至 20℃以上）；间接影响续航里程（低温下供暖能耗占总能耗的 20%-40%，因此高效 PTC 设计是提升续航的关键之一，如采用分区加热、热泵 + PTC 组合系统等）。汽车 PTC 加热器凭借安全、高效、可控的特点，成为现代汽车（尤其新能源汽车）热管理系统的核心组成部分。



汽车 PTC 加热器控制主板上的 IGBT（绝缘栅双极型晶体管）是核心功率器件，其工作时会因导通损耗和开关损耗产生大量热量（功率密度可达 100-500 W/cm²），需通过导热绝缘材料同时实现 “电气绝缘” 和 “高效散热” 双重功能。由于汽车环境（宽温、振动、湿热、油污等）的严苛性，这类材料需满足远超工业级的性能要求，具体如下：



核心性能要求

1. 导热性能：高效传热，避免 IGBT 过热

IGBT 的结温（Tj）通常需控制在 150℃以下（超过则可能烧毁），因此材料需快速将热量从 IGBT 管芯传递至散热片（或水冷板），核心指标包括：

导热系数:需≥1.0 W/(m・K)，功率较大的场景（如大功率 PTC 加热器，功率≥5kW）需≥2.0 W/(m・K)（例如：3W/(m・K) 的材料可显著降低热阻）。

热阻:总热阻（材料本身 + 接触热阻）需≤0.5 K・cm²/W（热阻越低，散热效率越高，可通过材料的柔韧性填充接触面微观间隙来降低接触热阻）。

2. 绝缘性能：保障电气安全，防止短路

IGBT 的芯片与散热底座之间存在高电压（通常几百伏，如 380V 高压 PTC 系统），绝缘材料需阻断电流通路：

击穿电压:≥15kV/mm（远高于工业级，例如 0.2mm 厚的材料需耐受≥3kV 电压，避免瞬时过压击穿）。

体积电阻率:≥10¹⁴Ω・cm（常温下），高温（125℃）下仍需≥10¹³Ω・cm，确保漏电流≤10μA（避免漏电导致的安全风险或系统误触发）。

耐电弧性:：≥120s（根据 UL 标准），防止开关过程中电弧对材料的侵蚀。

3. 耐温与稳定性：适应汽车极端环境

汽车 PTC 控制板可能工作在 - 40℃（低温启动）至 150℃（机舱高温）的环境中，材料需长期稳定：

长期工作温度范围:-40℃ ~ 150℃（短期峰值温度可承受 175℃，如 IGBT 瞬时过载时）。

耐冷热冲击:：在 - 40℃与 150℃之间循环（≥1000 次）后，导热系数衰减≤10%，绝缘性能无明显下降（击穿电压保持≥10kV/mm），且材料不脆化、不开裂。

热老化抗性:150℃下持续 1000 小时后，结构不分解、不熔融，弹性（如硅胶类）或机械强度（如陶瓷类）保持≥80%。

4. 机械与环境适配性：应对振动与复杂工况

汽车行驶中的振动（10-2000Hz）、装配应力及机舱内的油污 / 水汽，要求材料具备强适应性：

柔韧性与压缩性:需有一定弹性（如邵氏硬度 30-60 Shore A），可压缩量 5%-30%，能填充 IGBT 与散热片之间的微观间隙（通常 5-50μm），减少接触热阻（例如：硅胶垫可通过压缩消除间隙，而刚性陶瓷片需配合导热膏使用）。

抗振动与冲击:材料需与 IGBT、散热片紧密贴合，在振动测试（如 ISO 16750-3 标准）后不脱落、无分层，界面热阻变化≤20%。

耐环境侵蚀:耐湿性：85℃/85% RH 条件下放置 1000 小时后，绝缘性能无下降（体积电阻率≥10¹³Ω・cm）；

• 耐油污 / 冷却液：接触汽车机油、防冻液后不溶胀（体积变化率≤5%）、不老化；
• 阻燃性：需达到 UL94 V0 级（垂直燃烧测试中 10 秒内自熄），避免 IGBT 过热时引发火灾。



5. 汽车级可靠性认证

需符合汽车电子行业标准，如：满足AEC-Q200（被动元件可靠性测试标准），通过温度循环、湿度偏压、振动、机械冲击等测试；无卤素、RoHS 合规（限制铅、镉等有害物质），部分高端车型要求 REACH 合规。
