‌TPS92543-Q1 汽车级同步升压控制器与降压LED驱动器技术文档摘要

描述

TPS92543器件包含一个同步升压控制器和一个单片同步降压LED驱动器,具有4.5V至65V宽工作降压输入电压范围。该TPS92543包括三个串联的浮动旁路 FET 控制器的两个子串。

同步BOOST控制器实现峰值电流模式控制器,以恒压模式运行。Boost 可以编程为与另一个TPS92543一起作为双相运行。输出电压可以使用可编程的8位DAC进行编程。
*附件:tps92543-q1.pdf

单片同步降压实现自适应导通时间平均电流模式控制,旨在与分流FET调光技术和基于LED矩阵管理器的动态光束前照灯兼容。自适应导通时间控制提供近乎恒定的开关频率,可在 100kHz 和 1.0MHz 之间设置。电感电流检测和闭环反馈可在较宽的输入电压、输出电压和环境温度范围内实现优于 ±4% 的精度。

该TPS92543集成了三个串联的浮动旁路 FET 控制器的两个子串,以执行 LED 分流 FET 调光。每个控制器都可以执行高达 55V 的段电压的 FET 调光。该器件包括用于每个单独段的相移和脉冲宽度的可编程寄存器。

该TPS92543包括一个内部振荡器。UART 串行接口与 TPS9266x 和 TPS9254x 器件兼容。内部EEPROM可以存储系统默认值以及校准和照明模块数据。四个可配置的MPIO可以配置为数字输入或输出,或ADC输入,用于系统温度补偿、LED分档和编码。

TPS92543-Q1采用7.0mm×7.0mm热增强型48引脚HTQFP封装,带有顶部暴露焊盘。

特性

  • 符合 AEC-Q100 标准,适用于汽车应用
    • 1 级:–40°C 至 125°C 环境工作温度
    • 设备 HBM 分类等级 H1C
    • 设备 CDM 分类级别 C5
  • 功能安全功能
    • 可用于帮助功能安全系统设计的文档
  • 4.5V 至 65V 宽输入电压范围
  • 带集成开关的同步降压
    • 高达 2A 的连续输出电流,精度为 4%
  • 同步 BOOST 控制器
    • 可编程输出电压高达 65V
  • 六个浮栅驱动器,用于分流 FET 调光
    • 可编程宽度和相位设置
    • 可编程PWM频率
  • 用于EMI缓解的BOOST和BUCK扩频
  • 降压开关热保护
  • UART串行通信
    • 用于系统时钟的内部振荡器
    • LMM 兼容
  • 内部EEPROM
    • 默认设置
    • 客户校准数据

参数
led驱动器

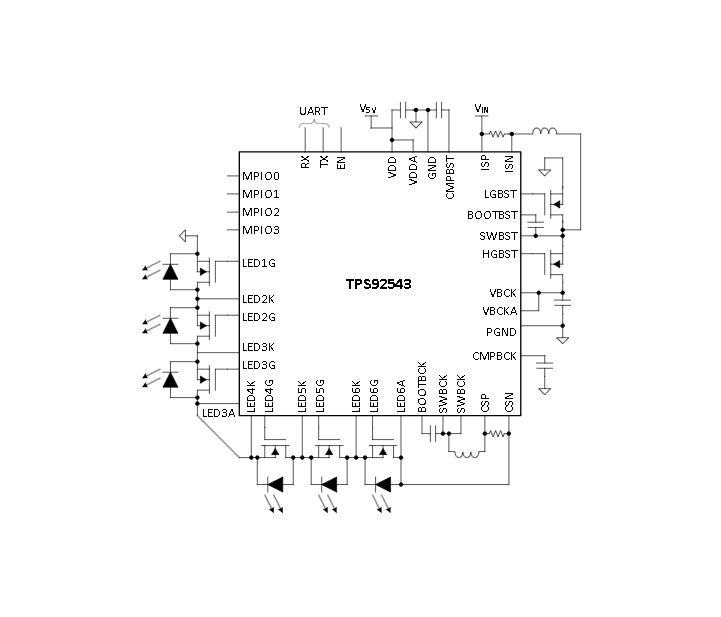

方框图
led驱动器

1. 核心特性

  • 汽车级认证‌:符合AEC-Q100 Grade 1标准(-40°C至125°C工作温度),HBM抗静电等级H1C,CDM等级C5。
  • 宽电压输入‌:4.5V至65V输入范围,支持同步升压(BOOST)和同步降压(BUCK)拓扑。
    • BUCK控制器‌:集成MOSFET,输出电流2A(精度±4%),开关频率100kHz-1MHz可调。
    • BOOST控制器‌:峰值电流模式控制,输出电压可编程至65V,支持双相并联操作。
  • LED驱动与调光‌:
    • 6路浮置栅极驱动器,支持55V分段电压的FET分流调光。
    • 可编程PWM频率、相位和脉宽。
  • EMI优化‌:BOOST/BUCK扩频技术降低电磁干扰。
  • 通信与存储‌:UART接口兼容TPS9266x系列,内置EEPROM存储校准数据及默认配置。

2. 应用场景

  • 汽车前照灯(包括自适应LED驱动模块)。

3. 封装与引脚

  • 封装‌:48引脚HTQFP(7mm×7mm,带散热焊盘)。
  • 关键引脚功能‌:
    • BOOTBCK/BOOTBST‌:BUCK/BOOST高侧MOSFET驱动电源输入。
    • CSP/CSN‌:BUCK电流检测正/负端,连接电流采样电阻。
    • LEDxG/LEDxK‌:LED分流FET驱动及阴极连接端。
    • MPIO0-3‌:多功能IO,可配置为ADC输入或数字信号接口。

4. 安全与可靠性

  • 内置BUCK开关过热保护,功能安全设计支持文档(符合ISO 26262)。

5. 生产信息

  • 型号‌:TPS92543QPKDRQ1(绿色环保封装,RoHS无卤素)。
  • 包装‌:1000片/卷带,MSL3级防潮(260℃峰值回流焊)。

6. 文档支持

  • 提供UART通信协议、布局示例(含散热焊盘设计)及订单附录(封装尺寸、卷带规格)。
