‌LP5861T 18通道高电流LED驱动器技术文档总结

描述

该LP5861T是一款大电流、高性能的LED矩阵驱动器。该器件集成了18个恒流灌电流和N个(N = 6/8/11)开关MOSFET,以支持N个×18个LED点或N个×6个RGB LED。LP5861T是直接驱动版本,支持18个LED点或6个RGB LED。

该LP5861T支持模拟调光和PWM调光方法。对于模拟调光,每个LED点可以256级调节。对于PWM调光,集成的8位或16位可配置PWM发生器可实现平滑、无噪声的调光控制。每个LED点还可以任意映射到8位组PWM中,共同实现调光控制。
*附件:lp5861t.pdf

LP5861T器件实现了完全可寻址的SRAM,以最大限度地减少数据流量。集成了重影消除电路,以消除上行和下行重影。该LP5861T还支持LED开路和短路检测功能。1MHz(最大)I、2C和12MHz(最大)SPI均提供LP5861T。

特性

  • 工作电压范围:
    • V CC/V LED 范围:2.7 V 至 5.5 V
    • 逻辑引脚兼容 1.8 V、3.3 V 和 5 V
  • 18个大电流和精密恒流灌电流:
    • 当 V CC ≥ 3.3 V 时,每个电流吸收 125 mA
    • 设备到设备错误:±5%
    • 通道间误差:±5%
    • 相移,实现平衡瞬态功率
  • 超低功耗:
    • 关断模式:当EN = 低电平时,I CC ≤ 2 μA
    • 待机模式:当 EN = 高电平和 CHIP_EN = 0 时,I CC ≤ 10 μA(保留数据)
    • 有源模式:当通道电流 = 12.5 mA 时,I CC = 5 mA(典型值)
  • 灵活的调光选项:
    • 每个 LED 点的单独开/关控制
    • 模拟调光(电流增益控制)
      • 所有 LED 点的全局 3 位最大电流 (MC) 设置
      • 3 组 7 位颜色电流 (CC) 设置,用于红色、绿色和蓝色
      • 每个 LED 点的单独 8 位点电流 (DC) 设置
    • PWM调光,无噪音频率
      • 全局 8 位 PWM 调光,适用于所有 LED 点
      • 3组可编程的8位PWM调光,用于LED点任意映射
      • 每个LED点的单独8位或16位PWM调光
  • 完全可寻址的 SRAM,可最大限度地减少数据流量
  • 单独的 LED 点开和短路检测
  • 去重影和低亮度补偿
  • 接口选项:
    • 1 MHz(最大值)I 2C接口,当IFS = Low时
    • 12 MHz (最大值) SPI接口,当IFS = 高电平时

参数
led

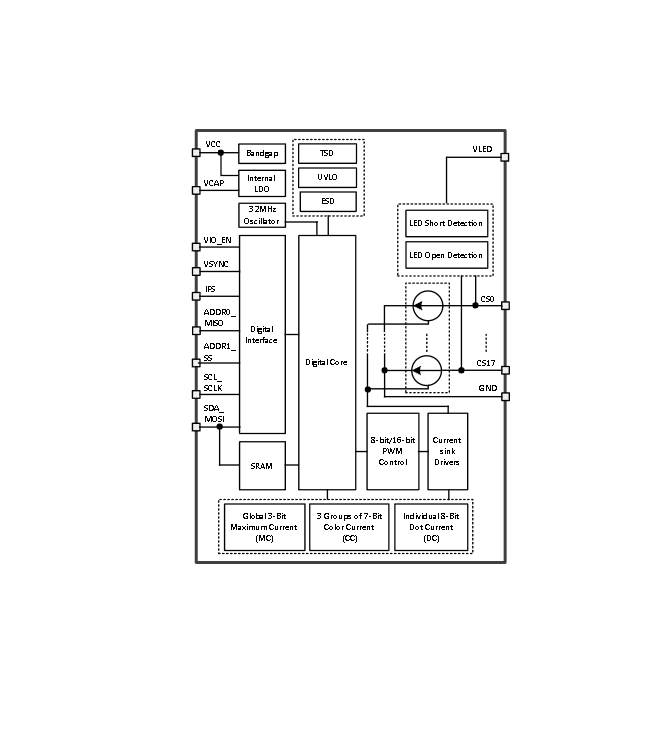

方框图

led

1. 核心特性

  • 驱动能力‌:集成18路高精度恒流吸收通道,单路支持125mA(VCC≥3.3V时),可驱动18个单色LED或6个RGB LED。
  • 调光方式‌:
    • 模拟调光‌:支持全局3位最大电流(MC)、3组7位色彩电流(CC)及独立8位点电流(DC)调节,实现256级电流增益控制。
    • PWM调光‌:支持8位/16位可配置PWM,频率可选62.5kHz或125kHz,具备相位偏移功能以减少瞬态电流冲击。
  • 低功耗‌:关机模式电流≤2μA,待机模式≤10μA,工作模式典型值5mA。

2. 关键功能

  • 全可寻址SRAM‌:支持按需刷新数据,减少通信流量。
  • 保护机制‌:
    • LED开路/短路检测(阈值:开路0.25V,短路VLED-1V)。
    • 热关断保护(160°C触发,145°C恢复)。
    • 欠压锁定(UVLO)。
  • 抗干扰设计‌:集成消影电路和低亮度补偿技术,消除显示残影。

3. 接口与配置

  • 通信接口‌:支持1MHz I2C或12MHz SPI,可通过IFS引脚选择。
  • 刷新模式‌:
    • 模式1‌:即时刷新(8位PWM)。
    • 模式2/3‌:帧同步刷新(需VSYNC信号,支持8位/16位PWM)。

4. 电气参数

  • 工作电压‌:VCC/VLED范围2.7V-5.5V,VIO支持1.8V-5V逻辑电平。
  • 精度‌:器件间误差±5%,通道间误差±5%。

5. 封装与型号对比

  • 封装‌:4mm×4mm VQFN-32,带裸露焊盘散热。
  • 兼容性‌:与LP5866T/LP5868T等型号软件兼容,区别在于通道数和最大电流(如LP5866T支持108通道,100mA/路)。

6. 典型应用

  • 智能家电LED动画、RGB键盘背光、监控摄像头红外模块等。

7. 设计建议

  • 布局‌:VCAP/VCC/VLED需就近放置1μF电容,I2C总线加4.7kΩ上拉电阻。
  • 热管理‌:建议PCB增加散热过孔并扩大覆铜面积。
