组件介绍



MCoreDump（mini-coredump） 是专为嵌入式系统设计的故障转储（CoreDump）组件，能够在系统发生硬故障（Hard Fault）、断言失败或其他异常情况时，自动生成标准 ELF 格式的核心转储文件，用于离线调试和故障分析。



主要特性



ELF 格式兼容：生成标准 ELF 格式的 core dump 文件，兼容 GDB、objdump 等调试工具

多种输出模式：支持串口输出、内存缓冲区存储、文件系统保存

多线程支持：能够捕获多线程环境下所有线程的状态信息

断电保持：内存模式下数据在断电重启后仍可保持（需硬件支持）

故障安全：采用静态内存分配，避免在故障时使用动态内存

完整状态捕获：包含寄存器、栈信息、内存数据等完整系统状态

应用场景



嵌入式系统调试：定位硬故障、栈溢出、内存访问错误等问题

产品质量保证：生产环境故障记录和分析

固件开发：多线程程序调试和优化

现场故障分析：设备部署后的远程故障诊断

支持架构



 Armv7-M

 Armv8-M

系统架构



•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

MCoreDump 组件架构┌─────────────────────────────────────────────────────────┐│                    用户层 API                            │├─────────────────────────────────────────────────────────┤│  mcd_faultdump() │   mcd_test   │  mcd_dump_filesystem  |├─────────────────────────────────────────────────────────┤│                    核心引擎层                             │├─────────────────────────────────────────────────────────┤│ mcd_mini_dump() │ mcd_multi_dump() │ mcd_gen_coredump() │├─────────────────────────────────────────────────────────┤│                    输出适配层                             │├─────────────────────────────────────────────────────────┤│       串口输出    │    内存缓冲区    │      文件系统        │├─────────────────────────────────────────────────────────┤│                    平台抽象层                             │├─────────────────────────────────────────────────────────┤│             RT-Thread 适配  │  架构特定代码                │├─────────────────────────────────────────────────────────┤│                      硬件                                │└─────────────────────────────────────────────────────────┘

目录结构



MCoreDump 组件采用模块化设计：

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

MCoreDump/├── README.md                   # 组件说明文档├── Kconfig                     # 配置选项定义├── SConscript                  # 编译脚本│├── inc/                       # 头文件目录│   ├── mcd_cfg.h              # 配置文件和OS抽象层│   ├── coredump.h             # 主要API声明│   └── mcd_elf_define.h       # ELF格式定义│├── src/                       # 源代码目录│   ├── coredump.c             # 核心dump生成引擎│   ├── faultdump.c            # 故障处理和输出管理│   └── arm/                   # ARM架构特定代码│       ├── mcd_arm.c          # ARM架构实现（统一ARM32/64）│       └── mcd_arm_define.h   # ARM架构定义│├── arch/                      # 架构抽象层│   ├── mcd_arch_interface.h   # 架构接口定义│   └── armv7m/                # ARM Cortex-M特定实现│       ├── armv7m.c           # ARMv7-M寄存器收集│       └── registers.h        # 寄存器结构定义│├── osal/                     # 操作系统适配层│   └── rtthread.c             # RT-Thread特定适配代码│└── example/                   # 示例代码    └── mcd_example.c          # 使用示例和测试命令

目录说明

核心模块

inc/ - 公共头文件

mcd_cfg.h: 配置管理和OS抽象，支持多OS兼容

coredump.h: 主要API和数据结构定义

mcd_elf_define.h: ELF文件格式相关定义

src/ - 核心实现

mcoredump.c: 核心dump生成引擎，处理ELF格式输出

faultdump.c: 故障处理入口，管理多种输出模式

arm/: ARM架构特定实现（统一管理ARM32/ARM64）

架构支持

arch/ - 架构抽象层

mcd_arch_interface.h: 定义架构无关的接口

armv7m/: ARM Cortex-M (ARMv7-M) 特定实现

寄存器定义、异常处理、栈帧解析

系统适配

osal/ - 操作系统适配层

rtthread.c: RT-Thread系统的线程管理和内存操作适配

示例代码

example/ - 使用示例

基本API使用演示

MSH调试命令

故障触发测试

关键文件说明

文件	功能	特点
mcd_cfg.h	OS抽象和配置管理	支持多OS，统一API接口
mcoredump.c	ELF文件生成核心	ELF格式处理，内存布局
faultdump.c	故障处理入口	多输出模式，用户API
mcd_arm.c	ARM架构实现	统一ARM32/64支持
armv7m.c	Cortex - M特定代码	寄存器收集，异常处理
rtthread.c	RT - Thread适配	线程信息，系统调用
mcd_example.c	使用示例	MSH命令，测试用例

配置选项



Kconfig 配置

使用 RTT ENV 工具 menuconfig 进入 RT-Thread Components → tools packages → MCoreDump 进行配置：

配置项	说明	默认值
PKG_USING_MCOREDUMP	启用 MCoreDump 组件	n
PKG_USING_MCOREDUMP_ARCH_ARMV7M	支持 ARM Cortex-M 架构	y
PKG_MCOREDUMP_MEMORY_SIZE	内存缓冲区大小	8192 字节
PKG_USING_MCOREDUMP_FILESYSTEM	启用文件系统支持	n
PKG_MCOREDUMP_FILESYSTEM_DIR	文件系统保存目录	"/sdcard"
PKG_MCOREDUMP_FILESYSTEM_PREFIX	文件名前缀	" core_"
PKG_USING_MCOREDUMP_EXAMPLE	启用示例代码	y

内存要求

最小 RAM：约 10KB（包含缓冲区和代码）

Flash 占用：约 15-20KB（取决于配置）

快速开始



适配工作

GCC 工具链

需要在项目的链接脚本中添加如下代码（noinit 段需要加到 bss 段前面）：

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

/* Section for persistent data that survives reset (no load, no init) */.noinit (NOLOAD) : ALIGN(4){    . = ALIGN(4);    __noinit_start__ = .;    *(.noinit)    *(.noinit.*)    . = ALIGN(4);    __noinit_end__ = .;} > RAM1
__bss_start = .;.bss :{    ...} > RAM1__bss_end = .;

Keil 工具链（ac5/ac6）

•
•
•
•

/* 0x2400 是coredump预留的内存空间 */RW_IRAM2 (0x20000000 + (0x00020000 - 0x2400)) UNINIT 0x2400  {    *(.bss.NoInit)}

CPU 异常部分

cortex-m3 请参考此 PR 的内容进行修改：https://github.com/RT-Thread/rt-thread/pull/10619

cortex-m4 请参考此 PR 的内容进行修改：https://github.com/RT-Thread/rt-thread/pull/10618

cortex-m33 请参考此 PR 的内容进行修改：https://github.com/RT-Thread/rt-thread/pull/10624

1. 启用组件

在 RT-Thread 项目中通过 menuconfig 启用 MCoreDump：

•
•
•
•
•
•
•

# 更新软件包索引pkgs --upgrade-force
# 进入配置菜单menuconfig
# 导航到: RT-Thread online packages → tools packages → MCoreDump

2. 编译和运行

•
•
•
•
•

# 编译项目scons
# 烧录到目标板# 启动系统，MCoreDump 会自动初始化

3. 基本使用

系统正常启动，会自动打印 MCoreDump 相关信息，包括：coredump 缓存区起始地址，缓冲区大小

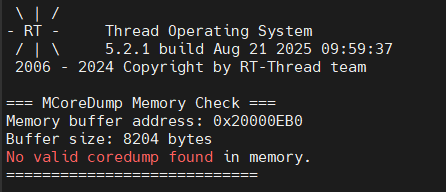

演示第一次启动没有触发过异常因此会显示：”No valid coredump found in memory.“

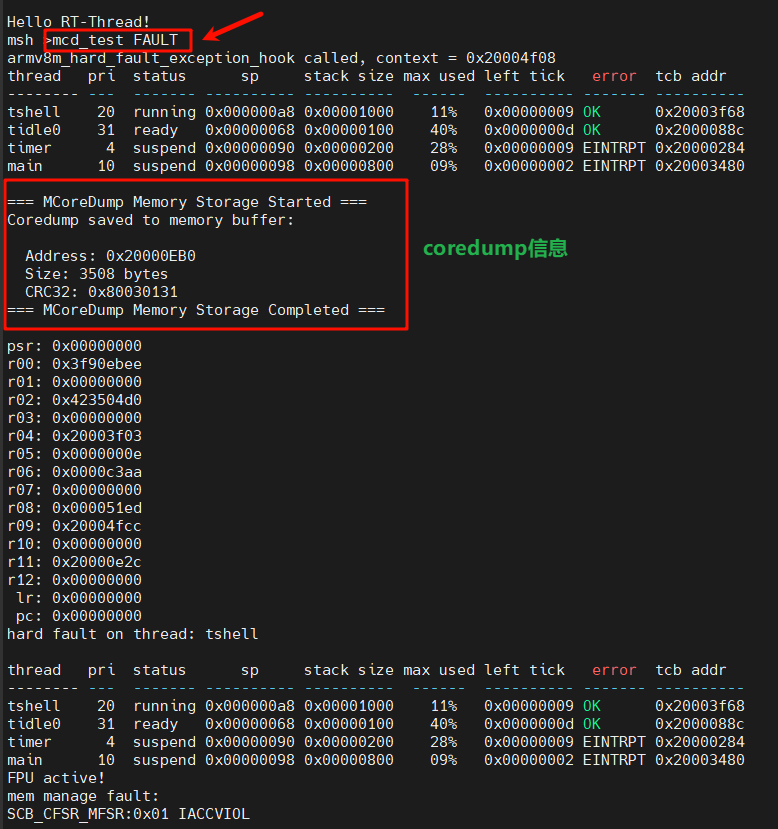

手动输入 mcd_test FAULT 触发非法地址访问异常，并触发硬件 fault，此时会打印出 coredump 信息。

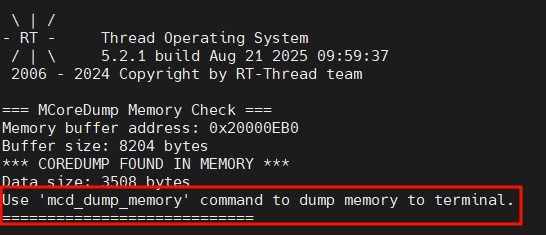

芯片进行复位后，会打印 ”Use ‘mcd_dump_memory’ command to dump memory to terminal.“

由于 coredump 缓存区被定义到了 noinit 段，除非没有硬件断情况发生否则会正常的如下图所示

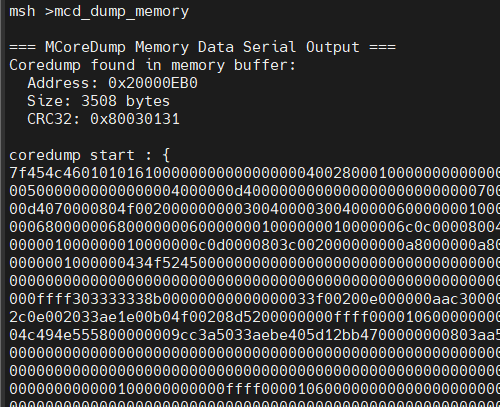

此时可以在 shell 中输入 mcd_dump_memory 将 coredump 信息打印出来。

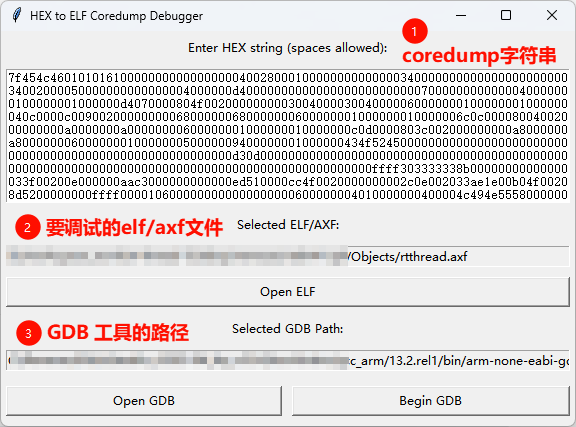

工具使用：打开 MCoreDump/tools 下面的 coredump.exe 软件，下图介绍了具体功能字段信息：

点击 Begin GDB 按钮，启动 GDB 调试：

API 参考



主要函数

mcd_init() - 初始化函数

•

voidmcd_init(mcd_writeout_func_t func);

功能：初始化 MCoreDump 系统，自动检测FPU支持

参数：

func：输出回调函数指针，用于处理 coredump 数据

FPU检测：

自动检测：基于编译器宏 __VFP_FP__ 和 __SOFTFP__

硬件FPU：包含浮点寄存器信息

软件FPU：仅包含核心寄存器信息

示例：

•
•
•
•

voidmy_output(uint8_t *data, int len){    // 处理 coredump 数据}mcd_init(my_output);  // 自动检测FPU

mcd_faultdump()

•

intmcd_faultdump(mcd_output_mode_t output_mode);

功能：生成 coredump 并输出到指定目标

参数：

output_mode：输出模式

MCD_OUTPUT_SERIAL：串口输出

MCD_OUTPUT_MEMORY：内存缓冲区

MCD_OUTPUT_FILESYSTEM：文件系统

返回值：

MCD_OK：成功

MCD_ERROR：失败

mcd_check_memory_coredump()

•

rt_bool_tmcd_check_memory_coredump(void);

功能：检查内存中是否存在有效的 coredump

返回值：

RT_TRUE：存在有效 coredump

RT_FALSE：无有效 coredump

mcd_print_memoryinfo()

•

voidmcd_print_memoryinfo(void);

功能：打印 coredump 内存信息，通常在启动时调用

mcd_mini_dump() - 简化 coredump

•

voidmcd_mini_dump(void);

功能：生成当前线程的简化 coredump

特点：

仅包含当前线程信息

文件更小，生成更快

适合快速故障分析

mcd_multi_dump() - 完整 coredump（包括线程信息）

•

voidmcd_multi_dump(void);

功能：生成包含所有线程的完整 coredump

特点：

包含系统所有线程信息

提供完整的系统快照

适合深度分析

尺寸计算函数

•
•

int32_tmcd_mini_dump_size(void);    // 获取简化 coredump 大小int32_tmcd_multi_dump_size(void);   // 获取完整 coredump 大小

输出模式详解

1. 串口输出模式 (MCD_OUTPUT_SERIAL)

•
•

// 直接输出 coredump 到串口mcd_faultdump(MCD_OUTPUT_SERIAL);

特点：

实时输出，无需额外存储空间

输出十六进制格式，带 CRC32 校验

适合实时调试和分析

输出格式：

•
•
•
•

coredump start : {7f454c46010101000000000000000000...} coredump endcrc32 : 12345678

内存缓冲区模式 (MCD_OUTPUT_MEMORY)

•
•
•
•
•
•

// 保存到内存缓冲区mcd_faultdump(MCD_OUTPUT_MEMORY);// 检查和读取if (mcd_check_memory_coredump()) {    mcd_dump_memory_to_serial();}

特点：

数据持久保存（断电保持）

缓冲区大小可配置

带完整性校验（CRC32）

适合现场故障记录

3. 文件系统模式 (MCD_OUTPUT_FILESYSTEM)

•
•
•
•

// 保存到文件系统mcd_faultdump(MCD_OUTPUT_FILESYSTEM);// 从内存保存到文件mcd_dump_filesystem();

特点：

生成标准 ELF 文件

支持时间戳命名

可用标准调试工具分析

需要文件系统支持

高级配置



自定义输出函数

•
•
•
•

voidmy_custom_output(uint8_t *data, int len){    // 自定义数据处理逻辑    // 例如：网络传输、专用存储等}

内存缓冲区配置

在 rtconfig.h 中或通过 Kconfig 设置：

•

#define PKG_MCOREDUMP_MEMORY_SIZE    (16 * 1024)  // 16KB 缓冲区

文件系统路径配置

•
•

#define PKG_MCOREDUMP_FILESYSTEM_DIR     \"/data/coredump\"#define PKG_MCOREDUMP_FILESYSTEM_PREFIX  \"crash_\"

调试工具使用



使用 GDB 分析

获取 coredump 内容：

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

# 模拟异常情况：
msh />mcd_test FAULTthread           pri  status      sp     stack size max used left tick   error  tcb addr---------------- ---  ------- ---------- ----------  ------  ---------- ------- ----------tshell            20  running 0x000000d40x00001000    13%   0x00000008 OK      0x20006e28mmcsd_detect      22  suspend 0x000000c40x00000800    51%   0x00000001 EINTRPT 0x20004d68tidle0            31  ready   0x0000008c0x00000400    16%   0x00000005 OK      0x20005878main              10  suspend 0x000000d40x00000800    56%   0x0000000c EINTRPT 0x20005fc0
=== MCoreDump Memory Storage Started ===Coredump saved to memory buffer:
  Address: 0x20000EF4  Size: 3644 bytes  CRC32: 0x86517DA7=== MCoreDump Memory Storage Completed ===
# -------------------------------------软复位芯片-------------------------------------
  \ | /- RT -     Thread Operating System / | \     5.2.1 build Aug 19202513552006 - 2024 Copyright by RT-Thread team
=== MCoreDump Memory Check ===Memory buffer address: 0x20000EF4Buffer size: 8208 bytes*** COREDUMP FOUND IN MEMORY ***Data size: 3644 bytesUse 'mcd_dump_filesystem' command to save to file.Use 'mcd_dump_memory' command to dump memory to terminal.File counter: 0 (next file will be 0001)============================
[I/SDIO] SD card capacity 31166976 KB.[I/SDIO] sd: switch to High Speed / SDR25 mode
found part[0], begin: 1048576, size: 29.739GB[I/app.filesystem] SD card mount to '/sdcard'msh />msh />mcd_dump_filesystemCreating coredump file: /sdcard/core_0001.elfCoredump file opened successfully (fd: 3)Saving coredump from memory to file: /sdcard/core_0001.elfCoredump saved successfully to: /sdcard/core_0001.elfmsh />msh /sdcard>lsDirectory /sdcard:core_0001.elf       3736

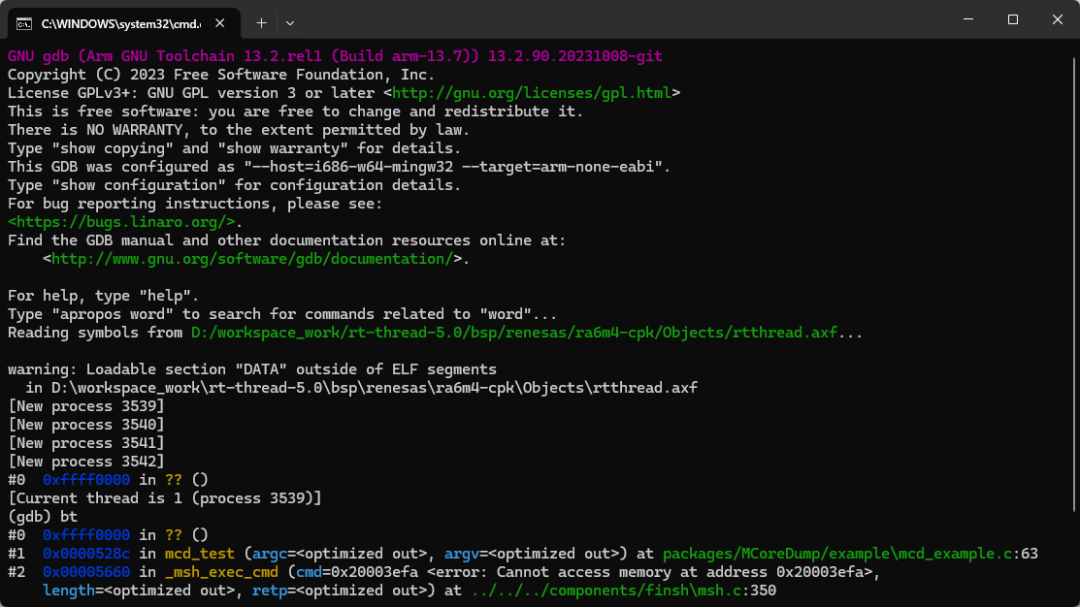

GDB 分析（需要使用高版本 gcc 工具链，实测 >= 13.2）：

•
•
•
•
•
•
•
•
•
•
•

# 启动 GDB + 加载 coredumpD:\...\gcc_arm\13.2.rel1\bin\arm-none-eabi-gdb.exe rt-thread.elf core_0001.elf

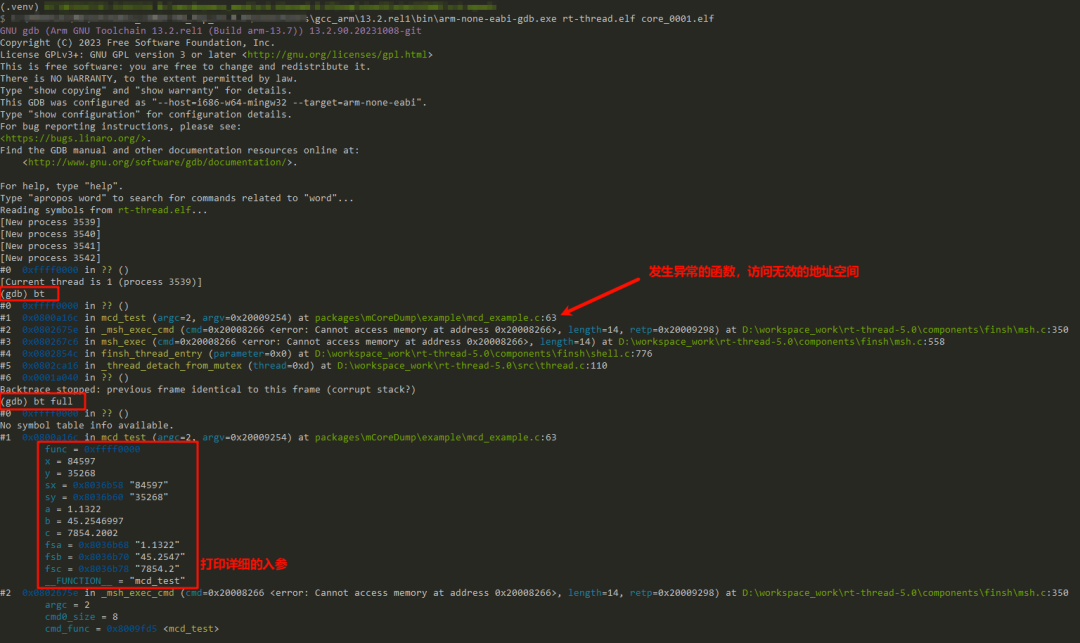

# 查看崩溃位置(gdb) bt
# 查看寄存器(gdb) info registers
# 查看所有寄存器(gdb) info registers all

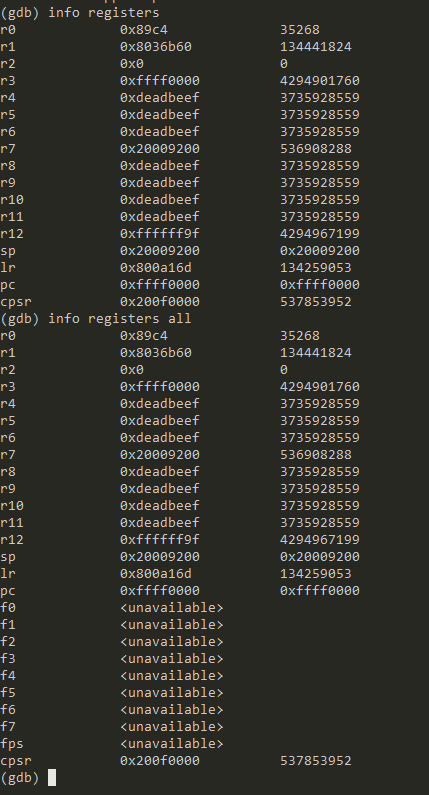

查看寄存器内容：

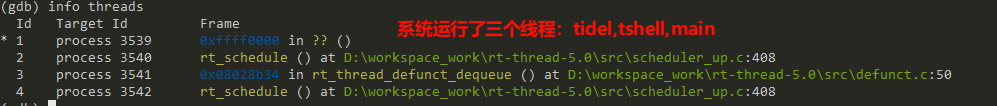

查看系统线程信息：

如何适配新架构



以 ARMV7-M 为例：

实现 rt_hw_exception_install 传入异常发生时的栈帧

packages\MCoreDump\arch 下新增架构文件夹，需要在 armv7m.c 中实现 armv7m_hard_fault_exception_hook，

在 armv7m.c 中实现 collect_registers_armv7m 函数，实现对 coredump 结构体成员赋值

packages\MCoreDump\osal\rtthread.c 中新增 arch_hard_fault_exception_hook 声明，调用关系：rtt_hard_fault_exception_hook—>arch_hard_fault_exception_hook

mcd_get_regset实现：把当前 CPU 的一组核心寄存器快照写入由 regset 指向的内存区，按约定的顺序保存

mcd_multi_dump 实现：用于收集当前 CPU 寄存器快照（core + 可选 FPU），再调用 RTOS 相关回调收集多线程信息，最后生成 core dump。与 mcd_mini_dump 的主要差别在于：mini 只准备单一线程/最小信息，multi 会通过 mcd_rtos_thread_ops 收集多线程/RTOS 信息然后生成完整 coredump

packages\MCoreDump\arch\armv7m\registers.h 中需要实现对应架构的栈帧（r0-r15，xpsr）

性能特性



指标	值	说明
单线程 coredump 时间	< 100ms	不包含 I/O 时间
多线程 coredump 时间	< 500ms	取决于线程数量
内存占用	8-64KB	可配置缓冲区大小
Flash 占用	15-20KB	包含完整功能
支持线程数	无限制	受内存大小限制

 故障排除



Q1: GDB 报错 “Core file format not supported”

请使用 gdb-multiarch 或 更高版本 arm-none-eabi-gdb。

Q2：控制台打印 “Failed to create coredump file”

请确认 SD 卡 在成功挂载；

可使用 ls / 命令确认文件系统目录是否可见。

Q3: 系统启动后提示 “elm mount filesvstem failed!”

存储介质需要格式化为 FAT32 格式，可以在系统启动后输入mkfs -t elm sd0命令进行格式化。格式化成功后，重启系统，控制台打印 elm file system initializated!

注意：格式化会删除SD卡中的所有文件，请谨慎使用！！！
