‌TLC6C5716-Q1 汽车级16通道LED驱动器技术文档总结

在指示灯和 LCD 局部调光背光方面，汽车应用也存在。对于这些应用，越来越多的人认为需要多通道恒流LED驱动器。要求是获得与 LED 相同的强度和色温。为了系统级安全，LED 驱动器必须能够感应故障。

TLC6C5716-Q1 器件是一款汽车 16 通道恒流 RGB LED 驱动器，可对 LED 进行测试。TLC6C5716-Q1器件提供由外部电阻设置的最大50 mA输出电流。该器件具有 7 位点校正，每个输出有两个范围。该器件还具有用于每个颜色组输出的 8 位强度控制。
*附件：tlc6c5716-q1.pdf

12位、10位或8位灰度控制可调整每个输出的强度。该器件具有检测系统故障的电路，包括 LED 故障、相邻引脚短路故障、基准电阻故障等。压摆率控制有 2 个位置进行调整，以最大限度地降低系统噪声。输出电平从一个 LED 组到另一个 LED 组的变化之间有一个间隔。这个间隔有助于减少启动电流。SDI 和 SDO 引脚允许多个设备串联连接，以便通过 1 个串行接口进行控制。

特性

• 符合 AEC-Q100 标准，适用于汽车应用
  • 器件温度等级 1：–40°C 至 125°C，T一个
• 16 个恒流吸收输出通道
  • 50mA 最大输出电流
  • 8V 最大输出电压
  • 两个输出组：OUTRn、OUTBn
• 输出电流调整
  • 每个通道的 7 位点校正 （DC）
  • 每组 8 位亮度控制 （BC）
• 集成PWM灰度发生器
  • 每个单独通道的 PWM 调光
  • 可调全局灰度模式：12位、10位、8位
• 保护和诊断
  • LED开路检测（LOD）、LED短路检测（LSD）、输出GND短路检测（OSD）
  • 相邻引脚短路 （APS） 检测
  • 热前警告 （PTW）、热关断 （TSD）
  • IREF 电阻开路 （IOF） 和短路检测 （ISF） 以及保护
  • 用于 GCLK 错误检测和寄存器错误检查的否定位切换LOD_LSD
  • LOD_LSD电路自检
• 可编程输出压摆率
• 输出通道组延迟
• 串行数据接口

参数

方框图

‌1. 产品概述‌
TLC6C5716-Q1是德州仪器（TI）推出的汽车级16通道恒流LED驱动芯片，专为汽车仪表盘、局部调光显示屏、氛围照明等应用设计。其主要特性包括：

• ‌AEC-Q100认证‌：支持-40°C至125°C工作温度。
• ‌输出通道‌：16路恒流灌电流输出，最大50mA/通道，分两组（OUTRn/OUTBn）。
• ‌电流调节‌：7位点校正（DC）每通道独立调节，8位亮度控制（BC）每组统一调节。
• ‌PWM调光‌：集成12/10/8位可编程灰度控制，支持独立通道PWM调光。

‌2. 关键功能‌

• ‌诊断与保护‌：
  • LED开路（LOD）、短路（LSD）、接地短路（OSD）检测。
  • 相邻引脚短路（APS）检测，支持自检命令。
  • 热预警（PTW）和热关断（TSD）功能。
• ‌通信接口‌：串行数据接口（SDI/SDO/SCK）支持多设备级联。
• ‌输出控制‌：可编程压摆率（100ns/200ns）和通道组延时（降低浪涌电流）。

‌3. 应用场景‌

• 汽车仪表盘背光
• 中控台显示屏局部调光
• 车内RGB氛围灯
• 换挡指示灯

‌4. 技术参数‌

• ‌电源范围‌：VCC 3V-5.5V，LED供电电压最高8V。
• ‌电气特性‌：通道间电流精度±4%，负载调整率±0.7%/V。
• ‌封装‌：38引脚HTSSOP（带散热焊盘），尺寸6.2mm×12.5mm。

‌5. 编程与配置‌

• ‌寄存器控制‌：通过288位串行接口配置灰度（GS）、功能控制（FC）、亮度（BC）和点校正（DC）寄存器。
• ‌特殊命令‌：支持全局复位、错误清除、自检等12种指令。

‌6. 设计支持‌

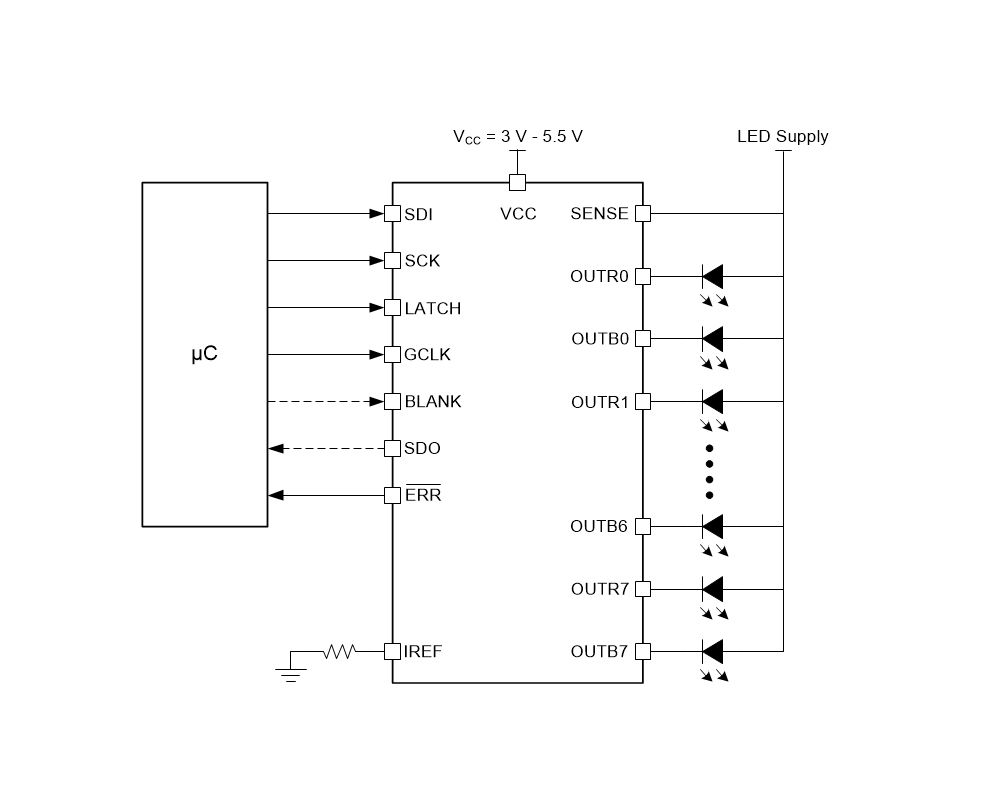

• 提供典型应用电路图（图31）和布局示例（图35）。
• 支持多芯片级联驱动（如128分区背光需8片并联）。

‌文档版本‌
SLVSEB5A（2018年7月发布，8月修订），生产数据（PRODUCTION DATA）。
