‌LM3444 AC-DC离线LED驱动器数据手册总结

LM3444 是一款自适应恒定关断时间 AC/DC 降压（降压）恒定电流 为点亮大功率 LED 提供恒定电流的控制器。高频 功能强大的架构允许使用小型外部无源元件。无源PFC电路 通过在大部分周期内直接从线路汲取电流来确保良好的功率因数，并且 为降压稳压器提供恒定的正电压。其他功能包括热 关断、电流限制和电压CC欠压锁定。LM3444 是 采用薄型 10 引脚 VSSOP 封装或 8 引脚 SOIC 封装。
*附件：lm3444.pdf

特性

• 应用电压范围：80 V交流至 277 V交流
• 能够控制大于 1 A 的 LED 电流
• 开关频率可调
• 低静态电流
• 自适应可编程关断时间允许
  恒定纹波电流
• 热关断
• 120 Hz 无闪烁
• 薄型10引脚VSSOP封装
  或8引脚SOIC封装
• 专利驱动架构

参数

方框图

‌1. 产品概述‌
LM3444是德州仪器（TI）推出的自适应恒定关断时间AC/DC降压（Buck）恒流控制器，专为驱动高功率LED设计。其特点包括：

• ‌输入电压范围‌：80 VAC至277 VAC
• ‌输出电流能力‌：支持超过1A的LED电流
• ‌关键特性‌：可调开关频率、低静态电流、热关断保护、无120Hz频闪
• ‌封装选项‌：10引脚VSSOP或8引脚SOIC

‌2. 核心功能‌

• ‌恒流控制‌：通过恒定关断时间架构实现LED电流精准调节。
• ‌被动PFC电路‌：提升功率因数，直接从交流线路获取电流。
• ‌保护机制‌：集成热关断、电流限制及VCC欠压锁定（UVLO）。

‌3. 典型应用‌

• ‌固态照明‌（如商业/工业/住宅灯具）

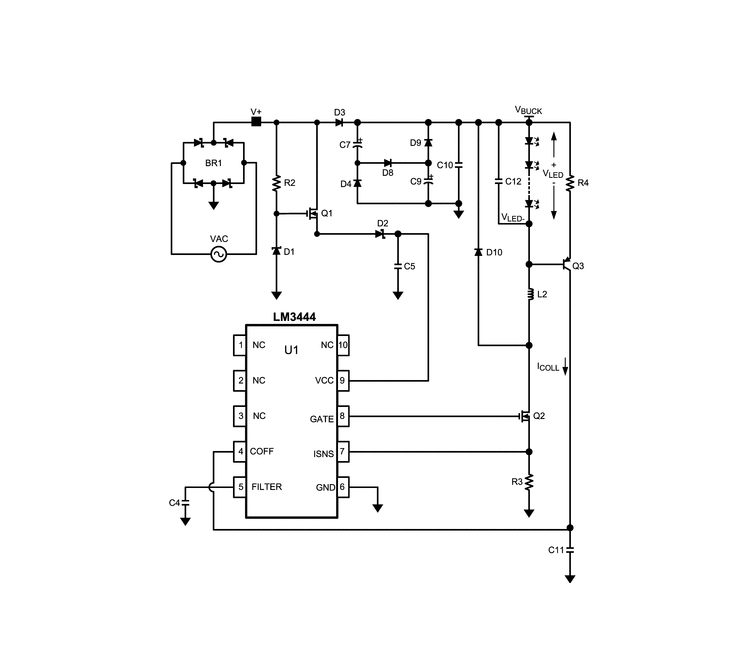

• ‌电路拓扑‌：Buck降压结构搭配谷底填充电路（Valley-Fill），支持多级配置（2级或3级）以优化输入电压范围。

‌4. 设计要点‌

• ‌关断时间设置‌：通过外部电阻（R4）和电容（C11）配置
• ‌电感选择‌：需确保最小导通时间（>200ns）并计算电感值以控制电流纹波。
• ‌谷底填充电容‌：用于维持VBUCK电压，电容值需根据输入电压和功率需求计算。

‌5. 电气特性‌

• ‌工作电压‌（VCC）：8V至13V
• ‌ESD保护‌：HBM ±2000V，CDM ±1250V
• ‌效率‌：典型值85%-95%（视LED串联数量及输入电压而定）。

‌6. 封装与布局建议‌

• ‌引脚功能‌：包括COFF（关断时间设置）、FILTER（PWM调光输入）、GATE（MOSFET驱动）等。
• ‌布局指南‌：高频路径（如R3、Q2、L2）需短接以降低噪声，低功率信号（FILTER/COFF）靠近芯片放置。

‌7. 支持文档‌

• 提供完整的设计示例、BOM清单及效率曲线图（如效率随输入电压变化曲线）。

该器件适用于需高可靠性、高效率的LED驱动场景，其数据手册包含详细的设计公式、参数表和典型应用电路，可指导工程师快速实现方案开发。
