LM3492 2 通道独立可调光 LED 驱动器技术手册

描述

LM3492/-Q1 集成了一个升压转换器和一个双通道电流调节器,以实现高效且经济高效的 LED 驱动器,用于驱动两个可单独调光的 LED串,最大功率为 15 W,输出电压高达 65 V。升压转换器采用专有的投影导通时间控制方法,可提供快速瞬态响应,无需需要补偿,并且几乎恒定的开关频率可在 200 kHz 至 1 之间编程 兆赫。 应用电路采用陶瓷电容器稳定,不会产生噪音 变 暗。 可编程峰值电流限制和软启动功能可降低启动时的电流浪涌,集成的 190 mΩ、3.9A N 沟道 MOSFET 开关可最大限度地减少解决方案 大小。
*附件:lm3492.pdf

快速压摆率电流调节器允许高频和窄脉冲宽度调光信号,在超过 3 kHz 的调光频率下实现 1000:1 的非常高的对比度。LED 电流可通过单个电阻器在 50 mA 至 200 mA 范围内进行编程。

为了最大限度地提高效率,动态余量控制 (DHC) 会自动调整输出电压降至最低。DHC 还有助于为不同数量的 LED 提供单个 BOM串,这是不同尺寸的背光面板所必需的,从而减少了整体开发时间和成本。LM3492/-Q1 带有一个多功能 COMM 引脚,用作与外部 MCU 连接的双向 I/O 引脚,用于以下功能:电源良好,过热、IOUT 过压和欠压指示、开关频率调谐和通道 1 禁用。LM3492/-Q1 的其他监控功能包括精确使能、VCC欠压锁定、电流调节器过功率保护和热关断保护。 这 LM3492/-Q1 采用热增强型 20 引脚 HTSSOP 封装。

特性

  • 升压转换器:
    • LM3492-Q1 是一款符合 AEC Q100 1 级标准的汽车级产品
    • 非常宽的输入电压范围为 4.5 V 至 65 V
    • 可编程软启动
    • 无需环路补偿
    • 与陶瓷和其他低 ESR 电容器一起使用,稳定,无噪音
    • 几乎恒定的开关频率可在 200 kHz 至 1 MHz 范围内编程
  • 当前监管机构:
    • 可编程 LED 电流范围为 50 mA 至 200 mA
    • 在调光频率超过 3 kHz 时具有 1000:1 的对比度,最小 LED 电流脉冲宽度为 300 ns
    • 两个独立的可调光 LED 灯串,最高 65 V,总功率为 15 W(通常为 28 个 LED,电流为 150 mA)
    • 动态余量控制可最大限度地提高效率
    • 过功率保护
    • ±3% 电流精度
  • 监督职能:
    • 精确启用
    • 用于诊断和命令的通信 I/O 引脚
    • 热关断保护
    • 热增强型 20 引脚 HTSSOP 封装

参数
电流调节器

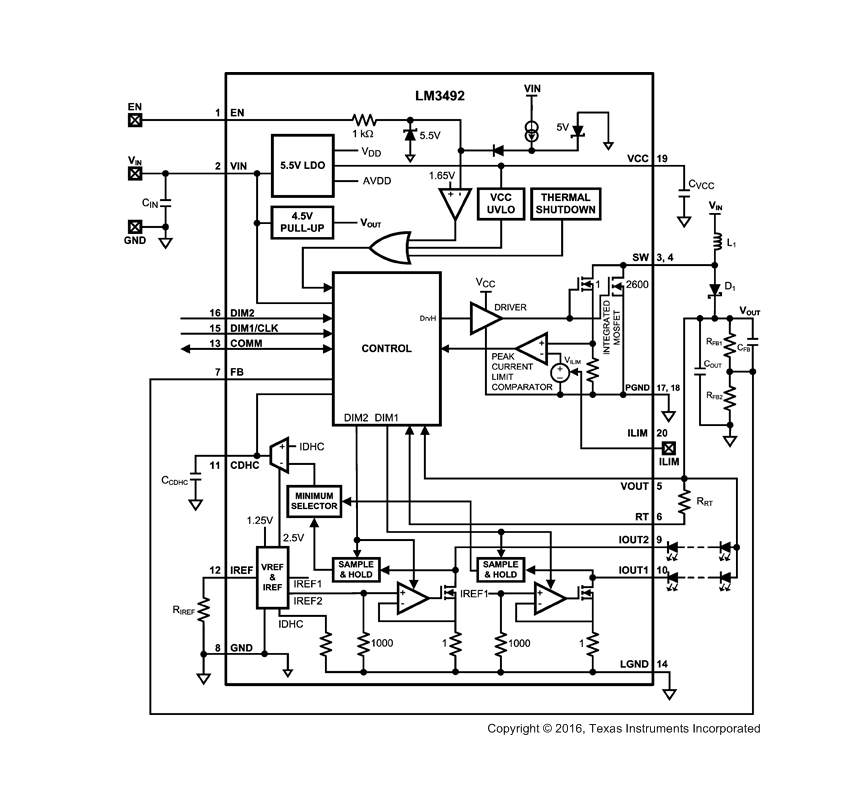

方框图

电流调节器
1. 产品概述
LM3492/LM3492-Q1是德州仪器(TI)推出的双通道独立可调光LED驱动芯片,集成升压转换器和快速电流调节器,专为高效LCD背光应用设计。

  • 关键特性‌:
    • 升压转换器‌:输入电压范围4.5V至65V,无需环路补偿,支持陶瓷电容,开关频率可编程(200kHz至1MHz)。
    • 电流调节器‌:双通道独立控制,LED电流50mA至200mA可调,支持1000:1高对比度调光(最小脉宽300ns)。
    • 动态压差控制(DHC) ‌:自动优化输出电压以提升效率,支持单BOM适配不同LED数量。
    • 保护功能‌:过功率保护、热关断、精确使能、VCC欠压锁定等。

2. 应用场景

  • 汽车/船舶GPS显示屏背光(6.5"-10" LCD)
  • 超薄高对比度LED面板(最高支持28颗LED,15W总功率)

3. 技术细节

  • 封装‌:20引脚HTSSOP(带散热焊盘),工作温度-40°C至125°C。
  • 控制模式‌:采用专利的“投影导通时间(POT)”控制技术,实现快速瞬态响应和恒定开关频率。
  • 通信接口‌:COMM引脚支持双向通信,用于故障诊断(如过压/欠压指示)和参数调节(如频率调谐)。

4. 典型应用设计

  • 外围电路‌:需配置电感(如47µH)、升压二极管(100V/3A)、反馈电阻(RFB1=402kΩ, RFB2=16.2kΩ)及软启动电容(CCDHC=0.47µF)。
  • 布局建议‌:缩短功率路径走线,优化散热设计(通过接地焊盘和多层过孔散热)。

5. 版本与认证

  • LM3492-Q1符合AEC-Q100 Grade 1汽车级认证,适用于严苛环境。

6. 文档支持

  • 提供参考设计(如AN-2056评估板指南)、热性能分析及布局示例。
