‌LM3553 1.2A双闪光LED驱动系统（带I2C兼容接口）技术文档总结

LM3553 是一款固定频率、电流模式升压 DC/DC 转换器，具有两个稳压电流吸收器。该器件能够驱动单节锂离子电池高达 1.2A 的负载。

LM3553 包括一个 TX 引脚，可在闪光事件期间强制 Torch 模式，从而允许 RF 功率放大器和 Flash/Torch 模式之间的同步。它还包括一个多功能引脚 （M/F），可用作 GPIO 和一个硬件 RESET 引脚。

LM3553 采用 3mm x 3mm 封装。
*附件：lm3553.pdf

特性

• 精确且可编程的 LED 电流高达 1.2A，步长 128
• 总解决方案尺寸 < 30mm^2^
• 90% 峰值效率
• 通过 5V 输入驱动 2 个串联 1.2A LED
• 通过 3.0V 输入驱动 2 个串联 LED，电流为 600mA
• 通过 3.0V 输入驱动 1 个 1.2A LED
• 可调节过压保护允许单路或串联 LED作
• 四种工作模式：割炬、闪光灯、指示灯和电压模式 （4.98V）
• 16 步可编程闪光脉冲安全定时器
• TX 输入确保与 RF 功率放大器脉冲同步或防止 LED 过热
• 关机期间 LED 断开
• 通过 F 进行闪光灯/成像器同步CN针
• /硬件复位
• 多功能引脚（RESET和GPIO）
• 薄型 12 引脚 WSON 封装（DQB0012A：3mm x 3mm x 0.8mm，0.4mm 间距）

参数

方框图

‌1. 核心功能‌

• ‌高精度可编程电流‌：支持双LED串联驱动，最大输出电流1.2A（128级可调），单LED驱动时电流可达1.2A（3.0V输入）或600mA（2颗LED串联）。
• ‌高效设计‌：峰值效率达90%，整体解决方案面积小于30mm²。
• ‌多重保护机制‌：可调过压保护（OVP）、热关断保护（140°C触发）、硬件复位功能。

‌2. 工作模式‌

• ‌四种操作模式‌：
  • ‌ Torch（手电筒） ‌：持续低电流照明。
  • ‌ Flash（闪光） ‌：高电流脉冲，支持安全定时器（16级可调）。
  • ‌ Indicator（指示） ‌：固定20mA电流输出。
  • ‌ Voltage Mode（电压模式） ‌：输出恒定4.98V电压。

‌3. 关键特性‌

• ‌同步控制‌：通过TX引脚与射频功率放大器同步，避免LED过热。
• ‌ 多功能引脚（M/F） ‌：可配置为GPIO或硬件复位。
• ‌紧凑封装‌：12引脚WSON（3mm×3mm×0.8mm），适合空间受限应用。

‌4. 典型应用‌

• 手机摄像头闪光灯、智能手机/PDA闪光、LED背光。

‌5. 设计支持‌

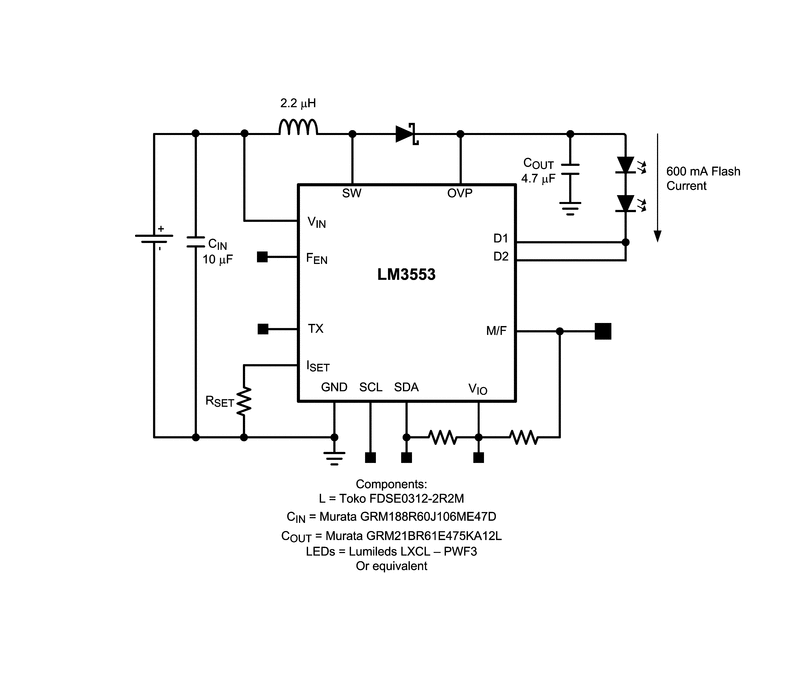

• ‌外部元件要求‌：
  • 电感：推荐2.2µH（如Toko FDSE312-2R2M）。
  • 电容：输入10µF（陶瓷）、输出4.7µF（单LED）或10µF（串联LED）。
  • 电阻（RSET）：根据目标电流计算（如1.2A需14kΩ）。
• ‌布局建议‌：优化PCB热传导，减少开关节点噪声。

‌6. 寄存器配置‌

• 通过I2C接口（地址53h）控制：
  • ‌亮度调节‌：Torch/Flash寄存器分别支持31级和127级电流控制。
  • ‌安全定时器‌：闪光持续时间50ms至3200ms可编程。

‌7. 性能数据‌

• 输入电压范围：2.7V–5.5V。
• 工作温度：-30°C至+85°C（环境温度）。
