Texas Instruments TPS6104x-Q1高频升压转换器的输出电压高达28V，适用于汽车应用。TPS6104x-Q1采用预调节低压轨、双节镍氢/镍镉或单节锂离子电池供电，支持的输入电压范围为1.8V至6V。TPS6104x-Q1转换器可生成高达1MHz的开关频率，因而可以使用陶瓷和钽输出电容器等小型外部组件。TPS6104x-Q1器件采用节省空间的5引脚SOT-23封装，实现了较小的整体解决方案尺寸。

数据手册；*附件：Texas Instruments TPS6104x-Q1高频升压转换器数据手册.pdf

TI TPS61040-Q1转换器具有内部400mA开关电流限制。相比之下，TPS61041-Q1转换器具有250mA开关电流限制，可为低功耗应用提供更低的输出电压纹波和更小的外形尺寸电感器。

TPS6104x-Q1器件采用脉冲频率调制 (PFM) 方案，具有恒定峰值电流控制功能。低静态电流（28µA典型值）和优化的控制方案相结合，有助于器件在整个负载电流范围内高效运行。

特性

• 符合汽车应用标准
• 输入电压范围：1.8V至6V
• 可调输出电压范围：高达28V
• 内部开关电流：400mA (TPS 61040-Q1) 和 250mA (TPS 61041-Q1)
• 高达1MHz的开关频率
• 空载静态电流：28µA（典型值）
• 关段电流：1µA（典型值）
• 内部软启动
• 节省空间的5引脚SOT-23封装

典型应用图

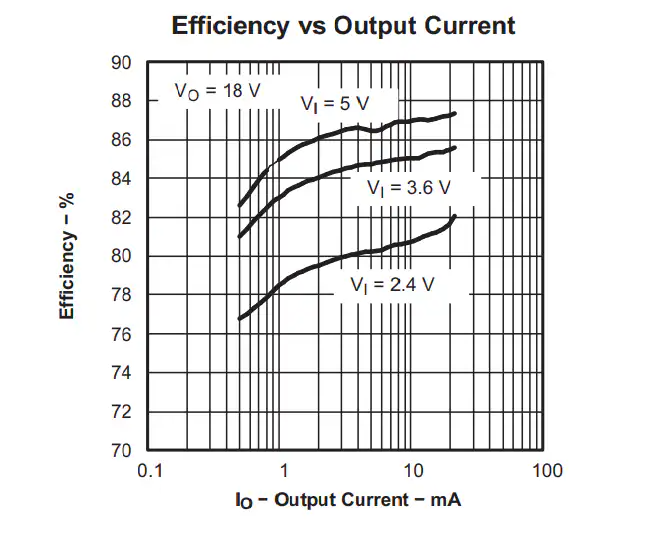

效率与输出电流

TPS6104x系列升压转换器技术解析与应用指南

一、产品概述

TPS6104x是德州仪器(TI)推出的高频升压转换器系列，专为中小型LCD偏置电源和白色LED背光供电设计。该系列包含TPS61040(400mA开关电流)和TPS61041(250mA开关电流)两款型号，采用SOT-23、TSOT-23和2mm×2mm WSON封装。

关键特性

• ‌宽输入电压范围‌：1.8V至6V
• ‌高输出电压‌：可调至28V
• ‌高效率‌：最高达90%(VIN=5V, VOUT=18V时)
• ‌超低静态电流‌：28μA(典型值)
• ‌高开关频率‌：最高1MHz
• ‌多种封装选项‌：SOT23-5、TSOT23-5和2mm×2mm WSON

二、技术规格详解

1. 电气特性参数

• ‌输入电压范围‌：1.8-6V
• ‌输出电压范围‌：VIN至28V(可调)
• ‌开关电流限制‌：
  • TPS61040: 400mA(典型值)
  • TPS61041: 250mA(典型值)
• ‌静态电流‌：
  • 工作状态：28μA(典型值)
  • 关断状态：1μA(典型值)
• ‌反馈基准电压‌：1.233V(典型值)

2. 热性能参数

• ‌结温范围‌：-40°C至125°C
• ‌热阻参数‌：
  • SOT-23封装：RθJA=205.2°C/W
  • WSON封装：RθJA=83.0°C/W

三、系统应用示例

1. 可调输出电压LCD偏置电源

通过DAC或模拟电压(0V=25V，1.233V=18V)调节输出电压，适用于需要动态调整偏置电压的应用场景。

2. 带负载断开功能的LCD偏置电源

使用外部晶体管(如BC857C)在关断时完全断开负载，避免通过电感和二极管的漏电流路径。

3. 正负输出LCD偏置电源

可同时生成+10V和-10V输出，满足需要双极性电源的显示应用。

4. 白色LED驱动电路

支持PWM调光(通过EN引脚)和模拟调光(通过FB引脚)两种亮度控制方式，效率可达86%(VIN=3V，ILED=15mA)。

四、性能曲线分析

1. ‌效率曲线‌：
   • 在VOUT=18V条件下：
     • VIN=5V时峰值效率达88%
     • 负载电流1mA至100mA范围内效率保持70%以上
2. ‌静态电流特性‌：
   • 随输入电压升高而增加
   • 温度升高时静态电流增大
3. ‌开关电流限制特性‌：
   • TPS61040：350-450mA(随温度变化)
   • TPS61041：215-285mA(随温度变化)
