‌CDCLVP1102高性能时钟缓冲器技术文档总结

CDCLVP1102是一种高度通用、低附加抖动缓冲器，可生成两个 来自一个 LVPECL、LVDS 或 LVCMOS 输入的 LVPECL 时钟输出副本，用于各种 通信应用。它的最大时钟频率高达 2 GHz。整体添加剂 抖动性能小于 0.1 ps，RMS 从 10 kHz 到 20 MHz，总输出偏斜为 低至 10 ps，使该器件成为要求苛刻的应用的完美选择。
*附件：cdclvp1102.pdf

CDCLVP1102时钟缓冲器将单个时钟输入 （IN） 分配给两对 差分LVPECL时钟输出（OUT0、OUT1），时钟分配偏移最小。输入 可以是 LVPECL、LVDS 或 LVCMOS/LVTTL。

该CDCLVP1102专为驱动 50 Ω输电线路而设计。开车时 单端模式下的输入，LVPECL 偏置电压 （V AC_REF ） 应该是 应用于未使用的负输入引脚。但是，对于高达 2 GHz 的高速性能， 强烈建议使用差分模式。

该CDCLVP1102的工作温度范围为 –40°C 至 85°C，并可在 QFN-16,3 毫米× 3 毫米封装。

特性

• 1：2 差分缓冲器
• 单时钟输入
• 通用输入可接受 LVPECL、LVDS、
  LVCMOS/LVTTL
• 两个LVPECL输出
• 最大时钟频率：2 GHz
• 最大内核电流消耗：33 mA
• 极低的附加抖动：<100 fs，RMS，失调范围为 10 kHz
  至 20 MHz
• 2.375V至3.6V器件电源
• 最大传播延迟：450 ps
• 最大输出偏斜：10 ps
• LVPECL 基准电压，V AC_REF ，可用于电容耦合输入
• 工业温度范围：–40°C 至 85°C
• 支持 105°C PCB 温度
  （在导热垫处测量）
• 采用 3 mm × 3 mm QFN-16 （RGT） 封装
• ESD 保护超过 2 kV （HBM）

参数

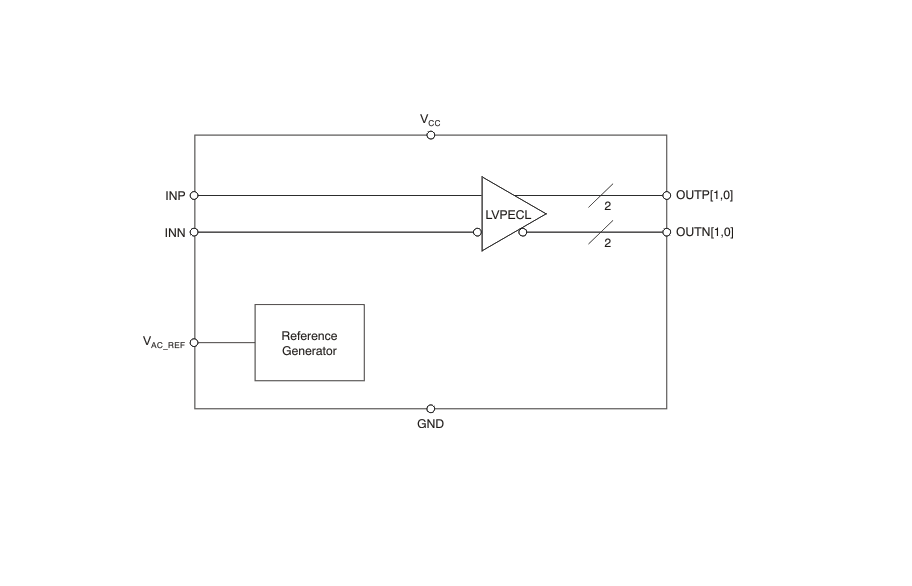

方框图

‌1. 产品概述‌
CDCLVP1102是德州仪器（TI）推出的高性能双路LVPECL输出时钟缓冲器，具有超低附加抖动（<100 fs RMS）和10 ps输出偏斜特性。该器件支持2 GHz最大时钟频率，适用于无线通信、医疗成像等高精度时序要求的场景。

‌2. 核心特性‌

• ‌输入兼容性‌：支持LVPECL、LVDS、LVCMOS/LVTTL多种输入信号类型
• ‌输出性能‌：2路差分LVPECL输出，50 Ω传输线驱动能力
• ‌电气参数‌：
  • 工作电压：2.375V至3.6V
  • 功耗：最大核心电流33 mA
  • 传播延迟：≤450 ps
• ‌环境适应性‌：工业级温度范围（-40°C至85°C），支持105°C PCB温度

‌3. 应用领域‌

• 无线通信基站
• 网络设备时钟分配
• 医疗成像设备时序控制
• 测试测量仪器

‌4. 关键技术创新‌

• ‌超低抖动设计‌：10 kHz-20 MHz频段附加抖动<0.1 ps RMS
• ‌自适应偏置‌：集成VAC_REF参考电压生成器，简化电容耦合输入设计
• ‌热优化封装‌：3mm×3mm QFN-16封装，内置散热焊盘

‌5. 设计支持‌

• 提供详细的PCB布局指南（包括热焊盘处理建议）
• 推荐电源去耦方案：0.1μF+1μF+10μF三级滤波
• 典型应用电路示例（含LVPECL/LVDS终端匹配方案）

‌6. 文档结构‌
完整数据手册包含：

• 引脚功能定义（含未连接引脚处理建议）
• 绝对最大额定值与推荐工作条件
• 交流/直流特性测试方法
• 修订历史记录（最新版本支持105°C PCB温度）

该器件通过优化信号完整性和热管理设计，为高速时钟分配系统提供可靠的时序解决方案。
