芯伯乐零漂移轨到轨运放芯片，微安级功耗高精度信号处理

      在当今的电子系统设计中，运算放大器作为信号处理的核心元件，其性能的优劣直接决定了信号链路的品质与输出信号的可靠性。特别是在工业自动化、精密仪器仪表设备等领域，对于高精度、低功耗且能够在复杂条件下稳定工作的运放芯片需求日益增长。芯伯乐AD8551/AD8552/AD8554系列运算放大器凭借其卓越的性能，为设计工程师提供了一个理想的解决方案。


01
产品概述
      芯伯乐AD8551/AD8552/AD8554是0.4Mhz增益带宽积的高性能运算放大器。该系列芯片采用了先进的自校零技术，实现了超低失调电压（Typ：2uV）和接近零的温漂（Typ：0.03uV/℃），同时具备轨到轨输入输出特性、高开环增益（Typ：135dB）、高电源抑制比（Typ：110dB）和高共模抑制比（Typ：110dB）。且具有低静态电流（Typ：18uA）等优势，能够满足多种应用场景下对信号处理精度和功耗控制的严苛要求。



02
设计优势




零漂移性能：采用自动校零技术，有效消除由于时间、温度变化引起的失调电压漂移，确保在长时间工作和宽温度范围内保持极高的直流精度，对于高精度测量和控制应用至关重要。



轨到轨输入输出：输入电压范围可扩展至电源电压轨，输出电压也能接近电源电压轨，极大地提高了信号的动态范围，使信号传输更加完整，适用于各种对信号幅度要求较高的场景，如传感器信号调理和数据采集系统。



高精度特性：低失调电压和高开环增益、高电源抑制比使其能够有效抑制共模干扰和电源噪声，精确放大微小信号，在电子秤、压力传感器等精密测量场合表现出色。



低功耗与宽电源适应性：18uA的低静态电流和1.8V~5.5V的宽电源电压范围，既延长了电池供电设备的续航时间，又增强了芯片在不同电源环境下的通用性和灵活性，方便在各种电子系统中集成应用。





03

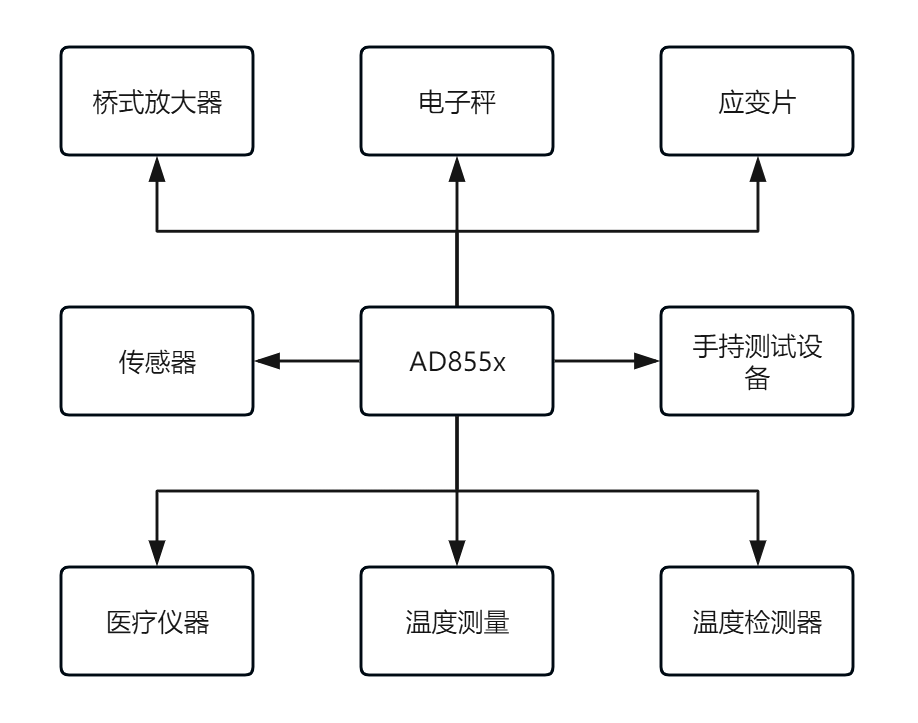

应用场景
01工业自动化领域      可用于应变计桥式放大器，精确测量微小的应变信号，实现高精度的力、压力、重量等物理量的检测与控制。例如在电子秤中，能够稳定、准确地放大传感器产生的微弱信号，确保称重结果的准确性。

02仪器仪表行业

   在手持测试设备、温度测量仪器等中发挥重要作用。其低噪声、低漂移特性有助于提高仪器的测量精度和稳定性，使仪器能够更可靠地获取和显示被测物理量的真实信息。

03传感器

  AD8551/AD8552/AD8554系列的低失调电压与轨到轨输入/输出特性，优化了微弱模拟信号的捕获与传输完整性。这使得它在处理接近电源轨的传感器输出或极低电平信号时表现卓越，有效抑制了信号削波和非线性失真，能够为后端ADC或处理电路提供了高保真度的输入。



04

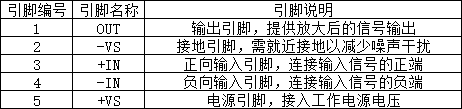

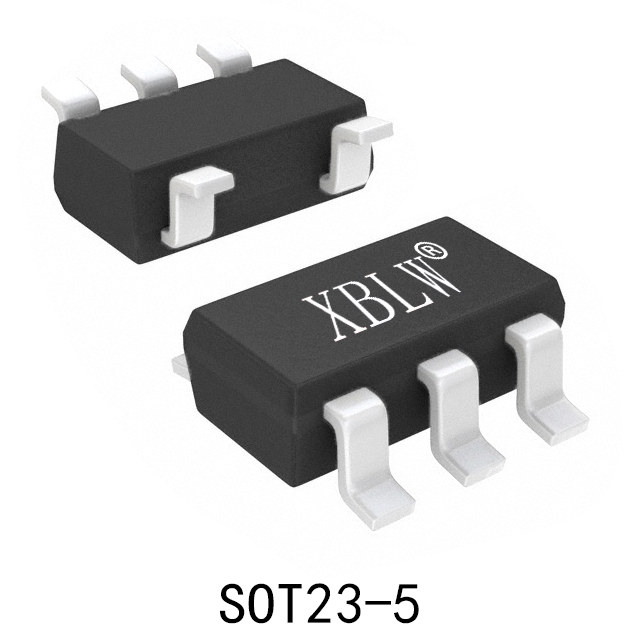

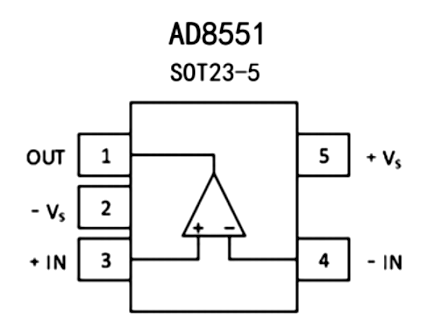

引脚配置（以SOT23-5封装为例）









05
典型应用电路

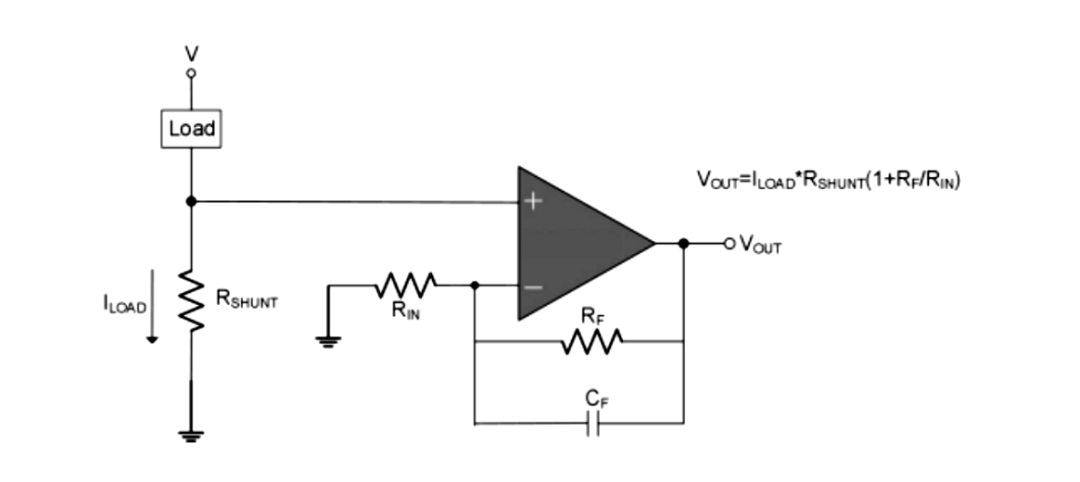

01低侧电流监测电路

      该电路可将AD8551/AD8552/AD8554系列配置为低侧电流监测模式，通过检测流经采样电阻的电流来监测负载电流。其输出电压与负载电流成正比，能够有效地对电路中的电流进行实时监测和保护，适用于电池供电设备、电源管理系统等场景，帮助实现过流保护、电流监控等功能。

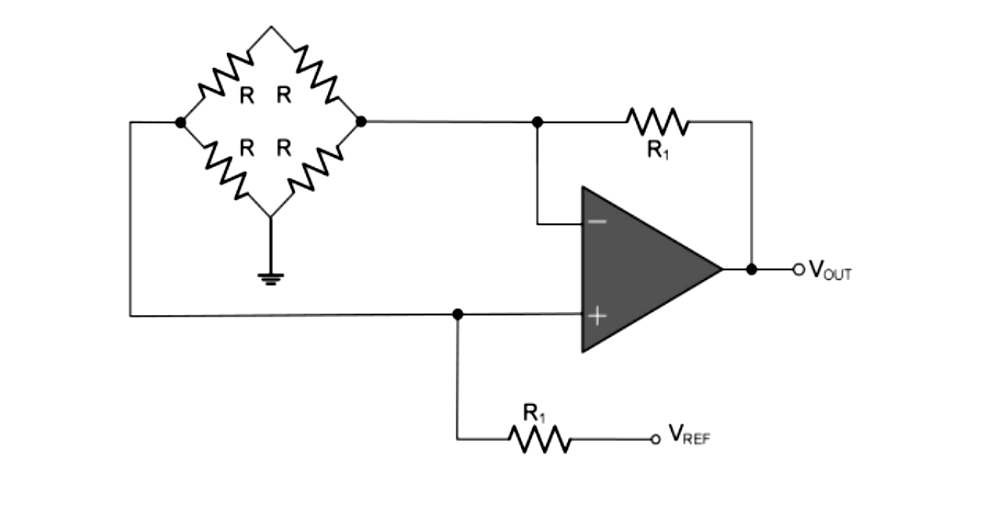

02桥式放大电路

      在桥式传感器应用中，如压力传感器、称重传感器等，桥式放大电路可以精确地放大传感器产生的差分信号。AD8551/AD8552/AD8554系列运放的高精度、低漂移特性能够确保信号的稳定放大，提高传感器测量的准确性和可靠性，同时抑制共模干扰，提取有用信号。

总结



      芯伯乐AD8551/AD8552/AD8554系列运算放大器以其零漂移、轨到轨输入输出、高精度、低功耗等优异性能，在众多对信号处理精度要求极高的电子系统中具有广泛的应用前景。无论是工业自动化、仪器仪表还是医疗电子领域，AD8551/AD8552/AD8554系列都能为设计工程师提供可靠的高精度信号处理解决方案，助力电子设备实现更精准、更稳定的性能表现，满足现代电子设备在复杂环境下对信号处理的严苛需求。
