NVIC中断配置固件库详解

14.3.3

NVIC中断配置固件库

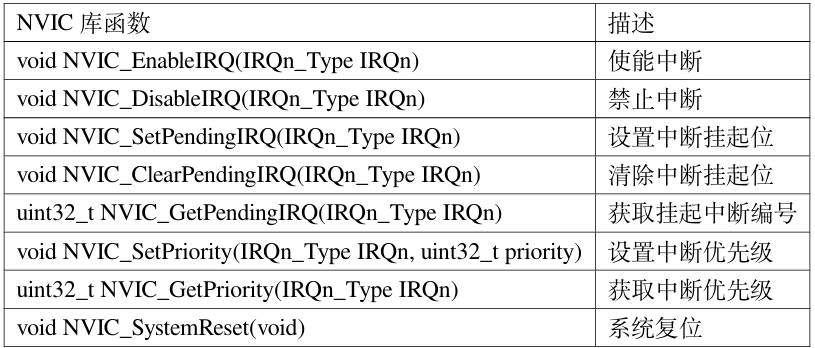

固件库文件core_cm33.h的最后，还提供了NVIC的一些函数，这些函数遵循CMSIS规则，只要是Cortex-M33的处理器都可以使用，具体如下：

表格15‑3符合CMSIS标准的NVIC库函数

点击可查看大图

这些库函数我们在编程的时候用的都比较少，甚至基本都不用。在配置中断的时候我们还有更简洁的方法，请看中断编程小节。

14.4

RA6M5

瑞萨的RA6M5采用了Cortex-M33内核，Cortex-M33内核的NVIC支持为数众多的系统异常和外部中断，除了个别异常的优先级被定死外，其它异常的优先级都是可配置的。Cortex-M33可以配置的支持多达480个外部中断，瑞萨对于中断向量表的使用有112个，其中可配置的有96个，RA6M5外围模块的可配置的中断事件有287个，最高可达256个优先级。

14.4.1

中断向量表

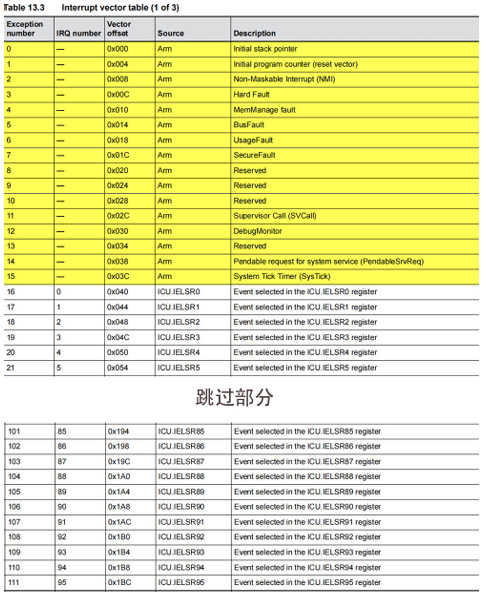

中断向量表提供了相应的中断服务程序，我们一般称它为ISR，中断响应通过提取中断服务程序首地址的方式来完成程序指针PC的跳转。但是对于Cortex-M33的内核，RA6M5在中断向量表中使用了112个ISR。下面提供了瑞萨RA6M5对于ISR的使用。

点击可查看大图

注解

其中前16个是配置Arm的比如初始堆栈指针等为黄色的部分。后面96个是配置ICU事件选择寄存器ICU.IELSR。具体可翻阅《RA6M5 Group User’s Manual: Hardware》里的Table13.3 Interrupt vector table。

14.4.2

ICU.IELSRn寄存器

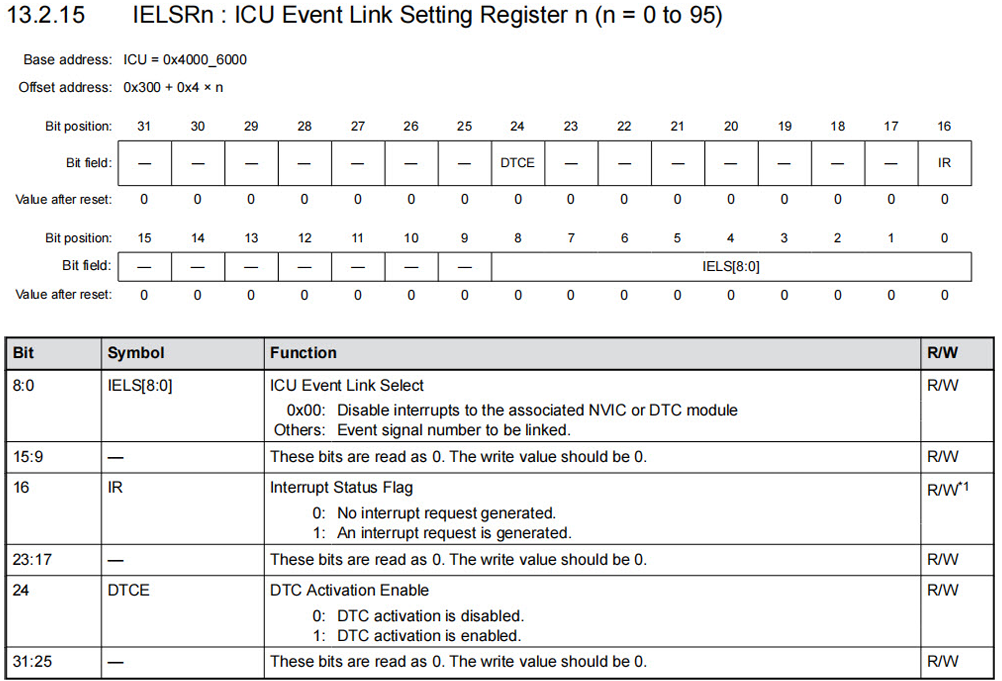

IELSRn寄存器选择NVIC使用的IRQi源。IELSRn对应于NVICIRQ输入源编号，其中n=0至95。

点击可查看大图

IELS[8:0]位将事件信号链接到相关的NVIC或DTC模块。事件选项分为8组（组0至7）。IR状态标志表示来自IELS[8:0]中指定事件的单个中断请求。DTCE位是DTC激活使能位，当DTCE位设置为1时，相关事件被选择为DTC激活源。

14.4.3

中断事件表

在中断事件表里，瑞萨RA6M5中可以配置什么中断，如IIC中断、GPT中断、Port中断、DMAC中断、DTC中断、AGT中断等等，具体可翻阅《RA6M5 Group User’s Manual：Hardware》里的Table13.4Event table。

14.5

ELC模块简介

事件链接控制器（EventLink Controller，ELC）将各种外围模块产生的事件请求作为源信号，连接到不同的模块，允许模块之间直接链接，不需要CPU干预。就是将事件（中断源）绑定到外设功能，当事件触发时，就会执行所绑定的外设功能。你可以认为这是一种中断，只不过这种中断不需要CPU的参与。

事件号和中断号之间的关系：事件链接的事件号与相关联的中断源的事件号相同。

ELC特性

219种事件信号可以被直接连接到各个模块。ELC生成ELC事件信号和激活DTC的事件。
