‌TPS543B25E 同步降压转换器技术文档总结

该TPS543B25E是一款高效、18V、25A、同步降压转换器。该器件采用内部补偿、固定频率的ACM控制架构，在始终在强制连续导通模式（FCCM）下工作时，产生0.5V至7V的输出电压。该器件能够在高达2.2MHz的开关频率下提供高效率，使该器件成为需要小设计尺寸的设计的绝佳选择。固定频率控制器的工作频率范围为500kHz至2.2MHz，并可使用SYNC引脚与外部时钟同步。其他功能包括高精度基准电压源、双线远程检测、可选软启动时间、单调启动到预偏置输出、可选电流限制、通过 EN 引脚的可调欠压锁定 （UVLO） 以及全套故障保护。

该TPS543B25E采用小型 2.5mm × 4.5mm HotRod™ WQFN-FCRLF 封装。
*附件：tps543b25e.pdf

特性

• 固定频率、内部补偿、高级电流模式 （ACM） 控制
• 集成6.5mΩ和2mΩ MOSFET
• 4V 至 18V 输入电压范围
• 0.5V 至 7V 输出电压范围
• 真正的差分遥感放大器 （RSA）
• 三个可选的PWM斜坡选项，以优化控制环路性能
• 五种可选开关频率：500kHz、750kHz、1MHz、1.5MHz和2.2MHz
• 可与外部时钟同步
• 0.5V，在整个温度范围内为±0.5%基准电压源精度
• 1ms、2ms、4ms和8ms可选软启动时间
• 单调启动到预偏置输出
• 可选电流限制，支持 25A 和 20A 工作
• 通过可调节的输入欠压锁定使能
• 电源良好输出监视器
• 输出过压、输出欠压、输入欠压、过流和过温保护
• –55°C 至 150°C 工作结温
• 2.5mm × 4.5mm、17引脚WQFN-FCRLF封装，间距为0.5mm
• 无铅（符合 RoHS 标准）
• 引脚兼容 20A - TPS543B22、16A - TPS543A26 和 12A - TPS543A22
• 提供 SIMPLIS 型号

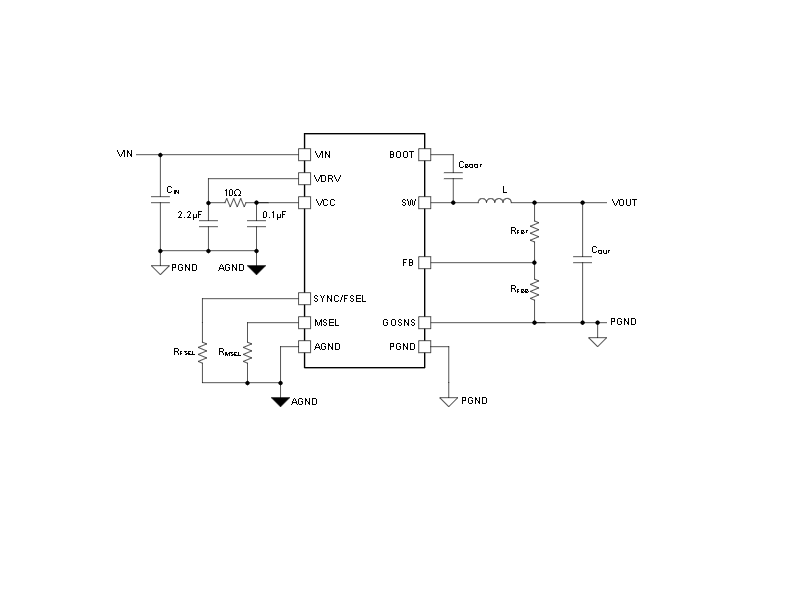

参数

方框图

‌1. 核心特性‌

• ‌输入/输出电压范围‌：
  • 输入：4V至18V
  • 输出：0.5V至7V（支持远程差分检测）
• ‌电流能力‌：
  • 最大25A连续输出电流（集成6.5mΩ高边/2mΩ低边MOSFET）
• ‌控制技术‌：
  • 先进电流模式（ACM）控制，内部补偿
  • 可选PWM斜坡（3种）优化环路性能
  • 5种开关频率可选（500kHz至2.2MHz），支持外部时钟同步
• ‌保护功能‌：
  • 输入欠压、输出过压/欠压、过流、过热保护
  • 可调电流限制（支持25A/20A模式）

‌2. 关键参数‌

• ‌效率‌：
  • 典型效率95%（12V输入，1.8V输出，1MHz开关频率）
• ‌精度‌：
  • 反馈电压基准精度±0.5%（全温度范围）
• ‌封装‌：
  • 2.5mm×4.5mm 17引脚WQFN-FCRLF（HotRod™封装）
• ‌工作温度‌：-55°C至150°C（结温）

‌3. 功能亮点‌

• ‌远程检测‌：
  • 差分远程检测放大器（RSA）减少PCB布局影响
• ‌软启动‌：
  • 4种可调软启动时间（1ms/2ms/4ms/8ms）
  • 支持预偏置输出启动
• ‌电源管理‌：
  • 可调输入欠压锁定（UVLO）
  • 开漏电源良好（PG）指示

‌4. 典型应用‌

• 航空电子设备
• 电子战系统
• 软件定义无线电
• 高密度电源模块

‌5. 设计支持‌

• ‌工具‌：WEBENCH® Power Designer定制设计
• ‌模型‌：提供SIMPLIS仿真模型
• ‌兼容性‌：引脚兼容TPS543B22（20A）、TPS543A26（16A）等型号
