BQ25858B-Q1汽车级双向降压-升压控制器技术文档总结

描述

BQ25858-Q1、BQ25858B-Q1 是汽车级、宽输入电压、双向开关模式降压-升压控制器。这些器件通过输出 CC-CV 控制在宽电压范围内提供高效调节。这些器件集成了降压-升压转换器的所有环路补偿,从而提供了易于使用的高密度解决方案。在反向模式下,器件从输出电源获取电源,并通过增加的恒流环路来调节输入端电压以进行保护。

除了I2C主机控制模式外,该器件还支持可编程硬件限制。输入电流和输出电流调节目标可分别通过IIN和IOUT引脚上的单个电阻进行设置。默认情况下,该器件被编程为提供5V输出,目标输出电压可以通过VOUT_REG寄存器位进行调节。
*附件:bq25858b-q1.pdf

特性

  • 符合 AEC-Q100 标准,适用于汽车应用
    • 温度等级 1:−40ºC ≤ TA≤150ºC
  • 宽输入电压工作范围:4.4V 至 70V,20mV/步
  • 带NFET驱动器的同步降压-升压DC/DC控制器
    • fSW 可在 200kHz 至 600kHz 范围内调节
    • 用于 EMI 降噪 (DRSS) 的开关频率抖动
    • 可选同步到外部时钟
    • 带软启动的集成环路补偿
    • 可选择的 PFM作以提高轻负载效率(PFM 或强制 PWM 选项)
    • 可选栅极驱动器电源输入,可优化效率
  • 支持正向和反向电源方向的 USB-PD 扩展功率范围 (EPR)
    • 输出电压调节范围为3.3V至60V,步进20mV。
    • 可调输入和输出电流调节(RAC_SNS、ROUT_SNS),范围为400mA至20A,50mA/步,使用5mΩ电阻
  • 旁路模式可实现最高效率,VOUT = VAC
  • 仅降压模式
  • 高精度
    • ±2% 输出电压调节
    • ±3% 输出/输入电流调节
    • ±2% 输入电压调节
  • I2C 控制,通过电阻可编程选项实现最佳系统性能
    • 硬件可调输入和输出电流限制
  • 集成 16 位 ADC,用于电压、电流和温度监控
  • 高安全集成度
    • 可调节的输入过压和欠压保护
    • 输出过压和过流保护
    • 热关断
  • 状态输出
    • 输入电源当前状态 (PG)
    • 切换台运行状态(STAT)
    • 36引脚5mm×6mm QFN,带可润湿侧翼

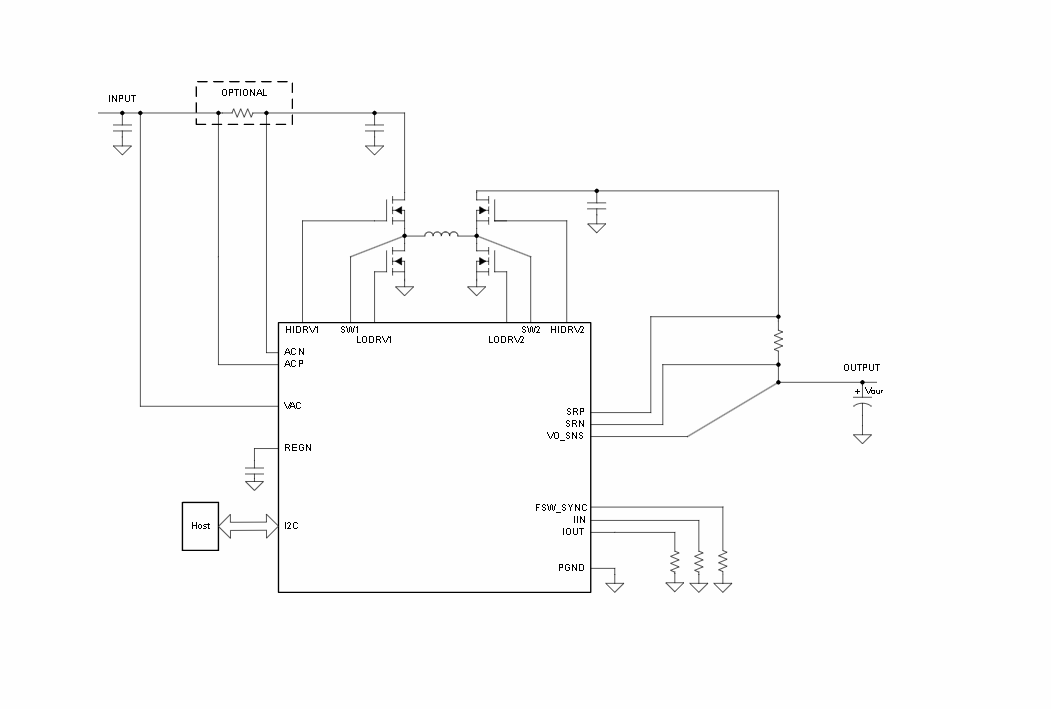

参数

升压控制器

方框图

升压控制器

1. 核心特性

  • 汽车级认证‌:符合AEC-Q100 Grade 1标准(工作温度范围-40°C至150°C)。
  • 宽电压范围‌:输入电压4.4V至70V,输出电压3.3V至60V(步进20mV)。
  • 拓扑结构‌:同步降压-升压控制器,支持双向功率流(正向/反向模式)。
  • 高效调节‌:开关频率可调(200kHz至600kHz),支持PFM轻载效率优化。
  • USB-PD兼容‌:支持扩展功率范围(EPR),适配多种快充协议。
  • 高精度控制‌:
    • 输出电压精度±2%,电流精度±3%(输入/输出)。
    • 集成16位ADC,实时监测电压、电流及温度。

2. 关键功能

  • 硬件可编程‌:通过电阻设置输入/输出电流限值(IIN/IOUT引脚)。
  • 保护机制‌:
    • 输入过压/欠压保护(ACOV/ACUV引脚可编程)。
    • 输出过流、过热关断(TSHUT阈值165°C)。
    • 临时过载电流限制(ILIM2/ILIM3模式)。
  • 工作模式‌:
    • 降压-升压模式‌:默认配置,支持宽电压转换。
    • 纯降压模式‌:通过MODE引脚选择。
    • 旁路模式‌:VOUT=VAC时效率最大化。

3. 接口与控制

  • I2C通信‌:主机可配置参数(地址:BQ25858-Q1为0x6B,BQ25858B-Q1为0x4B)。
  • 状态指示‌:
    • PG(电源正常)、STAT(开关状态)、INT(中断输出)引脚。
    • 支持引脚功能复用(通过寄存器配置)。
  • 同步与时钟‌:FSW_SYNC引脚支持外部时钟同步。

4. 典型应用场景

  • 汽车电子‌:ADAS域控制器、信息娱乐系统、中央计算单元。
  • 电池系统‌:低压电池管理、USB车载充电。
  • 工业设备‌:宽输入电压电源转换。

5. 封装与电气参数

  • 封装‌:36引脚QFN(5mm×6mm),带可润湿侧翼。
  • 电气规格‌:
    • 静态电流:1mA(典型值)。
    • 驱动电压:4V至12V(DRV_SUP引脚)。
    • 开关死区时间:45ns(典型值)。

6. 设计支持

  • 集成补偿‌:简化外部电路设计。
  • 布局建议‌:强调功率地(PGND)星型连接以降低噪声。
  • 典型效率曲线‌:48V输入时效率可达98%(5A输出)。
