PST4200 三通道集成降压,升压和超级电容充电 PMU 芯片(替代ETA9073)

描述


超级电容

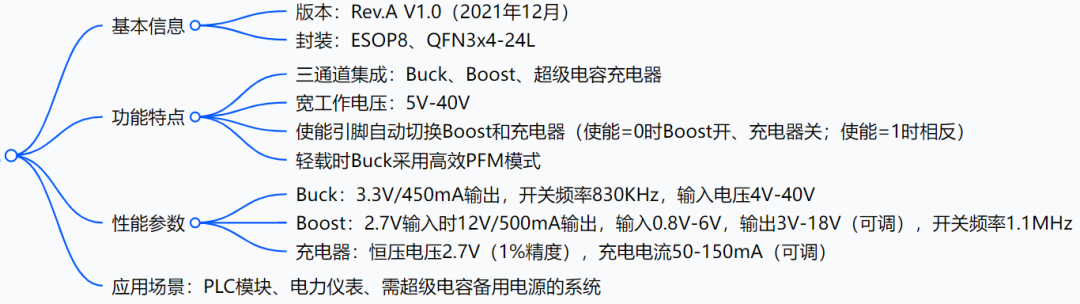

一、产品概述

型号:PST4200(替代ETA9073)

封装:ESOP-8 / QFN3x4-24L

功能:三通道集成电源管理单元(PMU)

同步Buck降压:40V输入 → 3.3V/450mA 输出

Boost升压:0.8-6V输入 → 3-18V/500mA 输出(支持电阻调节)

线性超级电容充电器2.7V恒压/150mA恒流(精度±1%)




二、关键特性

宽电压范围

输入电压:5-40V(Buck),0.8-6V(Boost)

输入耐压:42V(Buck)

高效能

Buck轻载时自动切换 PFM模式(高效节能)

Boost效率:>85%(典型值,12V输出)

智能控制

EN引脚:控制Boost/充电器自动切换(EN=0:Boost ON,充电器 OFF;EN=1:充电器 ON,Boost OFF)

保护机制

输入过压保护(OVP)、欠压锁定(UVLO)

过温保护(OTP):150°C关断,135°C恢复

ESD防护:HBM ±2kV / CDM ±1kV


三、典型应用

应用场景:PLC模块、智能电表、超级电容后备电源系统。

参考电路

Buck输出固定3.3V,Boost输出电压通过 FBU引脚外部分压电阻调节

  • VOUT_Boost=0.8V×(1+R1R2)


超级电容

  • 超级电容充电器输入来自Buck输出(OUTD引脚)。

四、设计要点

关键元件选型

BST电容:≥10nF陶瓷电容(耐压>10V),靠近BST-SWD引脚。

输入/输出电容:推荐 X7R/X5R陶瓷电容(低ESR),输入电容≥10μF(耐压2倍于最大输入)。

电感:Buck推荐 10μH,Boost推荐 4.7μH(饱和电流需>最大负载电流+纹波电流)。

PCB布局

输入电容紧靠 SYSIN和GND,反馈电阻靠近 FB引脚

功率路径采用宽铜箔布线,增加散热过孔。

远离噪声源(如SW开关节点)。

自动切换阈值

通过EN引脚分压电阻设置输入电压切换点:

  • R2=VENVSYSIN−VEN×R1(R2:1−20kΩ)


超级电容


五、性能曲线

Buck效率:>90%(5V输入,轻载),>80%(24V输入,满载)。

Boost负载调整率:12V输出时,负载0-500mA波动≤±0.5%。

超级电容充电:恒流(150mA)→ 恒压(2.7V),充满时间约10分钟(1F电容)。
