断路器触头无线测温解决方案：提升电力设备安全与运维效率

以下是针对断路器触头场景的安科瑞无线测温解决方案，为您提供一套完整、可行的实施计划。

1 问题背景：断路器触头温度监测的必要性

断路器触头是电力系统中关键连接部位，长期运行中因表面氧化、材料老化、松动积尘等因素会导致接触电阻增大。当大电流通过时，这些部位会异常发热，形成安全隐患。若不及时发现并处理，可能引发设备烧毁、供电中断，甚至导致火灾爆炸等严重事故。传统测温方式难以在高电压、强电磁干扰环境下安全有效地监测触头温度，而安科瑞无线测温解决方案通过无线传输技术，实现了对断路器触头温度的实时在线监测和预警，有效保障电力系统安全稳定运行。

安科瑞崔怡蒙 152-167-512-08

2 解决方案设计原则与系统架构

2.1 设计原则

安全性：采用无线传输技术，彻底解决高压环境下传统有线测温方式的绝缘安全隐患

可靠性：传感器具备-50℃~125℃的宽温工作能力，能在恶劣环境下稳定运行

实时性：系统提供24小时不间断温度监测，响应迅速，确保及时预警

灵活性：支持多种组网方式，可根据现场需求灵活配置，从单柜监测到整个配电室的集中监控

2.2 系统架构

安科瑞无线测温系统采用分层分布式结构，如下表所示：

系统层次 功能组件 主要型号 功能特点

采集层 无线温度传感器 ATE400/ATE200/ATE100等 直接安装于断路器触头等发热部位，采集温度数据

传输层 无线收发器 ATC200/ATC400/ATC450-C/ATC600 接收传感器无线信号，汇聚上传数据

显示层 就地显示装置 ARTM-Pn系列/ASD320/ATP007触摸屏 就地显示实时温度，提供现场预警

平台层 后台监控系统 Acrel-2000/T 全站温度数据集中监控、数据分析、告警管理

3 核心产品选型指南

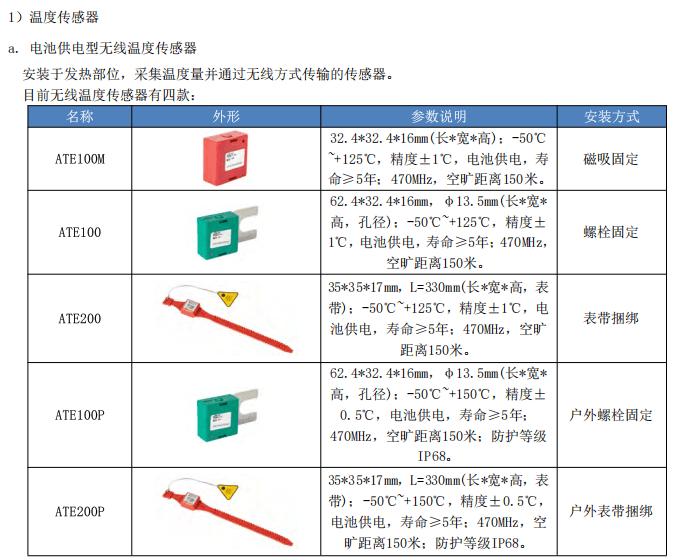

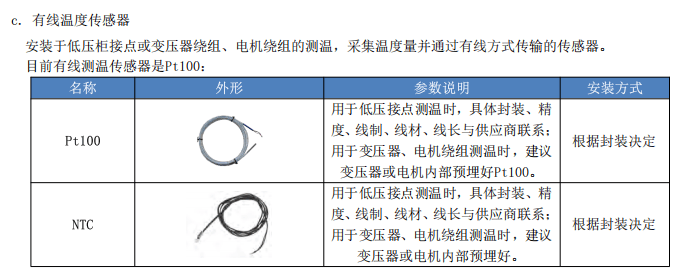

3.1 无线温度传感器选型

根据断路器触头监测场景的特殊需求，可选择以下型号的传感器：

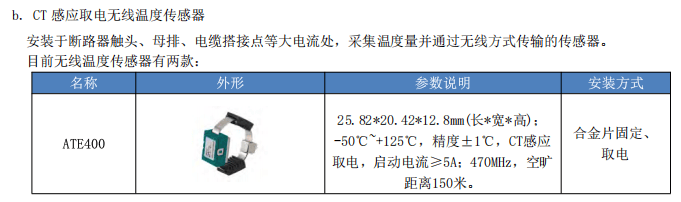

ATE400（无源CT取电）：适用于高压断路器触头监测，采用CT感应取电方式，启动电流≥5A，无需电池。安装时保证合金片4层缠绕，特别适合高电压等级环境。

ATE200（表带式有源）：电池供电，采用表带式安装，适用于断路器触臂、静触头等部位，提供黄、绿、红三色区分A/B/C相序。

ATE100（螺栓式有源）：螺栓固定方式，安装稳固，适合母排连接点等平面安装场景。

ATE100M（磁吸式）：适用于铁质表面，磁吸安装简便，可用于变压器表面等辅助监测。

表1：无线温度传感器选型对比

传感器型号 供电方式 适用场景 安装方式 特点

ATE400 CT感应取电（无源） 高压断路器触头 合金片缠绕（保证4层） 免维护，启动电流≥5A

ATE200 电池供电 断路器触臂、静触头 表带式固定 相序颜色区分

ATE100 电池供电 母排接头、电缆头 螺栓固定 安装稳固

ATE100M 电池供电 铁质设备表面 磁吸吸附 安装简便

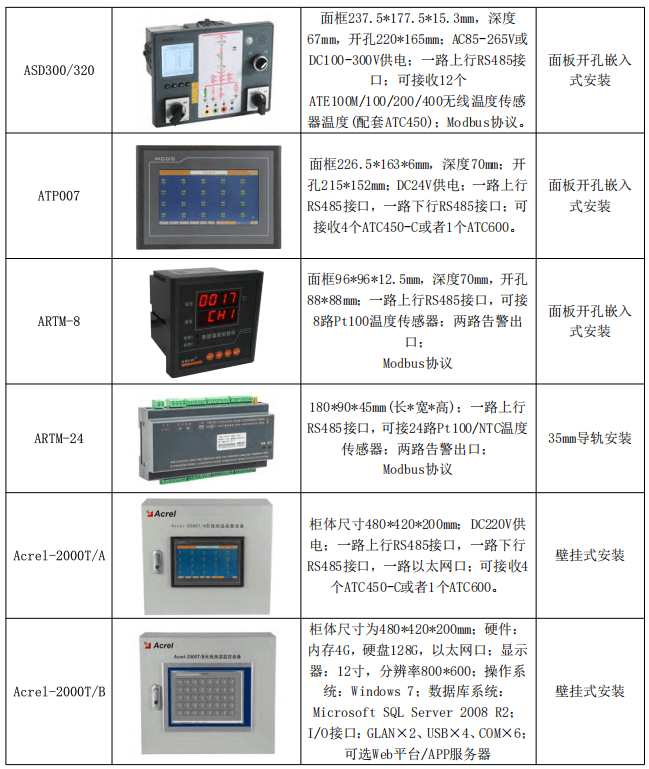

3.2 数据采集与显示单元选型

单柜就地显示方案：选用ARTM-Pn系列装置，每台可接收最多18个传感器的数据，适用于单个开关柜的温度监测。

多柜集中显示方案：采用ATP007/ATP010触摸屏，可接收多达240个传感器数据，提供更全面的监测视图。

智能操控一体化方案：ASD320/ASD500装置将温度监测与开关柜智能操控功能结合，节省空间。

3.3 系统组网方案

小型站点方案：传感器→ARTM-Pn→RS485→本地监控系统

大型站点方案：传感器→ATC450-C/ATC600（可连接60/240路传感器）→RS485/以太网→Acrel-2000/T监控系统

复杂环境方案：增加ATC600-Z中继器，增强信号覆盖，适用于有遮挡或分布广泛的监测点。

4 实施步骤与安装指南

4.1 安装前准备

现场勘查：确定监测点位数量、位置及环境条件

方案设计：根据勘查结果选择合适的传感器型号和系统组网方式

设备清单：根据设计结果准备传感器、显示装置、收发器等设备

4.2 传感器安装

停电准备：确保安装部位断电，做好安全措施

安装定位：根据相序标识（A-黄、B-绿、C-红）确定安装位置

固定传感器：

对于ATE400：将合金片在断路器触头处缠绕4层确保牢固

对于ATE200：使用表带固定在触臂或静触头处

对于ATE100M：直接吸附在铁质表面

激活检查：打开传感器电源开关，确认指示灯正常闪烁

4.3 系统调试

通信测试：检查传感器与接收装置之间的通信质量

数据验证：比对现场实际温度与系统显示值，确保准确性

阈值设置：根据标准要求设置多级报警阈值（如70℃预警、90℃紧急报警）

系统联调：验证从采集到后台显示的完整数据流

5 系统功能与优势

5.1 核心功能

实时监测：24小时不间断监测断路器触头温度

多级报警：用户自定义温度阈值，系统提供越限预警、超温报警等多级报警机制

数据记录：系统记录历史温度数据，支持查询曲线及报表

远程访问：通过Acrel-2000/T系统实现远程监控，支持Web访问

5.2 独特优势

安全可靠：无线传输解决高压隔离问题，传感器防护等级高（如IP68）

精准监测：测量精度可达±1℃，响应迅速

灵活扩展：模块化设计便于后期扩展，支持从几个点到数百个点的监测规模

智能诊断：基于温度趋势分析，提前发现潜在故障，变被动检修为主动预警

6 应用场景与典型案例

6.1 适用场景

本方案适用于多种电力场景的断路器触头温度监测：

变电站：高压开关柜断路器触头监测

工业厂房：大电流配电柜断路器监测

数据中心：重要回路断路器温度监控

商业建筑：主干线断路器状态监测

6.2 案例参考

某110kV变电站高压开关柜无线测温系统：

监测需求：10面高压柜，每面柜监测6个点（上、下触头）

方案配置：

传感器：ATE400无源无线温度传感器（60个）

收发器：ATC450-C（1台，接收60路信号）

显示装置：ARTM-Pn（10台，单柜显示）

后台系统：Acrel-2000/T（1套）

实施效果：实现了对高压断路器触头温度的全面监测，及时发现了一面柜B相触头异常发热隐患，避免了潜在事故。

7 总结

安科瑞无线测温系统针对断路器触头温度监测需求，提供了一套完整、安全、可靠的解决方案。通过选用合适的无线温度传感器和系统组网方案，能够有效预防因触头过热引发的设备故障和安全事故，提高供电可靠性，实现从被动检修为主动预警的运维模式转变，为电力系统的安全稳定运行提供有力保障。
