TMS320F2800154-Q1实时微控制器技术总结

TMS320F280015x （F280015x） 是成本优化的 C2000 实时微控制器系列的成员，该系列是可扩展的超低延迟器件，专为提高电力电子效率而设计。
*附件：tms320f2800154-q1.pdf

其中包括以下应用：

• 暖通空调压缩机模块
• 头灯
• DC/DC转换器
• 变频器和电机控制
• 板载 （OBC） 和无线充电器
• 泵
• 工业电机驱动器
• 电机控制
• 数字电源
• 传感和信号处理

TMS320F280015x 具有双 32 位 C28x CPU 锁步，使该器件能够达到 ASIL B 功能安全器件额定值，而无需太多软件开销。实时控制子系统基于 TI 的 32 位 C28x DSP 内核，可为从片上闪存或 SRAM 运行的浮点或定点代码提供 120MHz 的信号处理性能。C28x CPU 通过三角数学单元 （TMU） 和 VCRC（循环冗余校验）扩展指令集进一步增强，加速了实时控制系统的关键通用算法。

F280015x 支持高达 256KB （128KW） 的闪存。高达 36KB （18KW） 的片上 SRAM 也可用于补充闪存。

高性能模拟模块集成在 F280015x 实时微控制器 （MCU） 上，并与处理和 PWM 单元紧密耦合，以提供最佳的实时信号链性能。14 个 PWM 通道支持控制各种功率级，从三相逆变器到功率因数校正和其他先进的多电平电源拓扑。

通过各种行业标准通信端口（如PMBUS、SPI、SCI、LIN、I2C、CAN和CAN FD）支持接口，并提供多种引脚复用选项以实现最佳信号放置。

特性

• 32 位锁步双 TMS320C28x 内核，频率为 120MHz
  • IEEE 754 浮点单元 （FPU）
  • 三角数学单元 （TMU）
  • CRC 引擎和指令 （VCRC）
• 片上存储器
  • 256KB （128KW） 单组闪存（ECC 保护）
  • 36KB （18KW） RAM（ECC/奇偶校验保护）
  • 安全
    • JTAGLOCK的
    • 零针引导
    • 双区安全
• 时钟和系统控制
  • 两个内部10MHz振荡器
  • 晶体振荡器或外部时钟输入
  • 窗口式看门狗定时器模块
  • 时钟检测电路缺失
  • 双时钟比较器 （DCC）
• 1.2V 内核，3.3V I/O 设计
  • 用于 1.2V 发电的内部 VREG
  • 欠压复位 （BOR） 电路
• 系统外围设备
  • 52 个可单独编程的多路复用通用输入/输出 （GPIO） 引脚（11 个与模拟共享）
  • 模拟引脚上的 10 个数字输入
  • 增强型外设中断扩展 （ePIE）
  • 支持多种低功耗模式 （LPM）
  • 唯一识别 （UID） 号码
• 通信外设
  • 一个电源管理总线 （PMBus） 接口
  • 两个集成电路间 （I2C） 接口
  • 一个控制器局域网 （CAN/DCAN） 总线端口
  • 一个具有灵活数据速率 （CAN FD/MCAN） 总线端口的控制器局域网
  • 一个串行外设接口 （SPI） 端口
  • 三个UART兼容串行通信接口（SCI）
  • 一个与 UART 兼容的本地互连网络 （LIN） 接口
• 模拟系统
  • 两个 4MSPS、12 位模数转换器 （ADC）
    • 多达 21 个外部通道（11 个与 GPIO 共享）
    • 每个ADC有四个集成后处理模块（PPB）
  • 一个窗口比较器 （CMPSS），带 12 位基准数模转换器 （DAC）
    • 数字毛刺滤波器
    • COMPDACOUT（11 位）
  • 三个窗口比较器 （CMPSS_LITE），具有 9.5 位有效基准 DAC
• 增强的控制外设
  • 14 个 ePWM 通道，其中 4 个通道具有高分辨率能力（150ps 分辨率）
    • 集成死区支持
    • 集成硬件跳闸区 （TZ）
  • 三个增强型捕获 （eCAP） 模块
  • 两个增强型正交编码器脉冲 （eQEP） 模块，支持 CW/CCW 工作模式
  • 嵌入式码型发生器 （EPG）
• 用于软件 AES 的 CMAC 密钥（128 位）
• 诊断功能
  • 内存开机自检 （MPOST）
• 符合功能安全标准
  • 专为功能安全应用而开发
  • 可用于帮助 ISO 26262 和 IEC 61508 系统设计的文档
  • 系统能力高达 ASIL D 和 SIL 3
  • 硬件完整性高达 ASIL B 和 SIL 2
• 安全相关认证
  • ISO 26262 通过 TÜV SÜD 的 ASIL B 认证
  • 通过 TÜV SÜD 的 IEC 61508 SIL 2 认证
• 选择方案：
  • 80引脚薄型四通道扁平封装（LQFP）[PN后缀]
  • 64 引脚 LQFP [PM 后缀]
  • 48 针 PowerPAD™ 热增强型薄型四通道扁平封装 （HTQFP） [PHP 后缀]
  • 32引脚超薄四通道平板无引线（VQFN）[RHB后缀]
• 环境温度 （TA）（请参阅设备信息表和设备比较）：
  • F280015xS、F280015xQ 部件：–40°C 至 125°C
  • F280015xE 部件：–40°C 至 150°C

参数

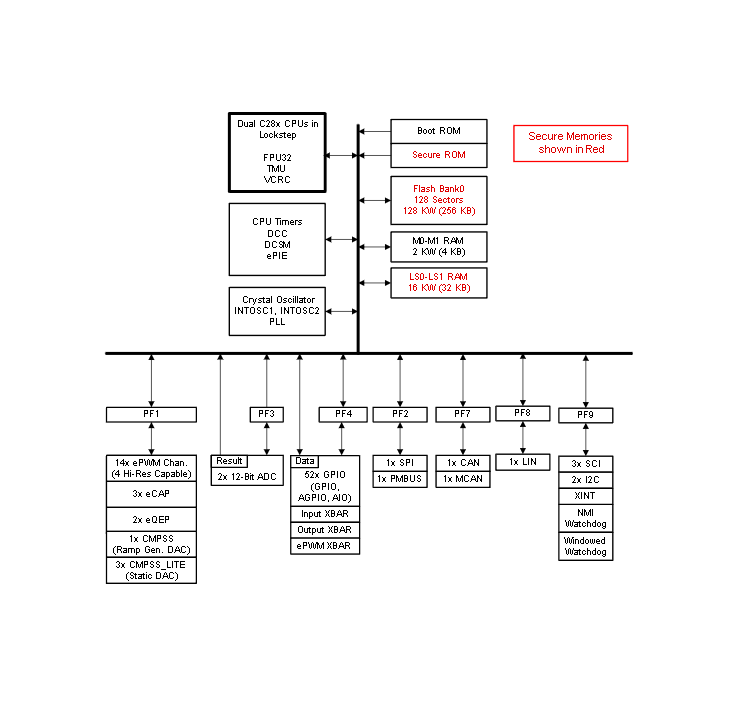

方框图
